S7701智能數字式熱繼電器/電動機綜合保護器(定時限)1-100A
一、產品概述

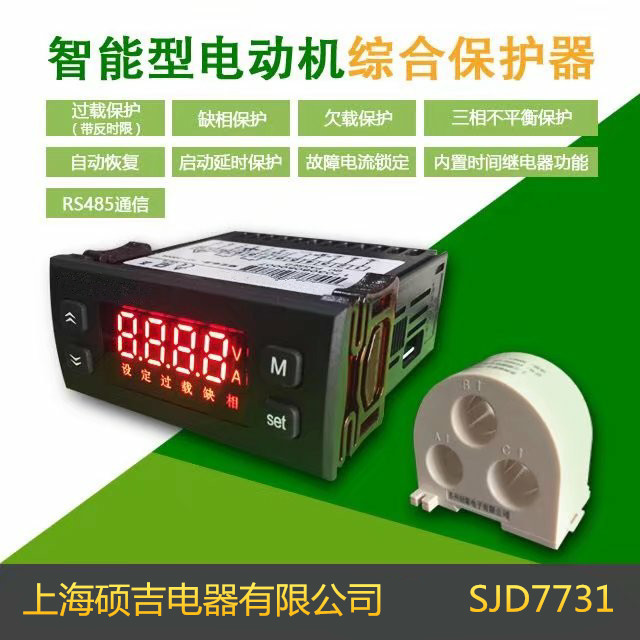

S7701智能數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。S7701智能數字式熱繼電器采用數字處理技術，高亮度LED顯示，通過外置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、三相電流不平衡等故障。當電動機發生故障時，接觸器繼電器斷開，切斷電動機電源，同時告警繼電器閉合。

二、主要功能

● 過載保護 ● 缺相保護
● 自動恢復 ● 故障電流鎖定
● 三相不平衡保護 ● 內置時間繼電器功能

三、主要技術指標

四、操作指南

1. 查看A、B、C三相電流

正常工作時顯示三相平均電流，按“Set”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。

1. 電動機額定電流值設置（整定電流）

長按“Set”鍵2秒，顯示“設定”，用“5”或“6”鍵改變設定值（按住“5”或“6”鍵不放可連發），設置好后按“Set”鍵退出設置狀態。

1. 告警（保護）狀態恢復

發生故障告警時，會在顯示屏上閃爍顯示“過載”、“LSL(欠載)”、“缺相”、“IbA (三相不平衡) ”等字樣，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“M”鍵即可從保護鎖定狀態恢復，需確認與星三角啟動沒有沖突。也可給保護器重新上電來恢復。

1. 參數設置

在顯示電流的狀態下，長按“M”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“5”或“6”鍵可選擇參數代碼，按“Set”鍵則顯示該參數代碼對應的參數值，這時再用“5”或“6”鍵即可對參數值進行設置。設置完成后再按“Set”鍵，回到顯示參數代碼狀態。設置過程中按“M”鍵表示放棄，退出但不保存設置值。
內部參數代碼如下表所示：

五、基本工作原理

1. 電流檢測

保護器通過外置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個孔。負載電流過小時，不進行欠載、三相不平衡、缺相檢測，防止在電動機斷電狀態產生誤動作。

1. 過載保護

當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。

1. 啟動延時

對于重載啟動，可能會因?yàn)閱?dòng)時間過長，反復觸發過載保護而無法啟動。這種情況下可以設置啟動時間（F18），保護器會在若干秒內暫時屏-蔽過載保護。

1. 三相不平衡保護

三相不平衡率的定義為：任意一相電流與三相平均電流差值的絕-對值，取其中的最/大值，除以三相平均電流，即為三相不平衡率。
當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。

1. 缺相保護

缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相動作時間（F23）一般比三相不平衡動作時間（參數F22）設定得要短。

1. 自動恢復

自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因?yàn)榕及l(fā)性故障而長時間停機?？梢杂脜?shù)F51、F52、F53自由設定自動恢復的行為：例如F51=3，F52=15，F53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，需要人工恢復。

1. 時間繼電器功能

如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時顯示器上顯示倒計時。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。

六、接線與安裝方式

1. 建議開孔尺寸：71×29mm。
2. 接線時必須和我司提供的互感器配套使用。
3. 電動機的三根相線分別穿過互感器附件A、B、C三個孔。
4. 端子1-4分別接互感器上黃、綠、紅、黑四根引線。
5. 端子7-10為兩組內部繼電器輸出，正常工作時7、8斷開，9、10閉合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），當發生故障時，9、10斷開，7、8閉合，切斷電動機電源。
