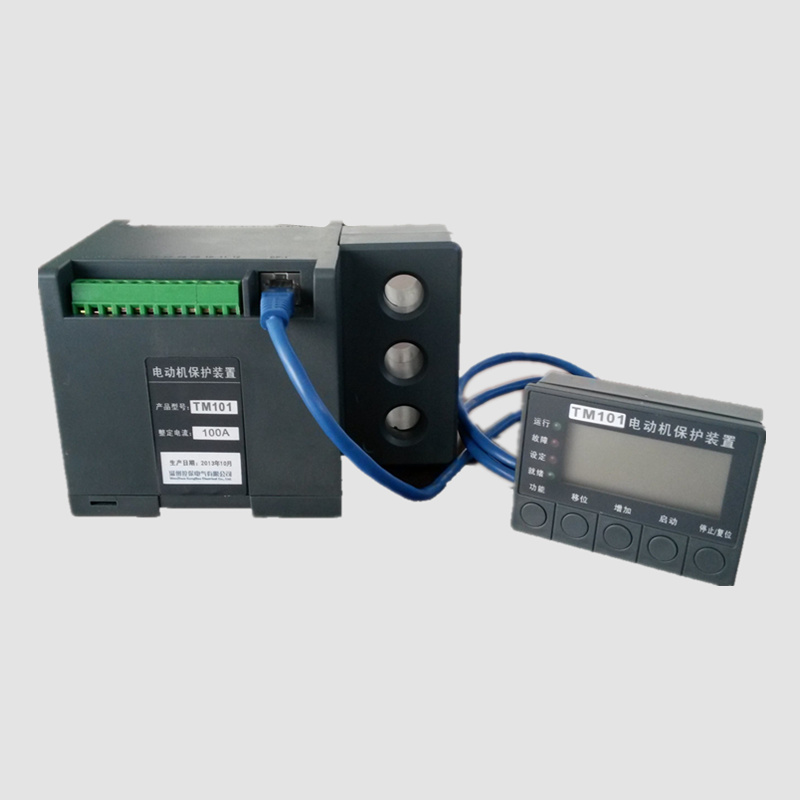

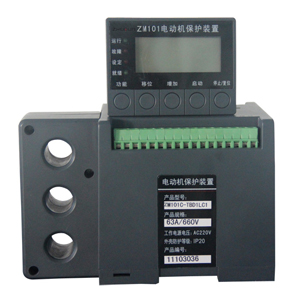

TM101系列電動機保護監控裝置采取模塊化設計結構，產品體積小、結構緊湊、安裝方便，在低壓控制終端MCC柜中、1/4模數及以上的各種抽屜柜中可直接安裝使用。
本產品支持DCS/PLC硬接線模式（DC4~20mA擬量輸出、報警/保護信號輸出）和RS-485網絡通訊模式，方便用戶對MCC進行集中控制。
TM101系列電動機保護監控裝置集測量、保護、控制、聯鎖、通訊等功能于一體，可對三相異步電動機和增安電動機進行保護控制，是油田、化工、煤炭、電力、冶金、市政等行業電動機保護的理想產品。
★ 可對電動機的運行電流、電壓等進行精-確測量。
★ 可對電動機進行堵轉、短路、漏電、不平衡（斷相）、啟動超時、過載、欠載、過壓、欠壓、PTC溫度等綜合保護。
★ 可對電動機實現直接啟動、直接-旁路啟動、正反啟動、正反-旁路啟動、星三角啟動、自藕降壓啟動六種啟動方式。
★ 提供RS-485通訊功能，支持自定義協議、Modbus_RTU、Profibus_DP通訊協議。
★ 具備多路可編程輸入/輸出接口，可以滿足各種工藝和控制要求。
★ 采用高性能微處理器(MCU)，響應速度快、動作及時可靠。
★ 完善的軟、硬件設計，具備自檢和自校準功能，高度的可靠性和穩定性。
★ 整機外形結構緊湊美觀、安裝方式靈活方便。
技術指標
常規描述
工作環境 工作溫度：-30℃～+70℃ 環境濕度：＜90%
工作電源 AC220V
主回路 380/660ACV 10Hz～55 Hz
準確度 三相電流準確度優于1.0%FS
4～20mA電流輸出準確度優于0.3%FS
抗震 10g/5ms
安裝方式 標準35mm導軌和直接螺絲固定
規格電流 內置傳感器:1A,6.3A,25A,63A,100A
外置傳感器或標準電流互感器:200A,400A
應用范圍 三相異步電動機、變頻范圍、增安型電機、饋線
外形尺寸 115×95×110mm（長×寬×高）
保護功能
堵轉保護 √
短路保護 √
接地保護 √
漏電保護 √
啟動超時保護 √
過載保護 √
不平衡保護 √
欠載保護 √
過壓保護 √
欠壓保護 √
溫度（PTC）保護 （選配）
模擬量輸入保護 （選配）
晃電自啟動 （選配）
控制動能
直接啟動（軟啟動） √
正反轉啟動 √
星三角啟動 √
自藕降壓啟動 √
狀態量輸入
可編程開關量輸入 24VDC產品內部供電，光電隔離6路 （選配）
控制量輸出
5A/250VAC***大開關電壓值380VAC
繼電器輸出 機械壽命10次
基本配置：5路
模擬量輸出
可編程（出廠默認A相電流）
DC:4～20mA輸出 24VDC內部供電
（選配）
網絡通訊功能
支持PROFIBUS＿DP協議 （選配）
標準RS-485接口 支持MODBUS＿RTU協議 （選配）
自定義協議 （選配）
操作顯示單元
本單元通過帶屏-蔽的網線（RJ45接口）與基本單元連接，顯示
電機運行數據、設定電機保護參數及控制電機的啟停。
顯示方式：灰底黑字、夜晶（LCD）、背光顯示。
技術指標
顯示內容
A、B、C三相電流循環顯示
電機正常運行時 漏電流顯示（有此選項時）
頻率顯示
電壓顯示
電機故障時 故障類型代號和故障數據
輕觸按鍵
功能鍵 用于功能切換
移位鍵 用于移動光標
增加鍵 設定時增加設定數字
啟動鍵 就地啟動電機
停止/復位鍵 就地停止電機/設定復位/故障復位
指示燈
名稱 顏色 狀態 說明
運行燈 綠色 常亮 電機正在運行
不亮 電機未啟動
設定燈 紅色 常亮 裝置處于設定狀態
故障燈 紅色 常亮 故障跳閘
閃爍 故障報警
就緒燈 綠色 常亮 裝置正常
閃爍/不亮 裝置自診斷失敗
外形尺寸 80×60×30 mm（長×寬×高）
