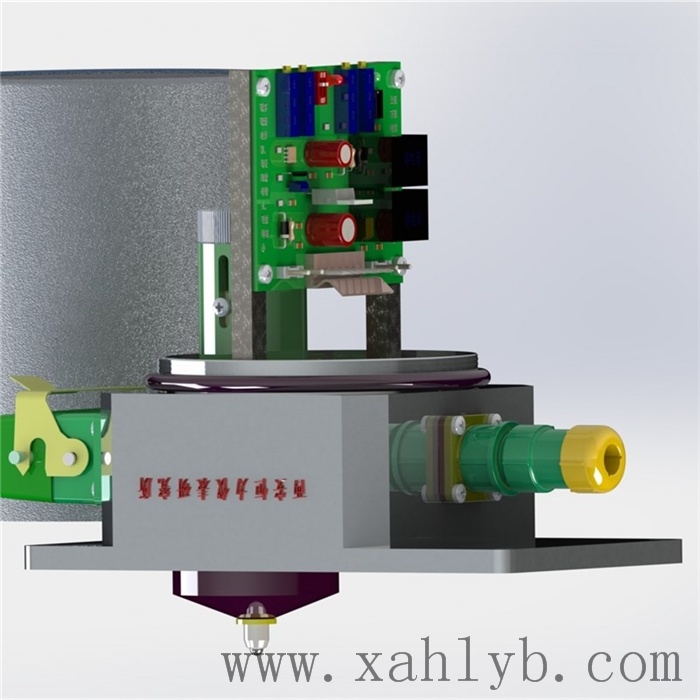

DKJ-310角行程電動執行器 ZWF-B-3100位置發送器

DKJ-310角行程電動執行器 ZWF-B-3100位置發送器

一、       型號說明：

            XWF-B型可直接替換旋轉（齒輪）式位置發送器。如上海、天津、大連等廠電動執行機構。

            ZWF-B型可直接替換差動變壓器式位置發送器。如上海、大連、西安等廠電動執行機構。

二、       特點：

           1，  該產品輸出信號穩定，且同原位置發送器的安裝尺寸及接線一樣，通用性強。

           2，  采用電限位保護電路，采樣電壓取自高精度的導電塑料電位器（使用壽命長）。

           3，  線路板采用接插件方式連接，更換方便。

           4，  采用管螺紋方式封裝，防水、防塵性能好。

           5，  調試方便，不存在假零位現象。

三、       工作原理：

            該電路是一個V/I反相比例放大器，輸入的可變電壓取之于經過二次穩壓的導電塑料電位器，它是以直流24V為工作電           源以滿足輸出0~20mA的電流信號，適應750Ω~1.5KΩ的負載要求。

四、       技術參數：

           1，  輸出信號：0~10mA DC(II型)、4~20mA DC(III型)。

           2，  負載電阻：II型<1.5KΩ、 III型<750Ω。

           3，  電源電壓：220v AC。

           4，  繼電器負載電流：10A  AC。

           5，  電限位動作值：上、下限位點任意可調。
