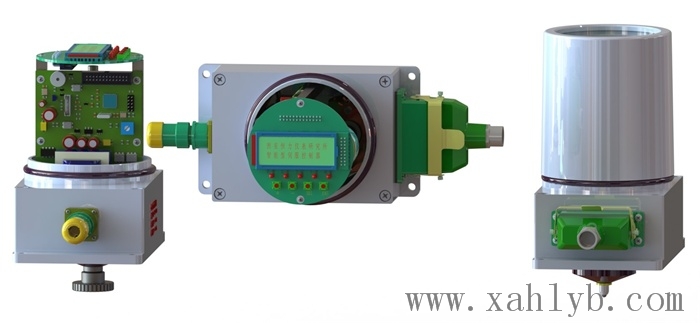

ZKJ電動執行器位置反饋模塊HWF-ZN-510

ZKJ電動執行器位置反饋模塊HWF-ZN-5100

一、 產品簡介：
      該產品是我單位自行自主開發設計的全中文操作界面的新一代電動執行機構智能型位置發送器。該產品采用國外大規模單片機集成電路，集控制系統軟件、操作器等多功能于一體，廢除了傳統的調整方式，改由數字設定，精度高、操作簡便、運行穩定、抗干擾能力強、設計新穎、外觀精致、布局合理、結構緊湊、適用DKJ/ZKJ電動執行器。是當今新技術和潮流的產物。符合國家反饋檢測元件采用高性能導電塑料電位器，極大的提高了執行器的精度。
      ZKJ電動執行器位置反饋模塊HWF-ZN-5100

      該系統采用了CYGAN公司出品的FOO5系列嵌入式單片機是基于R增強性能、RISC結構、低功耗、CMOS技術、8位微處理器，在八位微處理器中具有MIPS/mW處理能力。

      具備自診斷功能：對執行器在控制過程中的異常情況，軟硬件故障等進行自診斷，并且有報警輸出或就地保護、與系統聯鎖等功能；

二、 具體功能：
      1， 液晶屏采用寬溫技術，適用環境溫度范圍廣。
      2， 全中文界面操作，方便直觀。所有的功能、調試界面全部為漢字顯示，現場調試極其便利。
      3， 電機堵轉（過力矩）保護。當電機或閥門出意外故障發生堵轉時，控制器能自動檢測，并啟動保護功能。保護電機或閥門不受到破壞。

       ZKJ電動執行器位置反饋模塊HWF-ZN-5100
      4， 電制動功能。為了提高控制精度和防止閥門的慣性惰走，在停機時給伺服電機一個瞬間的反向動作。
      5， 上下限位保護功能。可在4~20mA內，任意設置上下限位點。當限位時對應的指示燈亮。
      6， 閥位輸出信號錯誤保護功能。當輸出信號斷開時，可通過屏幕可分別設置為全開、全關、停原位。
      7， 自動溫度保護功能。當環境溫度大于我們的設定溫度時，自動關機。溫度回落后，自動恢復運行。
      8， 以軟件方式實現數字抗干擾技術，以適應不同的干擾環境。
      9，具有軟手動功能，便于維修及調試。該系統具有現場手動調試功能，便于調試和維修。

三、技術參數：
      1， 輸出信號：4~20mA；
      2， 負載電阻：600Ω；
      3， 輸入信號：開關量、干接點、24v；

       ZKJ電動執行器位置反饋模塊HWF-ZN-5100
      4， 供電電源：220V，AC；±10% ；
      5， 環境溫度：-20~70℃；
      6， 環境濕度：《95%；
      7， 防護等級：IP65；
      8， 上、下限位任意設定；
      9， 零點、滿量程可在±0~60%、±40~之間任意設定；
      10，安裝尺寸：同原位置發送器；
