一、超聲波明渠流量計技術指標及參數

    1.流量范圍：10升/秒～10米3/秒 （由配用的量水堰槽的種類、規格確定）

    2.累計流量：8位十進制數，累滿后自動回零

    3.流量精度：5％ （配用量水堰槽1～3％的不確定，再附加上1～2％的儀表誤差）

    4.測距范圍：0.4～2米（從探頭底部起0.4米內是盲區，0.4～2米內為測距范圍）

    5.測距精度：±3mm （在1米量程內標定的結果）

    6.液位分辯：1毫米

    7.工作環境溫度：-20～55℃

     （交流供電，且儀表內有附加自伴熱時可以：-35～55℃，附加自伴熱要在訂貨時聲明）

    8.儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68

    9.供電電源：

      交流供電：220V±10％  6W （使用儀表自伴熱時為26W）

      直流供電：12V±2V 160mA  (直流供電時，儀表沒有4～20mA輸出和繼電器動作)

      交流供電、直流供電同時存在，儀表使用交流；交流掉電，自動接通直流。

二、儀表的工作原理

    1、量水堰槽測流量的原理

    明渠內的流量越大，液位越高；流量越小，液位越低。

圖一、量水堰槽把流量轉成液位

    對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽（參見圖二），由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位-流量關系，反求出流量。

圖二、常用的量水堰種類

    量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。本說明書的第七章摘抄了一些常用的類型。每種類型的量水堰槽，都有自己的固定水位-流量對應關系。計算水位-流量關系時，三角堰要求要有渠道寬B、開口角度、上游堰坎高p的參數；矩形堰要有渠道寬B、開口寬b、上游堰坎高p的參數；巴歇爾槽只要求有喉道寬度的參數b。

    多普勒流量計LM型多普勒明渠流量計用來連續監測明渠中污水的流量并累計流量，適用于水利、水電、環保以及其它工農業明渠條件下的流量測量。儀表內置EEPROM，確保停電時儀器內累計流量不會丟失。

    多普勒流量計LM型多普勒明渠流量計還配有專門為石油、化工部門設計的防爆耐腐蝕型探頭，以滿足石油、化工等部門防爆區污水流 量的測量要求【防爆等級EXia（d）iaⅡBT4】，特別適用于含油廢水的流量計量。

    我們可以為用戶提供配套的巴歇兒槽、三角堰、矩形堰、顯示表頭，或為用戶免費設計堰板尺寸。為了程度的保證儀表的測量精度、降低用戶調試的難度，請選擇本公司生產的堰槽（堰板）。

一、多普勒流量計LM型多普勒明渠流量計主要技術參數

    測量范圍：0.1升/秒～10米 3/秒

    累計流量：99999999米 3 測距范圍：0～3m

    測距精度：0.3%

    流量精度：1%～5％（視堰板類型而定）

    盲    區：0.25m～0.5m

    分 辨 率：1mm

    方 向 角：4°～6°（全角）

    儀表顯示：自帶LCD顯示瞬時流量和累計流量

    模擬輸出：4～20mA 輸出瞬間流量

    數字輸出：RS485接口、ModBus協議或定制

    供電電壓：DC24V / AC220V，防雷裝置內置

    環境溫度：－20℃ ～ ＋60℃

    外防護等級：IP67

    防爆等級：EX ia（d）iaⅡBT4

    安裝方式：支架或法蘭安裝

    外    殼：壓鑄鋁合金

    分離距離：小于50米（分體安裝時）

二、多普勒流量計LM型多普勒明渠流量計選型代碼

三、多普勒流量計LM型多普勒明渠流量計堰槽、堰板的介紹

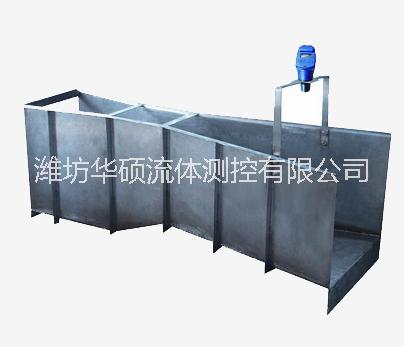

    1、巴歇爾槽（馬歇爾槽Parshall，誤差2～3％）

材質：8mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。

注意事項

    內部尺寸準確。內表面光滑、平整。 j的尺寸與渠道安裝有關，請用戶根據現場情況而定。 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠 道坡降形成的沖力。（參見下圖） 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的 計量部位。巴歇爾槽的計量部位是槽內喉道段。

    2.三角堰（triangular ，誤差1～5％）

材質：15mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。

注意事項

    三角口處的尺寸準確、緣臺平直、光滑。板面光滑、平整、無扭曲。 三角堰的中心線要與渠道的中心線重合。

    3.矩形堰（rectangular  ，誤差3～5％）

材質：15～20mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。

注意事項

    矩形口處的尺寸要準確、緣臺平直、光滑。板面光滑、平整、無扭曲。 矩形堰的中心線要與渠道的中心線重合。
