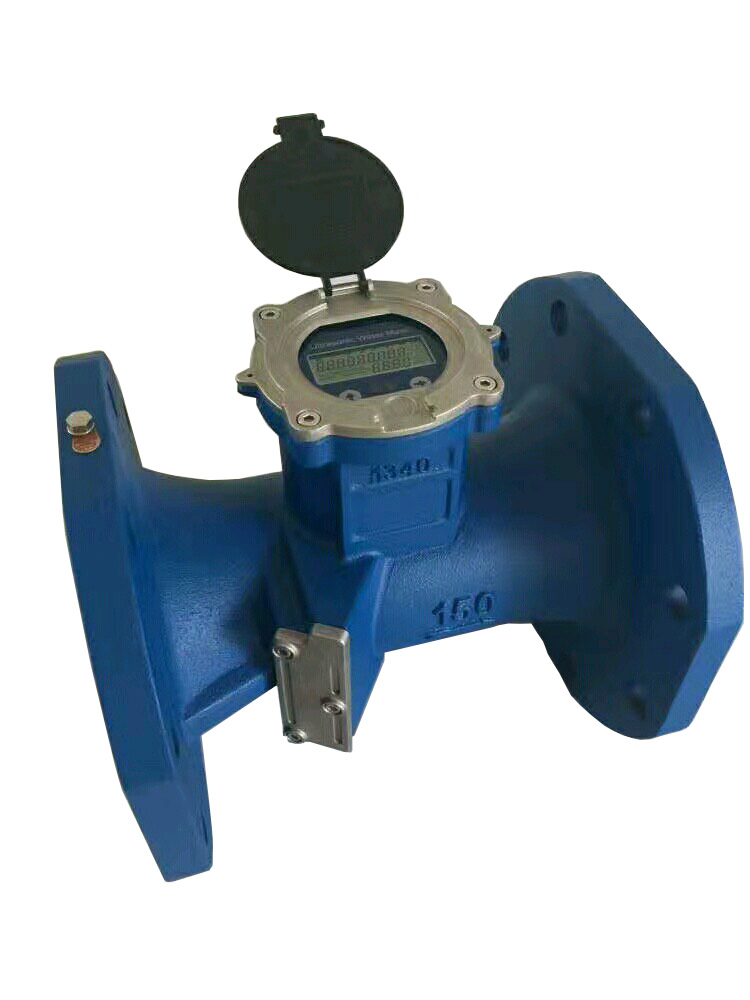

一體式超聲波流量計/消防超聲波流量計

超聲波流量計測量原理

    超聲波流量計采用時差式測量原理:一個探頭發射信號穿過管壁、介質、另一側管壁后，被另一個探頭接收到，同時，第二個探頭同樣發射信號被個探頭接收到，由于受到介質流速的影響，二者存在時間差Δt，根據推算可以得出流速V和時間差Δt之間的換算關系V=(C2/2L)×Δt，進而可以得到流量值Q。

超聲波流量計的分類

  管段式

  某些管道因材質疏、導聲不良，或者銹蝕嚴重，襯里和管道內空間有間隙等原因，導致超聲波信號衰減嚴重，用外貼式超聲波流量計無法正常測量，所以產生了管段式超聲波流量計。

  管段式超聲波流量計 把換能器和測量管組成一體，解決了外貼式流量計在測量中的一個難題。而且測量精度也比其它超聲波流量計要高，但同時也犧牲了外貼式超聲波流量計不斷流安裝這一優點，要求切開管道安裝換能器。

  插入式

  插入式超聲波流量計 介于上述二者中間。在安裝上可以不斷流，利用專門工具在有水的管道上打孔，把換能器插入管道內，完成安裝。由于換能器在管道內，其信號的發射、接受只經過被測介質，而不經過管壁和襯里，所以其測量不受管質和管襯材料限制。

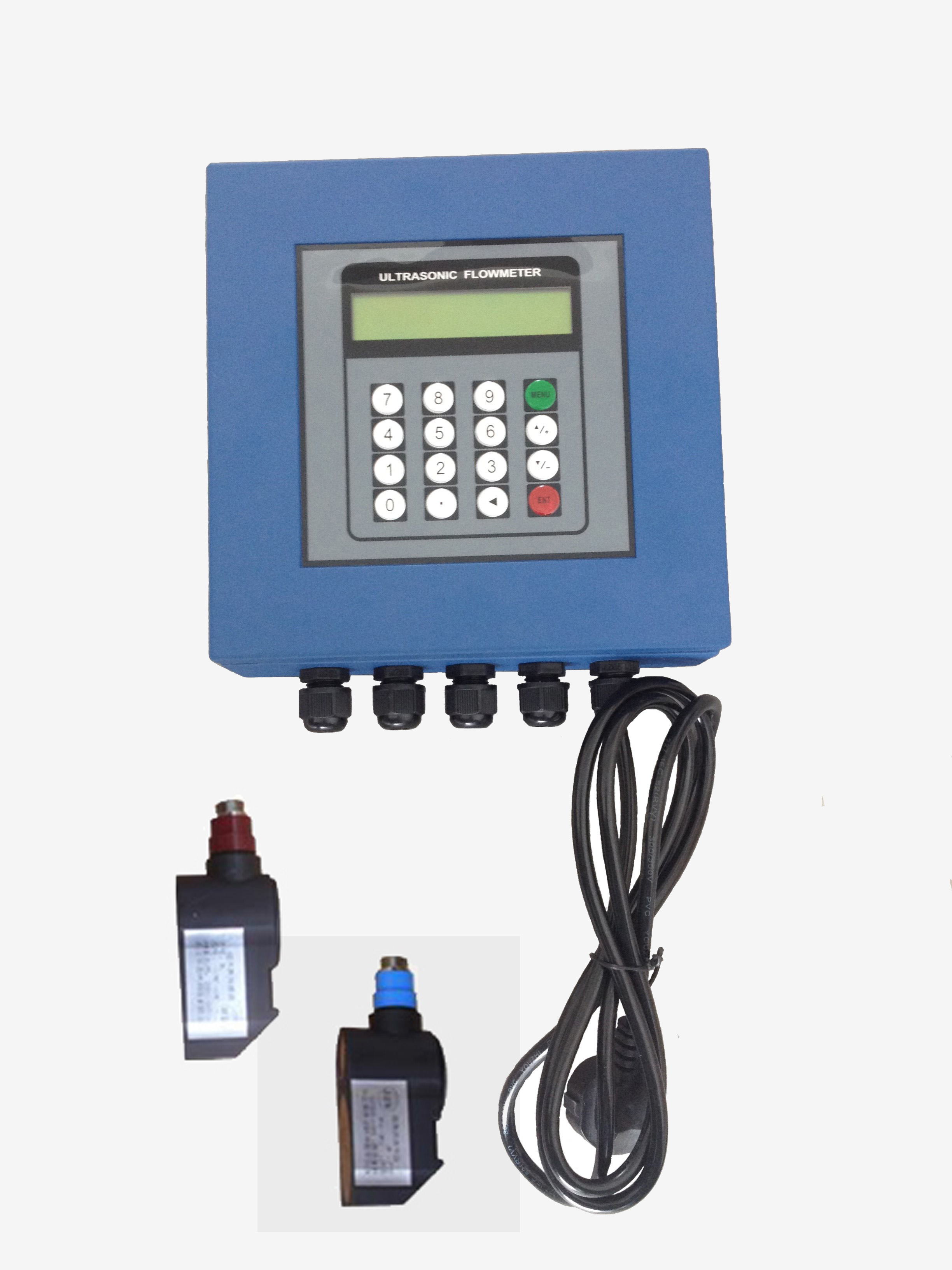

  外貼式

  外貼式超聲波流量計是生產最早，用戶最熟悉且應用最廣泛的超聲波流量計，安裝換能器無需管道斷流，即貼即用，它充分體現了超聲波流量計安裝簡單、使用方便的特點。

一、插入式山東超聲波流量計概述

    超聲波流量計利用了低電壓、多脈沖時差原理，采用高精度和超穩定的雙平衡信號差分反射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。具有穩定性好、零點漂移小、測量精度高，量程比寬，抗干擾性強等特點。

二、插入式山東超聲波流量計工作原理

    當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（可實際測量零流量的技 術）；介質流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：

      式中：V—介質流速

           θ—聲速與液體流動方向的夾角

            M—聲束在液體的直線傳播次數

            D—管道內徑

            Tup—聲束在正方向上的傳播時間

            Tdown—聲束在逆方向上的傳播時間

           ΔT—Tup-Tdown
