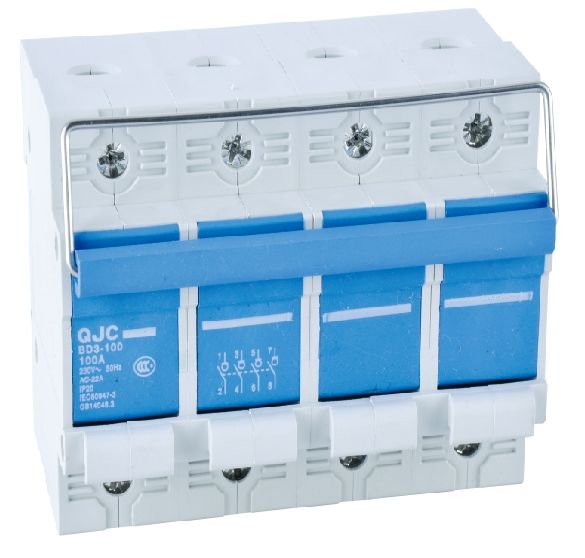

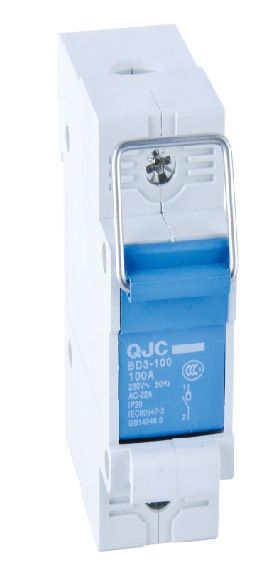

光伏并網配電表箱C45隔離4P閘刀式手拉BD3-100隔離開關廠家批發供應 光伏配電表箱BD3-100隔離

BD3-100系列光伏閘刀隔離開關為低壓空氣式刀形隔離開關，系直接手柄操作模塊式、
標準化導軌安裝結構。主要有塑料外殼、手柄操作機構和觸頭導電系統所組成。動、靜觸頭
采用動單和靜夾日雙片觸座插接的線接觸形式，較好地得到了點動力補償，并依靠緊貼靜
觸座上的卡箍式彈簧保證了觸頭間必要的接觸壓力，導電和穩定性好。由于絕緣手柄與動觸頭


鉚連一體，動觸頭便隨手拉開而斷開，且明顯可見，無需另設閉合位置指示器。并因手柄上附


有一環箍可與下端措勾緊緊扣住，故可避免意外合閘，大大提高了安全性，特別適合非專職人


員使用。


BD3隔離開關（以下簡稱開關）具有較高的動熱穩定性、斷開與閉合的狀態指示。適用于交流


50Hz/60Hz、電壓400V及以下的配電和控制回路中，主要供無負載情況下接通或斷開電路，


作線路與電源接通或隔離之用。
1.在電氣設備檢修時，提供一個電氣間隔，并且是一個明顯可見的斷開點，用以保障維護人員


的人身安全。 　　2.隔離開關不能帶負荷操作：不能帶額定負荷或大負荷操作，不能分、合負


荷電流和短路電流，但是有滅弧室的可以帶小負荷及空載線路操作。 　


BD3-100型系列隔離開關是農網配電改造檢修的產品，和配電箱中的電源總閘配套使用，


在檢修電路時，斷開隔離開關多檢修電路進行隔離，可確?？傞_關及配電系統的各種產品不被


電氣損壞，方便檢修人員進行檢修。本款手拉式的設計更安全，使用本產品進行維修時，將拉


環拉下斷開電源，然后將拉環扣在下方的鴨嘴型卡槽中，已達到防止意外合閘的弄能，剛好的


確保了維修人員及電氣設備的安全。


技術參數
·環境溫度（上限值，下限值，平均溫度值）
    -5℃至+40℃，24小內平均氣溫不超過+35℃。
·海拔高度
    安裝地點的海拔高度不超過2000米。
·大氣相對濕度
    在氣溫+40℃時，空氣的相對濕度不超過50%，在較低溫度下可允許較大的相對濕度，例如


在+20℃時，相對濕度為90%.
·污染等級Ⅲ
·安裝類別Ⅱ
·安裝型式:
導軌垂直安裝
 型  號     BD3-100
     極  數     1P、2P、3P、4P
     額定電流    32 40  63、80、100
     額定電壓     230/400V
     頻  率     50Hz
     短時耐受能力     3000A（峰值）
     機械壽命     10000次




產品適用范圍:
光伏并網配電系列閘刀式BD3-100手拉隔離開關用于交流50/60Hz，額定工作電壓400V及


以下，額定電流100A及以下的配電電路和控制電路中。作為電源隔離之用，在正常負載情況下


也能接通和斷開電路?？蓮V泛應用于工礦企業、高層建筑、商業及家庭等用電場所。


一.主要參數及性能技術
1.規格
按額定工作電流Ie分：32A、63A;
按級數分：1P、2P、3P、4P
2.基本參數和主要性能
額定絕緣電壓Ui： 500V AC;
額定工作電壓Ue： 230VAC;
額定絕緣電流Ie：32A、63A;
額定沖擊耐受電壓Uimp：4KV(2000m)。
額定短時耐受電流Icw：12Ie，通電時間Is；
額定短時耐受電流Icm：20Ie，通電時間0.Is；
額定接通與分?jǐn)嗄芰Γ?Ie，1.05Ue，cos≠0.65；
機械電氣壽命：機械壽命8500次，電氣壽命1500次。


二.正常工作條件和安裝條件
1.環境溫度：-5℃~+40℃
2.海拔高度：≤2000m。
3.污染等級：2級。
4.使用類別：AC-22A
5.安裝類別：II、III。
6.安裝條件：開關正常為垂直安裝（上端為進線），手柄向上推合，觸頭接通；
往下扳則觸頭斷開。
7.安裝方式：采用TH35-7.5型安裝導軌安裝。
8.接線方式：用螺釘壓緊接線，擰緊力矩2.0N'm。


光伏并網配電4P100A閘刀式隔離開關
注: 一般送電操作時：先合隔離開關，后合斷路器或負荷類開關；  隔離開關斷電操作時：先斷


開斷路器或負荷類開關，后斷開隔離開關。選用時和其它的電氣設備沒有什么兩樣，都得是額


定電壓、額定電流、動穩定電流、熱穩定電流等都得符合使用場合的需要。 　　隔離開關的作


用是斷開無負荷的電流的,電路.使所檢修的設備與電源有明顯的斷開點，以保證檢修人員的安


全,隔離開關沒有專門的滅弧裝置不能切斷負荷電流和短路電流，所以必須在電路在斷路器斷開


電路的情況下才可以操作隔離開關。
