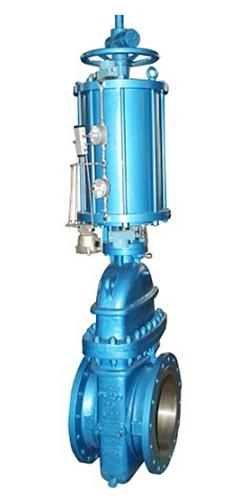

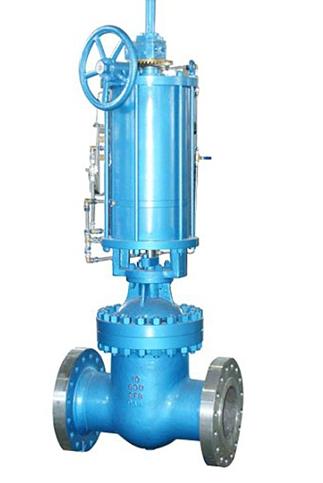

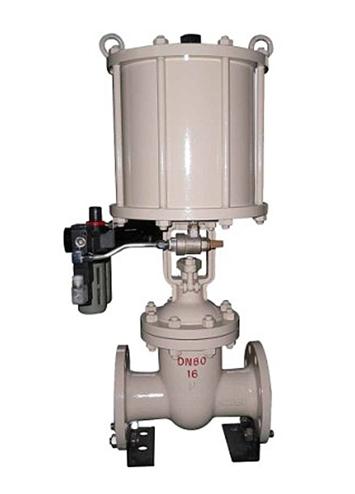

電動平行式閘板閘閥 PZ673X氣動刀型閘閥

PZ673X氣動刀型閘閥產品介紹：
公稱壓力(MPa)：0.6、1.0、1.6、2.5、150LB
公稱通徑（DN):50-1200 NPS2"-48"
適用溫度：－38－+650度（具體溫度范圍視密封副材質和介質性而定）
連接接法蘭：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材質：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封、雙向密封
泄漏等級：硬密封 D級（液體0.1XDNmm3/S）、軟密封：A級（0泄漏）
驅動方式：氣動
配套附件：安裝法蘭、墊圈、螺栓、電磁閥、限位開關、氣源處理器、定位器

PZ673X氣動刀型閘閥概述：

Z673X（H、F）-2.5、6、10、16系列氣動刀型閘閥是我公司生產的系列控制閥門之一。該產品在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的特點，不斷提高產品的科技含量，從一些技術細節著手，完善了閥門的綜合性能。該產品通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。 PZ673X（H、F）系列氣動刀型閘閥品種齊全。主體采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50~DN1000。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

PZ673X氣動刀型閘閥主要結構與特點：

本閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。本閥結構特點： 1、 采用對夾式結構，體積小，重量輕。 2、 完全敞開的通道，可以防止介質在閥內沉積。 3、 新研制的U型封圈，可以保證閥門的良好密封性。 4、 閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。 5、 流阻小。 6、 安裝維修方便。

PZ673X氣動刀型閘閥連接尺寸：
