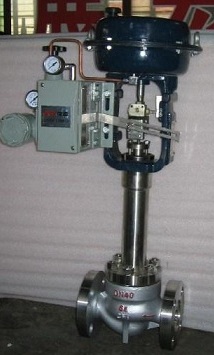

詳細信息（氣動V型調節球閥 HPF46型氣動薄膜襯氟單座 HPF46型氣動薄膜襯氟單座調節）

品牌： HUGONG/滬工
型號： QZV ZSHV 、HPF46
加工定制： 否
材質： 鑄鋼
連接形式： 法蘭
公稱通徑： DN15-450
適用介質： 水蒸汽油品各種高腐蝕化學介質弱酸堿介質氮氣氧氣液化氣空氣
壓力環境： 0-100
工作溫度： -40-450
流動方向： 雙向
驅動方式： 氣動
零部件及配件： 執行器
形態： 旋轉式
類型(通道位置)： 兩通，三通
標準： 國標
密封形式： 硬密封，軟密封
規格： V型調節最理想的調節閥

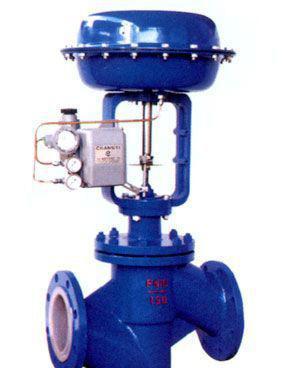

HPF46型氣動薄膜襯氟單座調節閥介紹:

HPF46型氣動薄膜襯氟單座調節閥是一種四氟波紋管密封閥。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部分組成。由于該閥接觸介質的部分采用高壓注塑工藝，襯有能耐腐蝕介質（如鹽酸、硫酸、硝酸、氫氟酸等）和耐老化的聚全氟乙烯（簡稱F46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿等強腐蝕介質和有、易揮發等氣體、液體介質的過程控制

HPF46型氣動薄膜襯氟單座調節閥產品概述:

HPF46氣動襯氟調節閥、耐腐蝕氣動調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。

HPF46型氣動薄膜襯氟單座調節閥特點：

1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。

2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。

3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。

4、配用HA執行機構，輸出力大、結構緊湊。產品符合GB/T4213-92。

適用場景:

氣動襯氟調節閥廣泛適用于酸、堿等強腐蝕介質和有、易揮發等氣體、液體的控制。

HPF46型氣動薄膜襯氟單座調節閥零部件參數

零部件	材質
閥體、閥蓋	ZG230-450襯F46
閥座、閥芯	304襯F46
閥桿	304襯F46
導向套	304襯F46
波紋管	不銹鋼+F46

HPF46型氣動薄膜襯氟單座調節閥技術參數

公稱通徑(DN)	20	25	32	40	50	65	80	100	150
閥座直徑	20	25	32	40	50	65	80	100	150
額定流量系數(KV)	5.0	8	12	20	32	50	70	100	240
允許壓差(MPa)	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
公稱壓力(MPa)	1.6、2.5、4.0、6.4
額定行程	16			25		40			60
配用執行器型號	ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B45
閥芯形式	單座柱塞式襯氟閥芯
流量特性	快開特性
法蘭標準	GB/T9113、 JB/T79、HG20594及其他標準
連接形式	法蘭(FF RF RTJ)
閥蓋形式	標準型-40～+150℃、波紋管型-40～+150℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料

HPF46型氣動薄膜襯氟單座調節閥氣動薄膜執行機構參數:

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

HPF46型氣動薄膜襯氟單座調節閥性能參數:

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

HPF46型氣動薄膜襯氟單座調節閥連接尺寸:

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150
L	PN16/25	181	184	200	222	254	276	298	352	410	451
L	PN40	194	197	200	235	267	292	317	368	425	473
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158
H	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5
H1		132	132	158	170	179	214	221	234	270	294
H2		298	298	298	298	298	380	380	380	510	510
H3		180	180	180	180	180	236	236	236	310	310
L1		289	289	289	289	289	347	347	347	476	476
A		282	282	282	282	282	360	360	360	470	470
C		220	220	220	220	220	270	270	270	320	320
