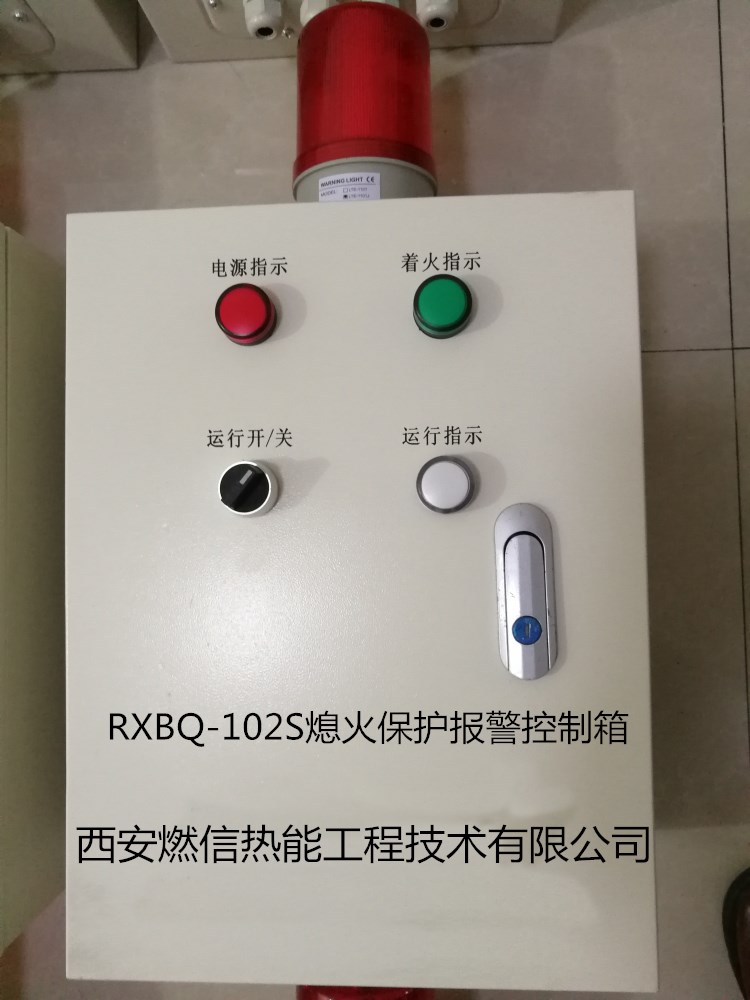

西安燃信熱能供應鋼廠烤包器熄火聯控裝置 烤包器熄火報警控制裝置

一、烤包器熄火聯控裝置操作流程：

    1、合上控制箱電源斷路器，電源指示燈亮。

    2、將運行轉換開關旋至開狀態，運行指示燈亮，燃料閥同時打開，（預留10秒鐘點火時間，燃料閥保持打開至10秒點火時間結束，點火時間結束后，燃料閥則根據實際火焰信號來實現燃料閥的開關，比如有火保持打開，無火關閉。）火焰監測系統開始運行，如果檢測到有火則著火指示燈亮。反之，如果檢測到無火或火焰熄滅，自動連鎖關閉燃料電磁閥，聲光報鳴叫，提示操作人員火焰熄滅。操作人員到位后可將運行轉換開關旋至關位置，則報警鳴叫停止，運行指示燈滅。當操作人員排除故障后，方可重新啟動系統運行。

二、烤包器熄火聯控裝置調試：

■  為了提高監測靈敏度，傳感器電纜不應與其它電源線或信號線混在一起。

    RXZJ-102紫外線火焰監測器在出廠時已調試好，一般情況下安裝即可使用。如果探頭距監測器過遠，布線引起的分布電容過大時，在無火焰的情況下顯示有火，請打開模塊，逆時針緩慢調節模塊中間的匹配電位器，直到紅色指示燈滅，繼電器釋放為止，模塊調試好，蓋上模塊蓋。請注意調試時不要超調，超調影響監測靈敏度。

■  在安裝完畢確認接線無誤之后，即可通電運行,電源指示燈亮。控制箱的面板上，設有運行開關，將開關旋至工作狀態，運行指示燈亮，有火焰信號時，著火指示燈亮；沒有火焰信號時，著火指示燈滅，聲光報警器報警。

三、烤包器熄火聯控裝置故障排除：

■  燃燒器無火，而監測器卻顯示有火，這是監測線路受潮后分布電容逐漸增大引起的干擾，請打開模塊，逆時針緩慢調節電位器，直至紅色指示燈滅，繼電器釋放為止。

■  燃燒器有火，而監測器顯示無火，可能有二個原因，一是探頭鏡片被灰塵覆蓋，請擦干凈探頭石英鏡片，二是阻抗匹配電位器超調，請打開模塊順時針緩慢調節電位器，直到紅色指示燈亮，繼電器吸合為止。

■  如果在安裝或使用中不小心弄破了探頭的鏡片，不要用普通玻璃片代替，因為普通玻璃片不能透過火焰產生的紫外線。

注：任何情況下，不建議客戶自行打開監測器模塊調節產品靈敏度。如需調節，請聯系我司技術人員確認指導。
