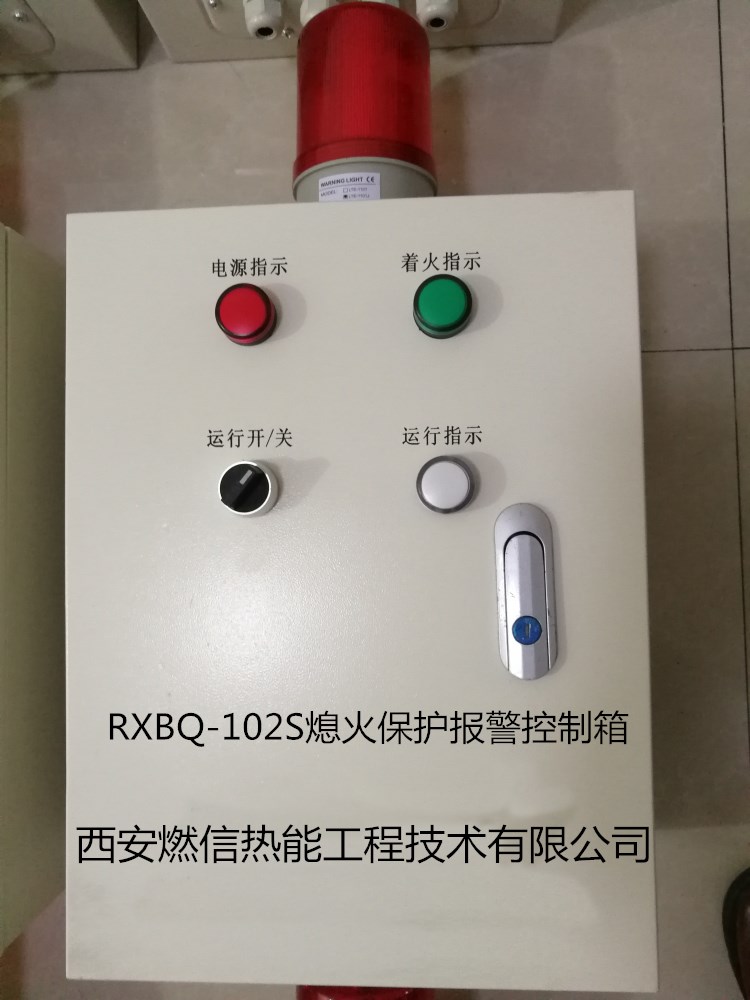

燃信熱能供應烤包器熄火聯控裝置 鋼廠烤包器火焰檢測裝置 熄火聯控裝置 RXBQ-102S

RXBQ-102S警鐘烤包器熄火報警裝置是根據石化、治金、煤化工、陶瓷等行業的需要，專門設計、開發的一種火焰監測報警系統。該產品配備火焰監測器，具有簡單、可靠，使用維護方便等特點，適用于各種燃?xì)?、燃油燃燒?/span>、烤包器的火焰監測及熄火報警。

一、警鐘烤包器熄火報警裝置功能概述：

    控制箱內裝有RXZJ-102紫外線火焰監測器、斷路器、中間繼電器、時間繼電器、按鈕、指示燈等控制元件。箱內RXZJ-102紫外線火焰監測器采用我公司高性能產品，電器元件均采用品牌，以確保設備運行可靠。系統具有熄火連鎖保護，當系統運行中出現意外熄火，可及時關閉燃?xì)怆姶砰y，保證系統安全，并可將著火、熄火信號以開關量的形式上傳至上位機，便于操作人員進行監控。本控制系統操作簡單、安全、可靠。

二、警鐘烤包器熄火報警裝置主要技術參數：

      ■  工作電源：220VAC/50Hz

      ■  功    耗：100W

      ■  火焰響應時間：見火響應≤1s

          熄火響應1~3s

          顯示：控制柜通電時電源指示燈（紅色）亮

          旋開運行旋鈕 運行指示燈（白色）亮

見火響應時著火指示燈（綠色）亮

          熄火響應時著火指示燈（綠色）滅，聲光報警器報警

      ■  輸出：

1、燃料電磁閥電源AC220V

          2、燃料閥連鎖信號一組（繼電器無源常開觸點，容量220VAC·5A）

3、火焰實時信號繼電器常閉、常開無源觸點各一組，容量220VAC·5A

             熄火響應時常閉觸點閉合，常開觸點斷開

             見火響應時常閉觸點斷開，常開觸點閉合

      ■  使用環境溫度：監測器及UV探頭：－20℃～80℃

      ■  外形尺寸： 400×300×200（mm）

      ■  安裝孔尺寸：探頭安裝螺紋M20*1.5

      ■  監測器型號：UV探頭

■  檢測探頭安裝（特別提示）

三、警鐘烤包器熄火報警裝置概述

RXBQ-102S紫外線火焰監測器是一種非接觸式火焰監測器。用戶安裝時請將探頭對準火焰。探頭使用的溫度為80℃，用戶在燃燒器或其他高溫設備上使用時，探頭前的檢測通道必須通風冷卻。檢測通道直徑不小于Φ18，探頭的安裝螺紋為M20×1.5。

■  控制箱的安裝

控制箱的結構為壁掛式，用四只M8的螺栓就設備現場合適位置安裝既可, 安裝位置要避免受到高溫、強烈震動或沖擊。

■   接線請參照控制箱內接線圖。

■   電源220VAC/50Hz 6A如果用戶使用的交流電源為不接地電源，如隔

■   注意火焰信號線不能與強電流動力線穿在一根管道內，而應單獨走線。安裝且確認接線無誤之后，即可通電運行。
