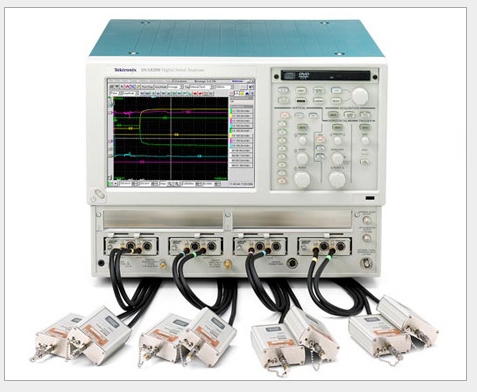

DSA8300 數字采樣示波器銷售美國泰克示波器

主要性能指標

·         低時基抖動:

·         da 8 條同時采集的通道上典型值為 425 fs

·         82A04B 相位基準模塊中，多 6 條通道上<100 fs

·         垂直分辨率 – 16 位模數轉換器

·         電接口分辨率：<20 μV LSB（適用于 1 v 全量程）

·         光接口分辨率從 80C07B（1 mW 全量程）的<20 nW 到 80C10C（30 mW 全量程）的<0.6 μW

·         光接口帶寬>80 GHz

·         電接口帶寬>70 GHz

·         為 NRZ、RZ 和脈沖信號類型提供了超過 120 種自動測量功能

·         80 多種行業標準模板，自動進行模板測試

·         復雜抖動/噪聲/BER/SER 分析 (80SJNB)，支持復雜測量 TDECQ 1, SNDR 2 (應用)

1PAM4 發射機和色散眼圖閉合象限。

2S信噪失真比。

主要特點

各種光接口模塊、電接口模塊和附件模塊可以滿足您的特定測試要求。

·         光接口模塊

·         支持從 155 Mb/s 到 10 Gb/s、40 Gb/s、100 Gb/s 和 50G/100G/200G/400G PAM4 光數據速率的光模塊

·         光基準接收機(ORR) 1 滿足了標準規定的一致性測試中的要求

·         光接口采樣模塊提供了高光學靈敏度、低噪聲及寬動態范圍，可以準確地測試和檢定短程到遠程光接口通信標準

·         經過校準的時鐘恢復解決方案 – 不需要手動校準數據撿拾損耗

·         已校準消光比測量和變量校正 ER 測量可確保精度和重復能力

·         電接口模塊

·         超低噪聲電采樣器（20GHz 時 280 μV，60GHz 時 450 μV，典型值）

·         可以選擇帶寬2，用戶可以平衡帶寬和噪聲，實現優的數據采集性能

·         遠程采樣器或緊湊的采樣擴展器模塊電纜da限度地減少信號劣化，因?yàn)椴蓸悠骺梢苑旁诒粶y(cè)器件附近

·         高性能集成 TDR（10 ps 典型步進上升時間）支持杰出的阻抗不連續性檢定，對帶寬高達 50GHz 的 S 參數測量提供了高動態范圍

·         分析

·         對速率在<1 GBd 到 60 GBd 之間的高速 PAM4 和 PAM2 NRZ 串行數據執行抖動、噪聲和 BER 分析，了解眼圖閉合的確切原因

·         分析 PAM4 信號，分析每一個 PAM 眼圖的抖動、噪聲和 BER，并支持一套全局測量，評估 PAM4 信號整體屬性

·         100G-SR4/發射機和色散眼圖閉合 (TDEC) 自動化提供對 SR4 短程以太網至關重要的 TX 光屬性的全套測試和調試

·         80STDEC 簡化了高性能發射機和色散眼圖閉合 (TDEC) 測量，使其非常適合生產和一致性驗證應用

·         自動模板測試，支持 80 多種行業標準模板。新模板可以導入 DSA8300，支持各種新興標準。用戶可以定義自己的模板，自動進行模板測試

·         抖動、噪聲、BER、模板測試和串行數據鏈路分析 (SDLA) 通過 80SJNB Essentials 和 Advanced 應用軟件選項提供

·         TDR 分析、S 參數測量、仿真模型提取和串行鏈路仿真功能通過 IConnect? 應用軟件選項提供

·         400G-M4 光制造分析軟件提供了光發射機和色散眼圖閉合象限(TDECQ)分析功能

·         高測試吞吐量

·         每條通道高達 200 kS/s 的高采樣率

·         編程接口（IEEE-488、以太網或本地處理器接入）實現高測試吞吐量

1光基準接收機(ORR)是一種四階 Bessel-Thompson 濾波器，擁有標準規定的頻響和容限。泰克優化了響應，實現很好標稱擬合和高質量的模板測試結果。

2參閱 80E00 電采樣模塊產品技術資料，獲得每種模塊的詳細介紹。

應用

·         設計/檢驗電信和數據通信器件和系統

·         ITU/ANSI/IEEE/SONET/SDH 制造/一致性測試

·         高性能真正差分 TDR 測量

·         串行數據應用阻抗檢定和網絡分析，包括 S 參數

·         抖動、噪聲、BER和SDLA分析

·         使用IConnect基于通道和眼圖仿真和測量建模
