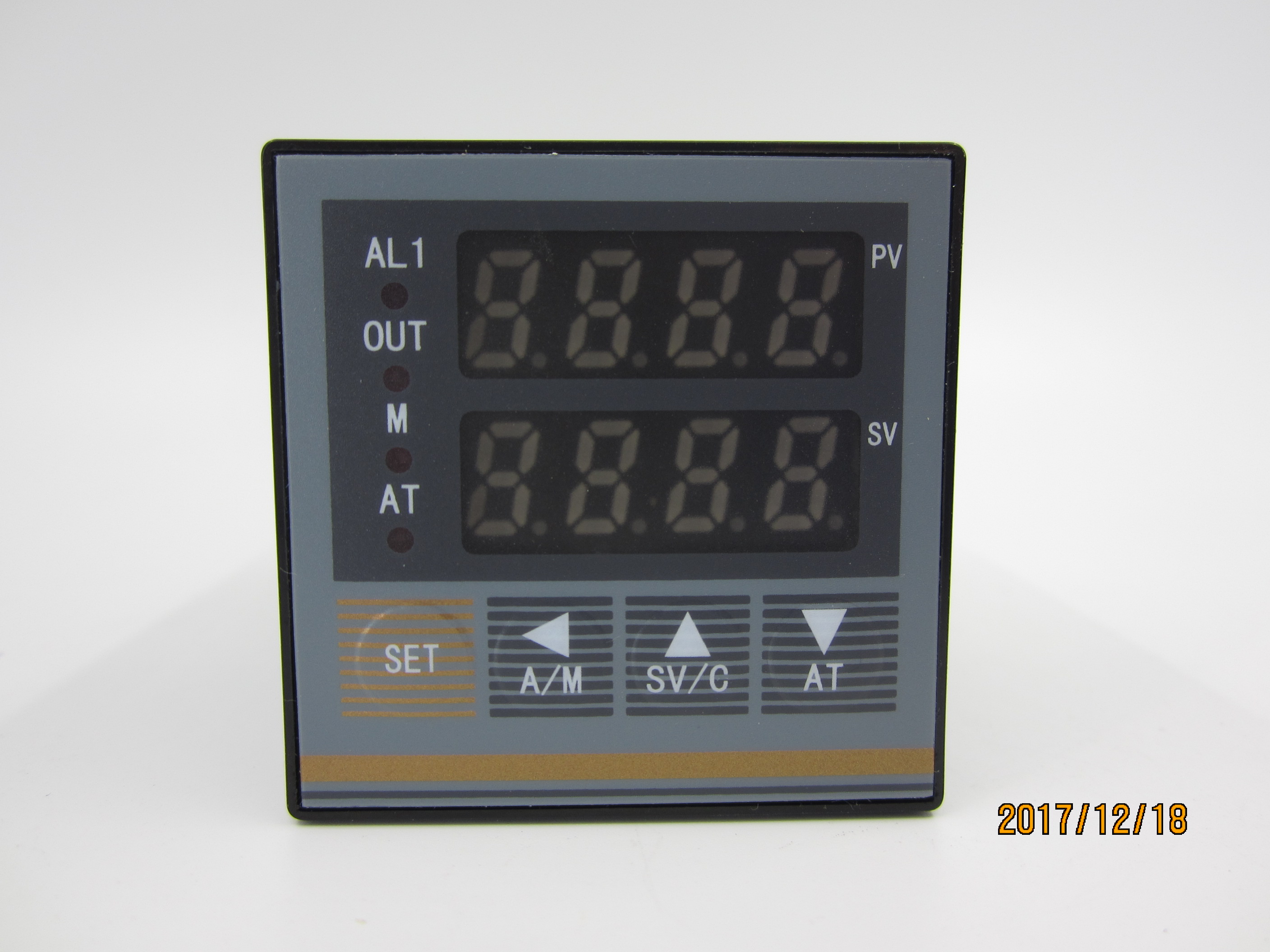

供應昆侖 XSC8系列智能調節儀，昆侖PID調節儀表、昆侖儀表

內容

代碼說明

XSC8-

雙4位LED顯示，模擬量輸入，0.2級顯示精度，每秒10次測控速度；

外形

尺寸

 160×80×125mm橫式             開孔尺寸：152×76

AS

80×160×125mm 豎式            開孔尺寸：152×76

B

96×96× 76mm                   開孔尺寸：92×92

CH

 96×48× 82mm 橫式              開孔尺寸：92×45

CS

48×96× 82mm 豎式              開孔尺寸：92×45

D

72×72× 75mm                   開孔尺寸：68×68

E

48×48×88mm                開孔尺寸：45.5×45.5

報警（選件）

（250V AC/3A，阻性負載）

限A

T1～T3

1～3點報警繼電器輸出，均為常開+常閉雙觸點

限B

T1～T2

1～2點報警繼電器輸出，均為常開+常閉雙觸點

T3

3點報警繼電器輸出，均為單常開觸點

限C

T1-T3

1～3點報警繼電器輸出，均為單常開觸點。選擇外供時,不能選T3

限D

T1～T2

1～2點報警繼電器輸出，1點常開+常閉雙觸點；1點單常開觸點

T3

3點報警繼電器輸出，1點為常開+常閉雙觸點，另外2點為單常開觸點。

選擇此型號時，不能再選擇外供電源、變送或通訊；

限E

T1

1點報警繼電器輸出，為單常開觸點。選擇此型號時，不能再選擇變送或通訊；

 控制輸出

CA1

電流輸出（4-20）mA、（0-20）mA

CA2

電壓輸出（0-5）V、（1-5）V

CA3

電壓輸出（0-10）V

CR

繼電器輸出（單常開）（250V AC/3A）

CQ

控固態繼電器輸出（SSR）（12V DC/21mA）

 外供電源（選件）

B1

24V±5% 50mA以下

B2

12V±5% 50mA以下

變送（選件）（分辨率：1/3000；負載能力：600Ω）；

通訊（選件）（通過參數可選：Modbus-RTU或TC-ASCII協議）（通訊地址：0～99）

詳見：注①

A1

電流輸出（4～20）mA、（0～10）mA、（0～20）mA。

A2

電壓輸出（1～5）V、（0～5）V

A3

電壓輸出（0～10）V

MS1

RS232接口(限A、B、C尺寸)

MS2

RS485接口

電源規格

V0

100～240V AC 50/60 Hz

V1

10～24V AC 50/60 Hz；10～24V DC
