詳細信息（廠家直銷多路跑泉控制器，適用于波光跳泉，跳泉等，質保一年操作簡單）

產品用途： 噴泉控制
加工定制： 是
品牌： 雄華
型號： XHTQ-10
規格： 可定制

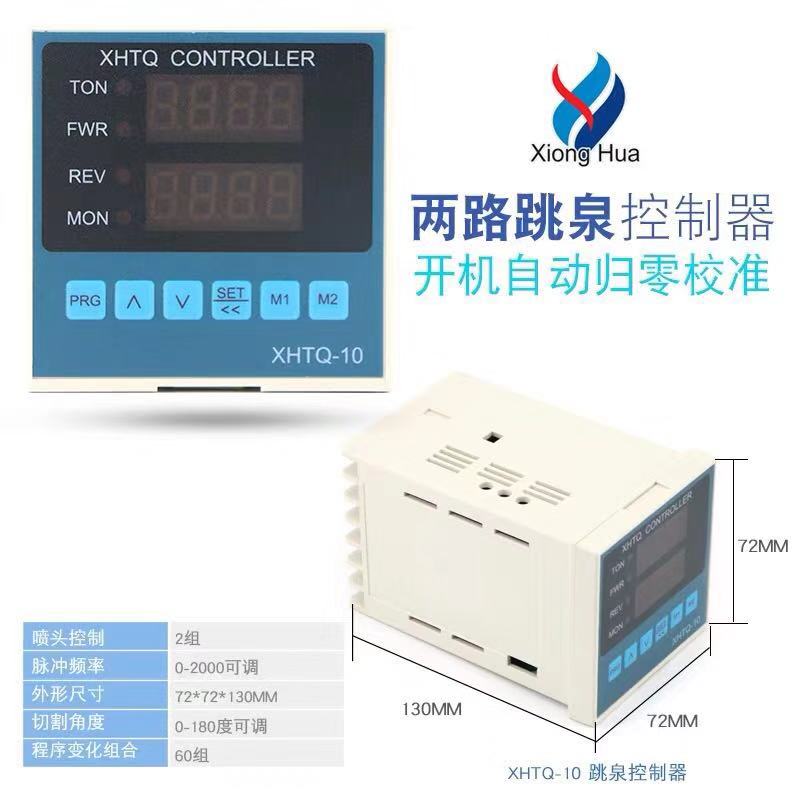

XHTQ-10型智能跳泉控制器說明

一、特點：

智能跳泉控制器是我公司為豐富噴泉水型而專門設計的控制器，該控制器可以外接二臺步進電機驅動器。通過控制器可以將水流切割成一段段的賦有生命力的水段，水段的長短及出水的速度可以任意變化及任意跳躍。通過多組噴頭噴出，可以形成一個活潑的水段跳躍群，創造出一個童話般的境界。

二、面板和端子說明：

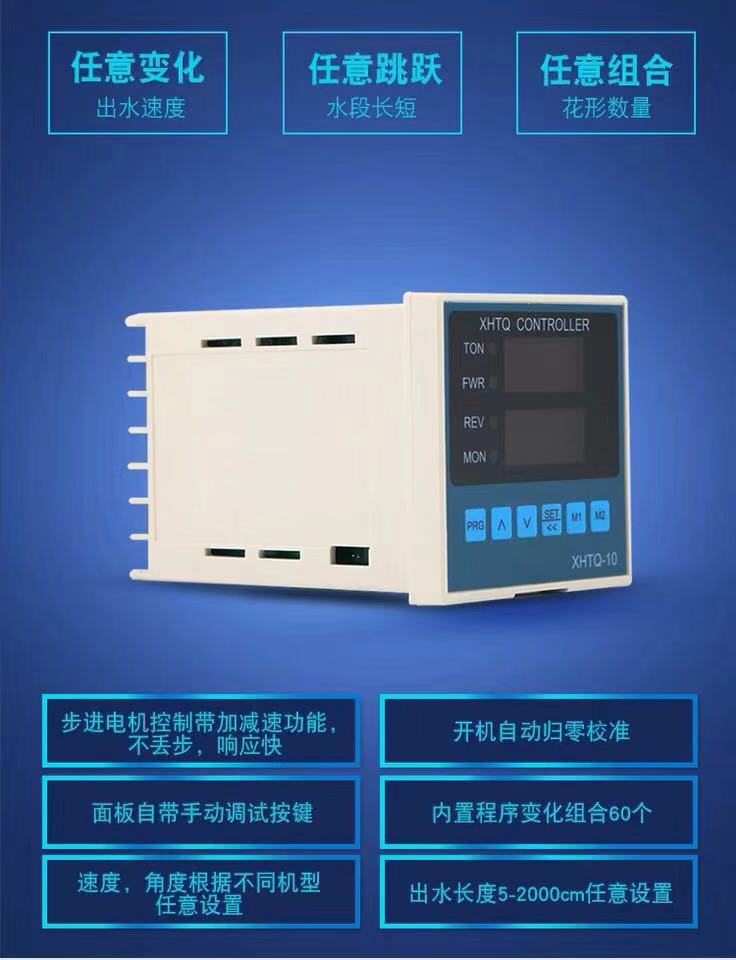

1：面板布置（參見上圖）

a、上顯示框（四位數字）：正常工作時顯示程序段號；參數設定時顯示參數代號。

b、下顯示框（四位數字）：正常工作時顯示時間；參數設定時顯示參數值。

c、指示燈TON、FEW：1#泉-2#泉工作狀態指示。

d、指示燈REV、MON：正轉、反轉指示燈，顯示輸出狀態。

e、[PRG]鍵：連續按鍵3秒進入編程模式，再連續按鍵三秒退出編程狀態。

f、[∧]和[∨]鍵：數值增、減或代碼選擇。

g、[《/SET]鍵]：設定和移位鍵。連續按鍵會在左右顯示框輪換。按壓[《/SET]鍵，即可確認相應的功能號或參數的設定值。

h、[RST/OUT]鍵：1#/2#可以手動起動對應泉的控制器，

2：端子功能

a、L、N：交流電源220V，50Hz輸入端。

b、X0、COM：這兩個端子接通，則按程序自動運行。

X1、COM：接通后外控運行，X2、X3、COM手動控制1#-2#泉電機工作、停止。

C、+12V ：12V電壓輸出到步進控制器。

d、Y0、Y1：接1#泉步進控制器；Y2、Y3：接2#泉步進控制器

功能指令代碼		功能名稱	數 據 內 容	設定范圍	用戶設定	單位
LP-u		工作速度	適應步進驅動器任何速度	0-9999	1000	Hz
LP-n		旋轉角度	從起點到終點（擋片擋水位置）步進角度*設定值=旋轉角度	1-2000	20	脈沖
LP-b		糾偏脈沖數	擋片每一次回到起始點偏差糾正	0-9999	2	脈沖
LP-bb		起始?xì)w零脈沖	次通電時控制器定位擋片位置	0-9999	20	脈沖
Stps		花形數量	跳泉花型變化的數量	60	6	個
1# 設置	T 0	工作時間	1#程序工作時間	0-999.9	20	1秒
	C 0	起點時間	1#程序起點停留時間	0-999.9	3.0	0.1秒
	P 0	終點時間	1#程序終點停留時間	0-999.9	3.0	0.1秒
	F 0	輸出選擇	1#程序工作點選擇	0-3F	3F
2# 設置	T 1	工作時間	2#程序工作時間	0-999.9	10	1秒
	C 1	起點時間	2#程序起點停留時間	0-999.9	3.0	0.1秒
	P 1	終點時間	2#程序終點停留時間	0-999.9	2.0	0.1秒
	F 1	輸出選擇	2#程序工作點選擇	0-3F	2A

三、功能表

功能名稱說明

1、工作速度

在切割水柱的過程中運行速度，此速度是控制器發出脈沖的速度，實際速度和電機的步進角度，驅動器的細分?jǐn)?shù)設置有很大關系

2、旋轉角度

轉動過程中的轉動角度，實際設定時根據的大小和轉動軸的位置確定，一臺控制器控制的各路角度都是一樣的，所以做跳泉的時候同一批設備需要做到尺寸盡量一致

3、糾偏脈沖數

每次在回到起始位置的時候，為了防止在運行時出現的步進電機失步現象（出現長時間運行后出現累計偏差使各路水型不同步），在做返回運動的時候做本來是100個脈沖回到起始位置，程序里在旋轉角度的基礎上再加1個脈沖即101個，這樣就避免了因丟失脈沖而使水型不同步的問題

4、起始?xì)w零脈沖

因?yàn)樵陉P(guān)機時的位置不確定在什么位置，所以通電后設備統一回到起始位置（當脈沖數量超過實際需要的角度時，會被擋桿擋?。?

5、花形數量

設置水柱出水的長短變換的數量

6、工作時間

某一水型的工作時間，改時間應該是起點時間和終點時間的整數倍。

7、起點時間

起始位置停留時間，不宜低于0.5秒

8、終點時間

終點位置停留時間，不宜低于0.5秒

9、輸出選擇

參與工作的跳泉選擇

廠家權益保護功能

代碼	功能名稱	范圍	單位	備注
T 59	輸入設定時間密碼	0－9999	－	輸入4321后允許設定后面參數，參數修改完成后把密碼改掉
T 60	設定停機時間	0－9999	小時	設定值超過6000 定時停機功能無效
C 60	實際運行時間	0-999.9	小時	實際已經運行時間等于設定停機時間則停止工作但手動可以操作

參數設定步驟

步驟	操作	顯示	說明
			通電后狀態顯示
1	PRG 連續3秒	Lp-u	工作速度
2	SET 連續1.5秒	1000	工作速度設定
3	∧ 和∨ 》/SET	0500	工作速度設定
4	SET 連續1.5秒	Lp-u	工作速度設定存儲
5	∧ 和∨ 》/SET	Lp-n	選擇功能號 選擇需要修改的參數
