音樂噴泉控制器說明書

一.概述

當今噴泉工程和高新技術的結合正是歷史發展的必然，由于噴泉工程中采用了大量的高新技術，從而使噴泉效果更加絢麗多彩，婀娜多姿，令人賞心悅目、流連忘返。

    隨著科學技術突飛猛進的發展，變頻調速器技術正大步走進噴泉控制領域，發揮著不可替代的作用。特別是一些小型噴泉只有一臺潛水泵，其變化按常規講只能是噴或不噴的變化，但如果引進變頻調速器技術，其變化將是極其豐富的。

    使用本控制器能充分發揮變頻調速器的特點，為您的噴泉工程增光添彩。它可將來自光盤 CD、VCD、DVD的音樂信號自動轉換成變頻調速器所要求的控制信號。輸出信號與輸入的音樂信號大小成線性關系，使噴泉的噴高隨音樂信號大小變化，音樂、水花、彩燈融為一體，演出一場交響水詩。

該控制器除以上把音頻信號轉化為模擬量信號 ，還可以在某點音頻信號實行開關量輸出，另外還帶有音頻啟動信號。所以該控制器不僅能控制變頻器，而且還能控制固態繼電器。

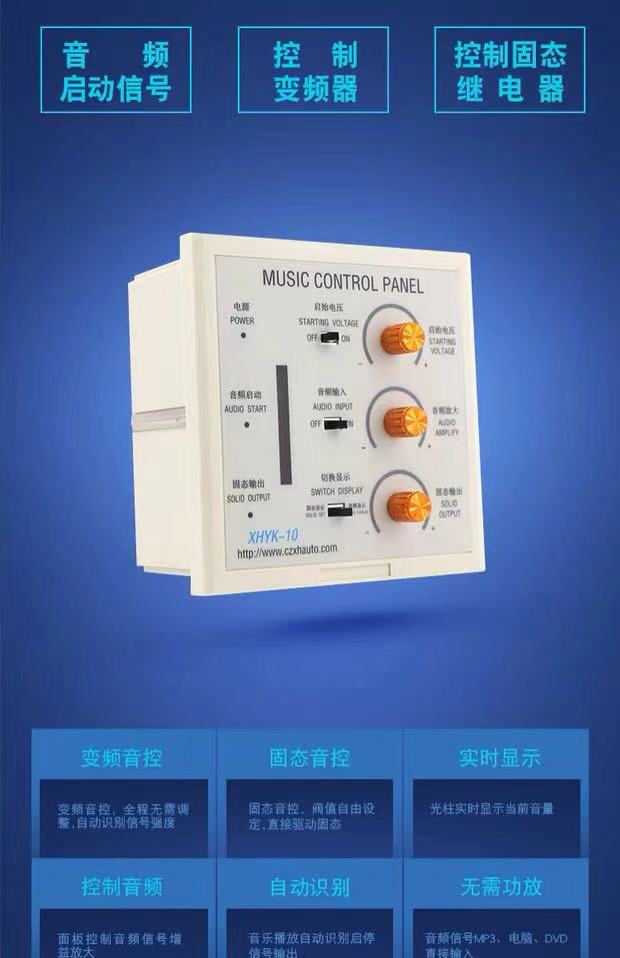

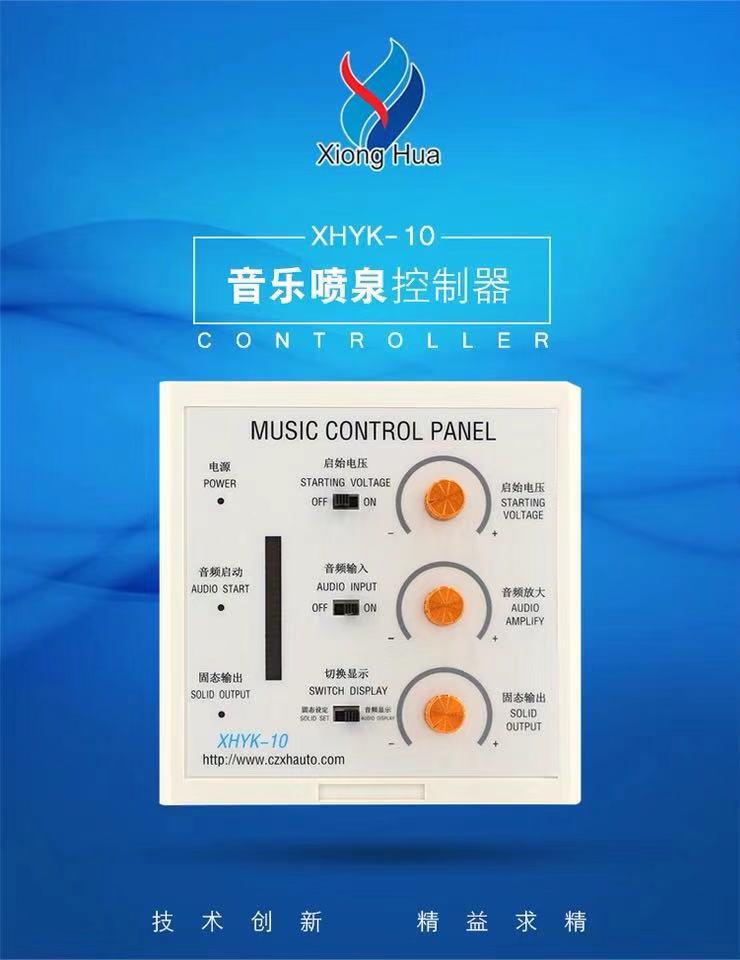

二．面板說明

表2-1

功能及動作原理

1.    音頻放大倍數旋鈕：調節單位音頻的對應輸出電壓。如果輸出電壓隨音頻輸入信號變化不大，輸出電壓只在很小范圍內變化，則可調大放大倍數；如果在有很小的音頻信號輸入時輸出信號就超過10V，并且啟動電壓不太高，那么就調小音頻放大倍數。

2.    起始電壓旋鈕：起始電壓是沒有音頻輸入時，對外的輸出電壓。調節起始電壓可以確定變頻器在沒有音頻信號時變頻器的輸出頻率，當有音頻信號輸入時變頻器輸出頻率是此基礎上的疊加。如果沒有起始電壓的情況下，當剛有音頻信號輸入時，變頻器頻率上升，而水泵是來不及出水的，這樣音控效果就很不明顯。如果加了起始電壓，水泵在沒有音頻信號的輸入情況下就有出水，當有音頻信號輸入時，出水量增加，音控效果就比較明顯。

3.   固態驅動設定電壓旋鈕：把開關（6）選擇到固態顯示，（7）上顯示的頻譜的大小對應固態驅動設定電壓大小。當輸出電壓大于固態驅動設定電壓時，固態輸出點對外輸出，輸出電壓小于固態驅動設定電壓時，固態輸出點截止。用固態來實現音控時，在輸入的音頻信號是比較柔和的情況下，那么固態驅動設定電壓就要調小一點，如果在輸入的音頻信號比較強烈，那么固態驅動設定電壓就要調大一點。

     （起始電壓＜固態驅動設定電壓＜該音樂輸出電壓）

4.   音頻輸入選擇開關：OFF時斷開音頻輸入信號，ON時接通音頻輸入信號。

5.    起始電壓開關：當為OFF的時，起始電壓就為0V，ON時起始電壓為起始電壓旋鈕選擇的電壓。在（4）為OFF，（6）選擇到輸出顯示的情況下，（7）顯示的頻譜大小對應起始電壓大小。

6.   顯示切換開關：選擇顯示固態設定輸出頻譜和實時輸出頻譜。

7.    頻譜顯示光柱：實時顯示當前音樂節奏及音樂強度+起始電壓，當切換固態顯示時顯示當前固態驅動設定電壓。

8.    電源指示燈：顯示控制器是否通電進入待機工作狀態。

9.    音頻啟動指示燈：顯示是否有音頻信號輸入。

10.   固態輸出指示燈：顯示是否有固態輸出點有輸出。

三．端子說明：

圖3-1功能端子圖

表3-1

四．功能說明：

1．    本控制器將來自CD、VCD、MP3的音樂信號自動轉換成變頻器所要求的0-10V直流電壓信號與輸入的音樂信號大小成線性關系。（有3路輸出）

2．    本控制器可設定起始電壓，使用人員可調節起始電壓來選擇沒有音頻輸入時的輸出電壓，而當有音頻信號輸入的時候輸出電壓是起始電壓和音頻對應電壓的疊加。

3．    本控制器還帶有音頻啟動輸出功能，其中當有音頻信號輸入Y0和CM0端子就接通（為無源觸點）。

4．    本控制器還帶有控制固態繼電器的功能，用戶可調節比較電壓來控制輸出。這樣在沒變頻器的的情況下，用固態繼電器也可以達到音控的效果。（有繼電器輸出和晶體管輸出，其中晶體管輸出電源已提供）

五．接線說明：如圖

               圖5-1音控噴泉固態驅動接線圖

圖5-2 音控噴泉變頻驅動接線圖

說明：

1.    CD VCD DVD和MP3的左右聲道信號直接到控制器的VL和VR，在輸出信號不是圓孔的情況下可接端子VL，VR ，COM。

2.     VF0，VF1，VF2，GND  接到變頻器模擬量電壓輸入端（如圖5-2）

3.     Y2，Y3，Y4，分別接固態繼電器的（-），V+接（+）（如圖5-1）

4.     Y0，CM0，可以啟動可編程順序控制器等控制器來完成音樂啟動的效果。

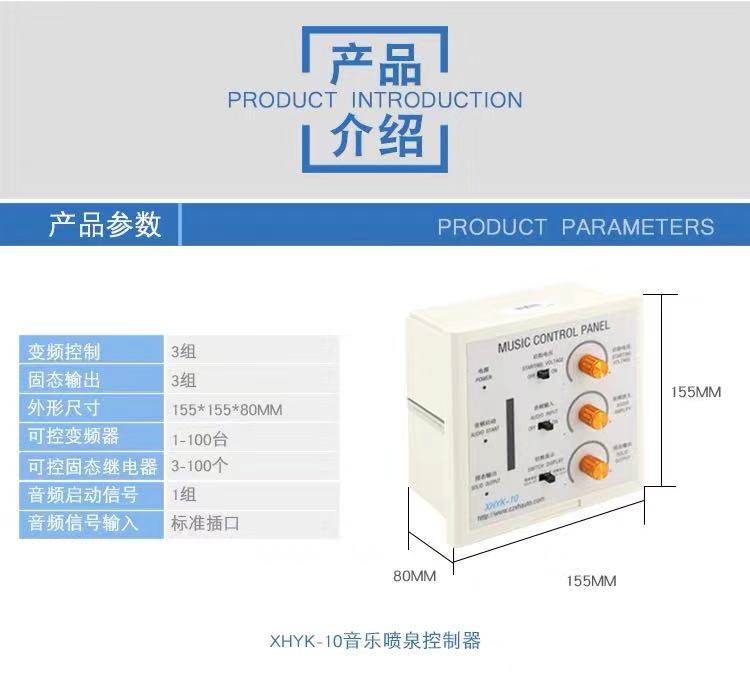

六．技術參數

表6-1電源與輸入規格

6-2 輸出規格

七．開孔尺寸

圖7-1
