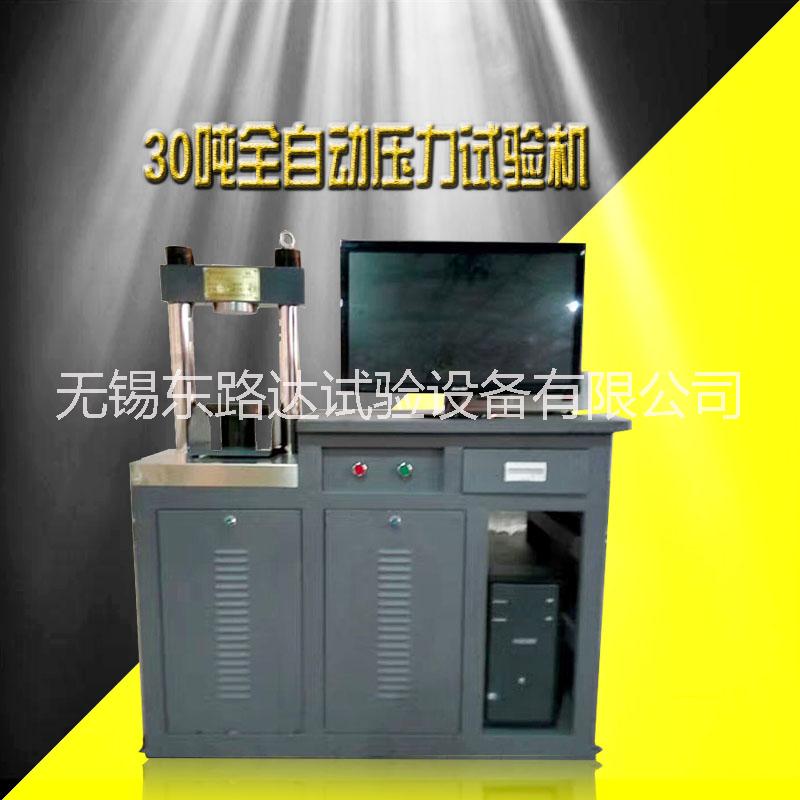

30噸全自動恒應力壓力試驗機水泥恒加載壓力機

一、 30噸全自動恒應力壓力試驗機水泥恒加載壓力機主要用途

該試驗機用于測定磚、石、砼等建筑材料的抗壓強度。

本機為電動液壓加荷、傳感器測力、數字顯示力值、打印機打印力值數據、并換算抗壓強度。本試驗機符合標準《普通混凝土力學性能實驗方法標準》，應手動控制加載速度，并具有加荷速度指示裝置、峰值保持、過載保護功能，是建筑、建材、公路橋梁等工程單位試驗檢測設備。

二、 30噸全自動恒應力壓力試驗機水泥恒加載壓力機主要技術參數

1、   載荷:                   2000KN

2、示值準確度：             一級

3、          分辨值：        0.1KN

4、承壓板間      距離：  320mm

5、上下壓力板規格：    220×250mm

6、活塞直徑*   行程： 直徑250×40㎜

7、電機功率：              0.75KW

8、輸入電壓：                380V

9、外型尺寸：          880×480×1400㎜

10、凈重：                    600kg

三、30噸全自動恒應力壓力試驗機水泥恒加載壓力機結構簡介

試驗機主要有機體、液壓操縱箱、測力儀表等三部分組成。

1、 機體部分

試驗機機體由四根立柱將缸體與上梁連接在一起

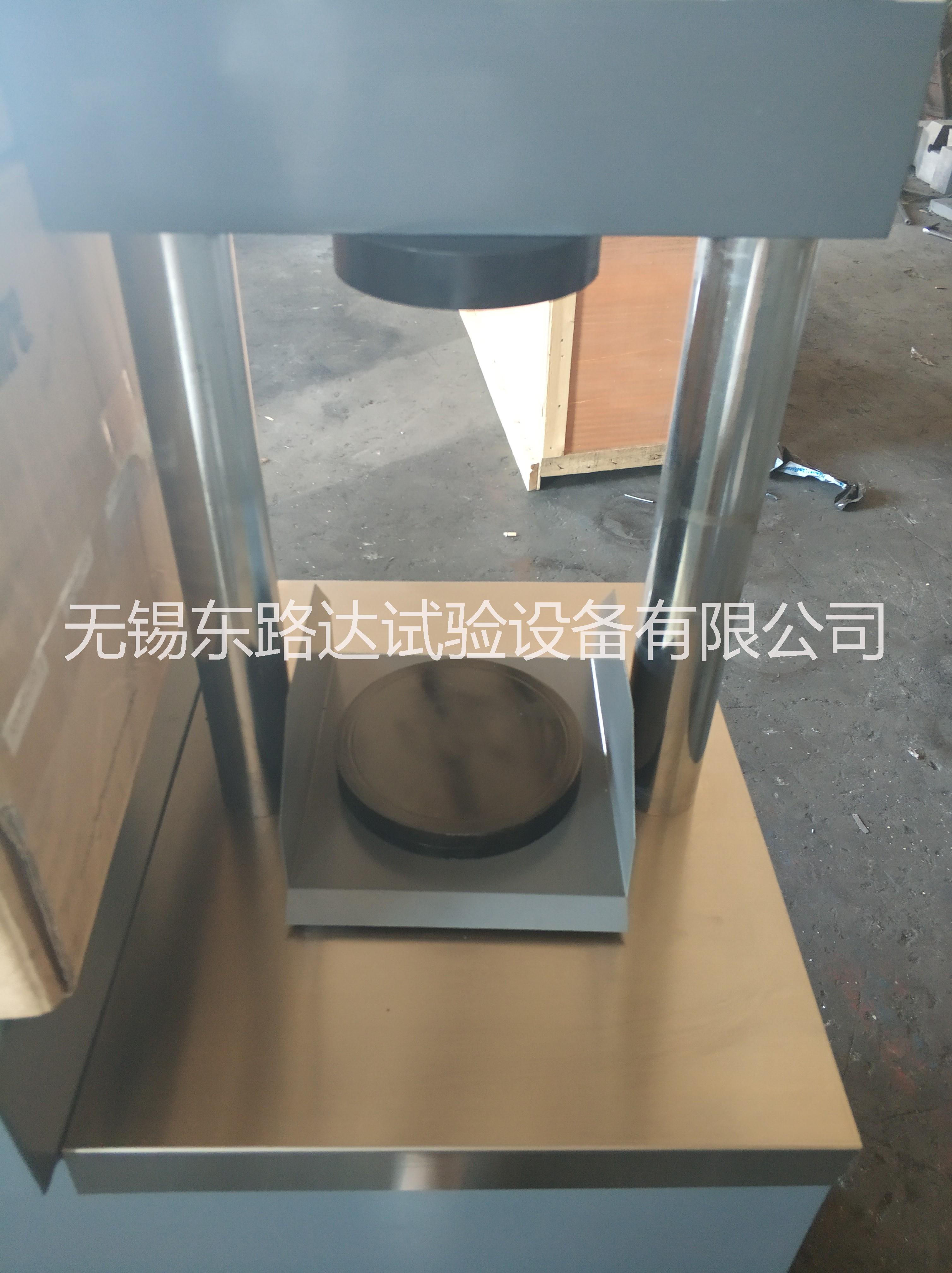

    在試驗機的上橫梁上裝有調節絲杠，大手輪及螺母絲杠可調整試驗機的空載高度，絲杠下端裝有球座與上壓板。下壓板置與油缸的活塞上，當試件與上壓板接觸時，上壓板球座能自調正平衡、使試件與上下壓板保持水平。下壓班上刻有試件定位用的刻線，做試驗時試件要對準刻線，下壓板下面設有防塵罩殼，防止或減少活塞升降時粉塵進入油缸，損壞缸體或油封。活塞與油缸間設有密封裝置，可以防油外泄，但使用時活塞仍有微量油外泄時，在缸體有環型油槽，并有泄油通道排出，流回大油箱。

2、 液壓操縱部分

本試驗機的操縱箱主要有油箱、油泵、濾油器、電動機、速度閥、回油閥等組成，油泵為直轉式軸向五柱泵，試驗機在加荷時，應手動控制加載速度閥使活塞上升速度得到恢復控制（該速度與安全閥為一體式），卸荷時，可轉動回油閥，油缸會慢慢下降。試驗機在出廠時已將安全閥調至適當位置，在正常使用時用戶不可對安全閥進行調整。

四、30噸全自動恒應力壓力試驗機水泥恒加載壓力機試驗機的安裝

1、 試驗機吊裝時將吊裝鋼絲穿入絲桿頂部的吊環螺釘內。

2、 試驗機安裝在高于地面約20厘米的穩固基礎上，應預埋2只M12的地腳螺栓。

3、 試驗機安裝時用1/1000的框式水平儀測量下

板處于水平狀態，如不水平可用墊塊調整（墊鐵墊在立柱下螺帽下面）然后將試驗機緊固在基礎。
