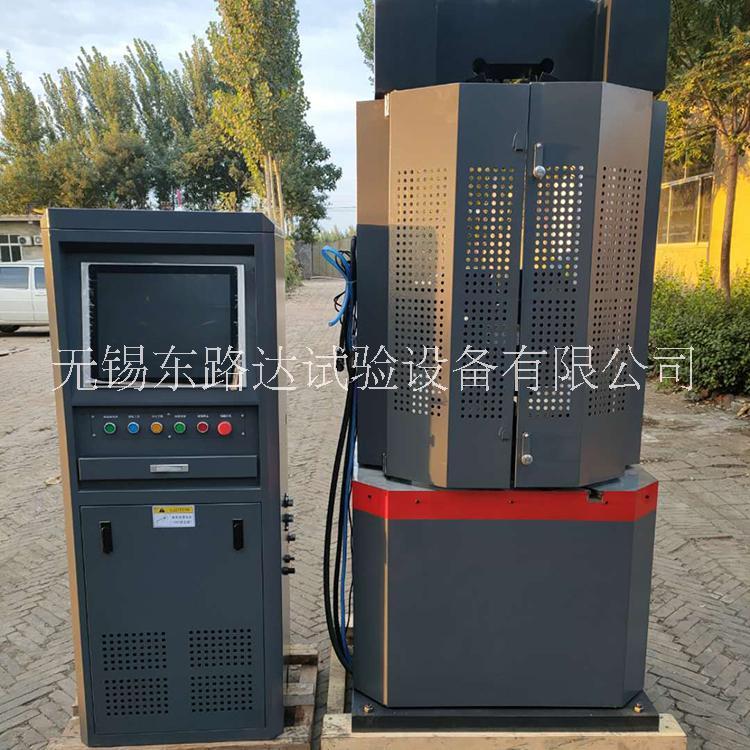

10噸/ 100噸/60噸/30噸電液伺服鋼絞線試驗機

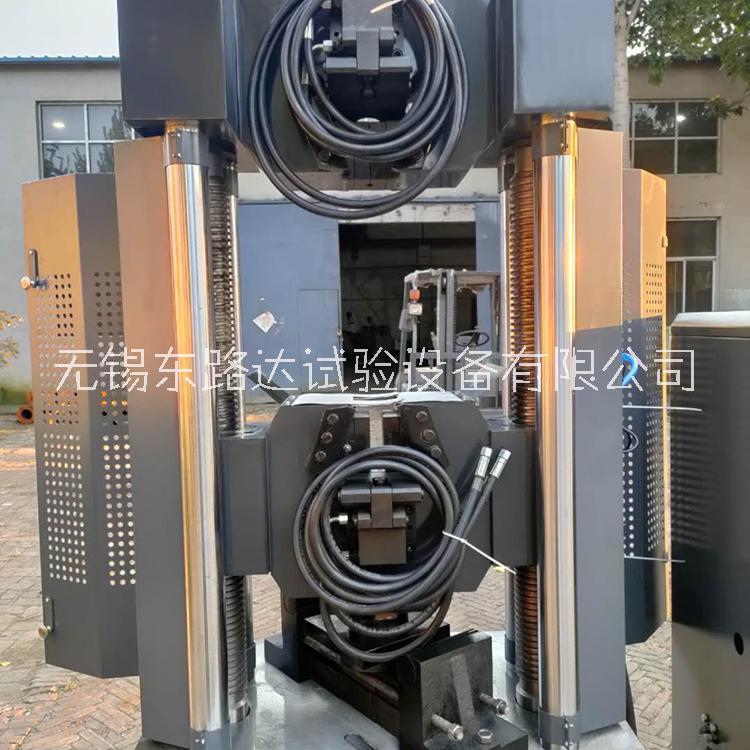

1、10噸/ 100噸/60噸/30噸電液伺服鋼絞線試驗機主要概述 WES-B系列微機控制試驗機采用微機控制電液伺服閥加載、主體與控制柜分置的設計，具有操作方便、工作穩定可靠、試驗精度高、加力平穩的特點，適用于金屬、水泥、混凝土、塑料等材料的拉伸、壓縮、彎曲、剪切試驗。 建議在滿足下列條件的環境中安裝和使用本設備： a.清潔、干燥、無震動，周圍有供試驗和維護用的空間（≥0.7m）； b.室溫為10℃-35℃。 2.10噸/ 100噸/60噸/30噸電液伺服鋼絞線試驗機機械結構原理 本設備主體部分由高度可調的支撐架[由機座、絲桿及移動橫梁（下鉗口座）組成]和工作框架[由工作油缸、活塞、臺板、支架及上橫梁（上鉗口座）組成]。其工作原理為：由高壓油泵向工作油缸供油，通過活塞運動，推動臺板和上橫梁（上鉗口座）向上運動，進行試樣的拉伸或壓縮試驗。拉伸試驗在主機的上橫梁與移動橫梁之間進行，壓縮試驗在主機的臺板與移動橫梁之間進行。試驗空間的調整通過驅動機構（升降電機、鏈輪、鏈條等）驅動雙絲桿同步旋轉使移動橫梁升降達到。 3、10噸/ 100噸/60噸/30噸電液伺服鋼絞線試驗機電氣原理 本設備采用三相380V、兩相220V 50Hz交流供電。主回路包括油泵電機和升降電機，在主回路和控制回路中分別接有熔斷器以防止過大的電流，在油泵電機和升降電機前還串聯了熱繼電器以防止電機過載。 4、10噸/ 100噸/60噸/30噸電液伺服鋼絞線試驗機開箱驗收 當您開箱后，請根據定貨合同和裝箱單對設備及附件的數量進行核對并檢查是否完整，如發現短缺或損壞請盡快通知本公司以便及時處理。 5、10噸/ 100噸/60噸/30噸電液伺服鋼絞線試驗機安裝前準備 試驗機應安裝在清潔、干燥、無震動而且室溫為10℃-35℃的房間內，在試驗機的周圍應留出足夠的空間（≥0.7m）供試驗和維護用。 試驗機的主體及控制柜應安裝在混凝土基礎上?；A(chǔ)尺寸根據外形及地基圖規定，留出地腳螺釘及其它電線安裝管道等裝置，基礎的上平面應用水平找正。 6、10噸/ 100噸/60噸/30噸電液伺服鋼絞線試驗機安裝精度的初步校正 主體初步校正：使用框式水平儀或借用附件中的線錘在相互垂直的兩個方向校正立柱的垂直度，用在主體底部插入小鐵片的方法調整。掛好地腳螺釘。 用水泥砂漿將各地腳螺釘澆固，并填實試驗機與地面間的各處空隙，保養一周。 7、10噸/ 100噸/60噸/30噸電液伺服鋼絞線試驗機液壓系統的連接 a.拆除各部捆扎物，用清潔的油清洗油管內部。 b.檢查接頭處墊圈是否完整，如果由于運輸原因產生破損，應取用本機附帶的新墊圈裝好，以防高壓時滲油。 c.使用合適的扳手連接各油管。 d.本設備通常采用N68抗磨液壓油，環境溫度過高時適量加入N100液壓油增加粘度。 8、10噸/ 100噸/60噸/30噸電液伺服鋼絞線試驗機的技術參數 1、試驗力：1000KN 2、試驗機的示值精度：一級 3、拉伸夾頭間距離：700mm 4、扁試樣夾持厚度：0-40mm 5、圓試樣夾持直徑：10-60mm 6、上下壓板間距離：450mm 7、彎曲試驗時兩支點間距離：30-300mm 8、工作活塞直徑*行程：200*150mm 9、油泵電動機功率：1.5KW 10、移動橫梁升降電動機功率：1.5KW
