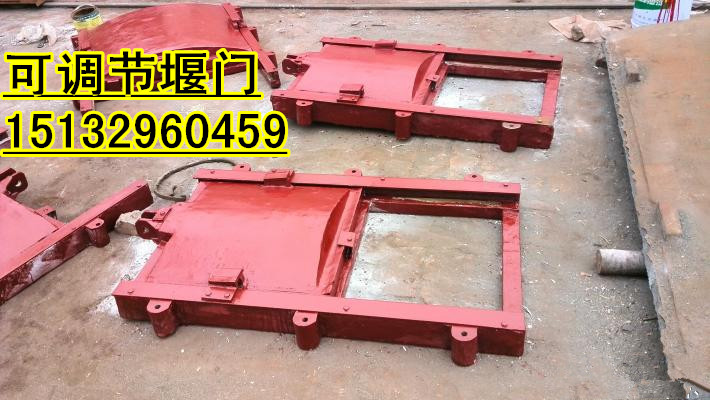

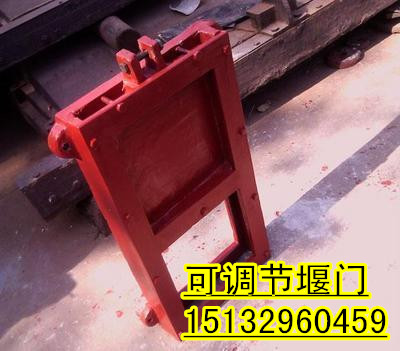

可調節鑄鐵堰門 配水井800*800mm調節鑄鐵堰門
[鑄鐵堰門
可調節堰門
堰門

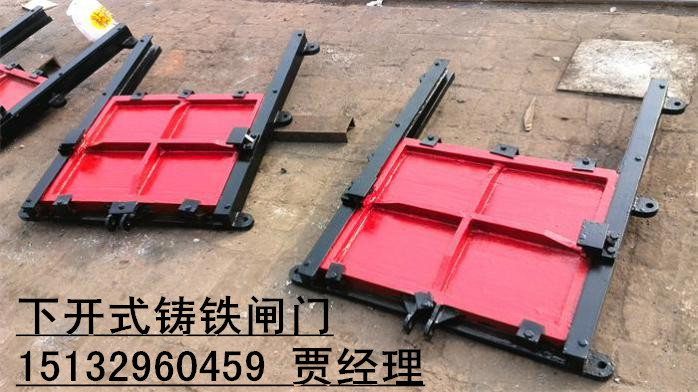

下開式堰門
上開式堰門
調節堰門
鋼制直動式堰門
鋼制旋轉堰門]
邢臺市調節鑄鐵堰門廠家
價格： 電議
物流： 河北 邢臺市 新河縣| 賣家支付運費
可銷售總量： 1000件
手機： 15132960459 郵箱： 1317508905@qq.com
傳真： 0319-4781321 地址： 河北 邢臺市
[鑄鐵堰門 可調節堰門 堰門 下開式堰門 上開式堰門 調節堰門 鋼制直動式堰門 鋼制旋轉堰門]
郵箱：
手機：
- 加工定制： 8成新
- 產品名稱：可調節鑄鐵堰門 配水井800*800mm調節鑄鐵堰門
- 型號：TYZ
- 加工定制：是
- 單 價：1000 元/套
- 最小訂貨量：1套
- 供貨能力：1000
可調節鑄鐵堰門基本信息
設置在堰口用以調節堰的高度的閘門。
堰門共分三類：鑄鐵堰門(TYZ)、鋼制直動式堰門(TYG)、鋼制旋轉堰門(TYX)。 工作原理及構造: 調節堰門主要用于控制和調節水位，也可用于配水、排水等場合。TYZ型由鑄鐵制成，耐腐蝕性好，結構簡單，價格便宜，在關閉狀態有較高密封要求時，可在門框上鑲銅密封面，產品可在鑄鐵堰門上鑲銅和止水橡膠，止水效果高于鑲銅產品，可達到無滲漏。 TYG型為鋼制結構，橡膠密封，三面止水，可不受規格限制，適用于任意場合，當采用不銹鋼制作時，使用壽命長。 TYX型密封效果好，幾乎達到“0泄漏”狀態，適用寬度可達5m以上，但調節水位一般在800mm以下，特別適用于交替運行的氧化溝排水，或大型配水井配水，配套啟閉裝置，僅需注明手動或電動即可，無需另外選用啟閉機。
| 規格型號 | 洞口尺寸寬*高 | A | B | C1 | F | S1 | C | H | S | Φ1 | 材料 | 配啟閉機（T） | 適用水頭 | 重量 |
| DY300*300 | 300*300 | 300 | 300 | 540 | 360 | 60 | 420 | 720 | 150 | 12 | HT-300 | 0.5 | 4 | 48 |
| DY400*400 | 400*400 | 400 | 400 | 640 | 460 | 60 | 520 | 920 | 200 | 14 | HT-300 | 0.5 | 4 | 86 |
| DY500*500 | 500*500 | 500 | 500 | 740 | 560 | 60 | 620 | 1120 | 250 | 14 | HT-300 | 1 | 4 | 120 |
| DY600*600 | 600*600 | 600 | 600 | 840 | 660 | 60 | 720 | 1320 | 300 | 14 | HT-300 | 1 | 4 | 160 |
| DY800*800 | 800*800 | 800 | 800 | 1060 | 875 | 75 | 940 | 1750 | 400 | 16 | HT-300 | 2 | 4 | 300 |
| DY1000*800 | 1000*800 | 1000 | 800 | 1270 | 875 | 75 | 1150 | 1750 | 400 | 16 | HT-300 | 2 | 6 | 360 |
| DY1200*300 | 1200*300 | 1200 | 300 | 1460 | 360 | 60 | 1340 | 720 | 150 | 18 | HT-300 | 2 | 6 | 190 |
| DY1400*500 | 1400*500 | 1400 | 500 | 1660 | 560 | 60 | 1540 | 1120 | 250 | 18 | HT-300 | 3 | 6 | 360 |
| DY1600*500 | 1600*500 | 1600 | 500 | 1860 | 560 | 60 | 1740 | 1120 | 250 | 20 | HT-300 | 3 | 6 | 420 |
| DY1800*500 | 1800*500 | 1800 | 500 | 2100 | 560 | 60 | 1980 | 1120 | 250 | 20 | HT-300 | 3 | 6 | 465 |
| DY2000*500 | 2000*500 | 2000 | 500 | 2300 | 560 | 60 | 2180 | 1120 | 250 | 20 | HT-300 | 3 | 6 | 520 |
可調節堰門結構與特點
可調節出水堰門主要由電機、減速裝置及堰門組合件等組成。電機經減速裝置驅動堰門上部絲桿，通過絲桿的上下垂直位移，由鉸鏈機牽引堰門改變與液面的角度，從而達到改變水位、控制流量的目的。
可調節堰門特點
動作靈活、密封性好、自動化程度高。
工作環境適應性很好、使用壽命長。
設有行程限位和動力過載保護、工作安全可靠。
易于構筑物組合，安裝維護方便。
產品規格及技術參數：
| 型 號 | TXY50 | TXY36 | ||
| 門寬 | 3000 | 5000 | 3000 | 5000 |
| 調節范圍 | 500 | 360 | ||
| 電機功率(kW) | 0.55 | 0.55 | ||
調節堰門特點、訂貨要求
調節堰門一般裝于池子上部，用來調節池內水位，例如曝氣池配水井或某些出水口。小型洞孔（B2000）類，一般采用TYG型鋼制直動式堰門，且宜采用雙吊點啟閉。開口類（一般寬度大于2000，調節范圍一般小于800，三邊止水，且前后有操作空間的場合）宜選用TYX型旋轉堰門，其安裝結構分池內、池外二種，用于啟閉機的固定需采用鉸支式結構，故前后需一定操作空間。特點 1.TY型鑄鐵直動式堰門為硬密封止水，特點與鑄鐵閘門類似，只是結構為下開式。 2.TYG型鋼制直動式堰門為軟密封止水，前后所需空間小，特點與鋼制閘門類似。工作方式同TY型，都為向下為開，向上為關。 3.TYX型旋轉堰門為端面軟密封止水，特點類似鋼制臥倒門；工作方式由傳動軸帶動連桿，使門板作上下擺動，達到調節水位和流量目的。定貨說明 1.對照應用場合合理選型，詳細注明型號、規格及標高，不注明標高表示：TY、TYG型按A+500，TYX型按1.2h+500定貨。 2.TYG型或TYX型應注明材質（碳鋼或不銹鋼）和防腐要求，不注明表示按碳鋼普通防腐定貨。 3. 堰門所有配套件或設備（例：啟閉機TYX型旋轉式除外），電控箱，所有一次，二次埋件等應另外定貨 4.當堰門用于寒冷結冰地區時，可另訂加熱器。 5.特殊規格堰門，可在提供相關技術要求后所要相應資料。
堰門零部件材質及標準
| 零件名稱 | 材料 | 材料標準 |
| 門板 | HT200，QT400-15，Q235-A，1Gr13 | GB1348 |
| 門框 | HT200，QT400-15，Q235-A | |
| 導軌 | HT200，QT400-15，ZCuSnPb5Zn5，1Cr13 | |
| 螺桿 | 1Cr13 | |
| 螺栓、螺母、螺釘?shù)啬_螺栓和銷軸 | 1Cr13 |
調節堰門 1、堰門的型式電動回轉調節堰門采用單調點堰板回轉式橡膠密封止水的型式整機由電動驅動裝置、機座、螺桿、連桿、堰門板、橡膠密封板、控制箱及隨機附件等部件組成。 2、堰門的性能堰門滿足0~500mm的高度調節范圍以控制液位高度。堰門應具有良好的密封性能泄漏量不大于1.25l/min·m(密封長度)。 3、螺桿螺桿設計滿足堰門回轉的需要必須具備足夠的強度和穩定性無彎曲和變形。 4、堰板、門框堰板具有足夠的強度以承受水壓力門板升降靈活。堰板、門框及緊固體均為不銹鋼。5、主要材質堰板、門框、螺桿不銹鋼密封板及緊固件不銹鋼回轉密封件丁睛橡膠6、控制系統電控要求 a.控制箱防護等級IP55戶外型用于設備的配電和運行控制。 b.控制箱設有短路、過電流、欠電壓、過載保護裝置。 c.控制箱帶遠程控制PLC接口。
調節堰門性能及結構：1.鋼堰門的設計、制造、檢驗、和驗收等都符合企業標準。手電兩用啟閉機按ZBJ86001.2-89《螺桿式啟閉機--技術條件》。2.堰板、堰框按工作水頭設計其拉伸、壓縮和剪切強度的安全系數不小于5撓度不大于構件長度的1/360 。3. 堰板、堰框在厚度上留出2mm的腐蝕裕度。 4.門架按工作水頭設計其拉伸、壓縮和剪切強度的安全系數不小于5在堰門開啟到高位時其門架的平臺高于堰板的。5.密封座置于堰板上用沉頭螺釘緊固。在啟閉堰板過程中不能變形和松動。密封座工作面其表面粗糙度不大于3.2um。6.密封座工作表面沒有劃痕、裂縫等缺陷密封座的板厚不小于5mm。7. 在堰板上端設有吊耳與堰板連接吊耳的受力點在堰板中心線在水頭啟閉時其拉伸壓縮和剪切強度的安全系數大于5。8. 螺桿的傳動螺紋為梯形螺紋螺桿按工作開閉力設計其拉伸壓縮和剪切強度的安全系數不小于5。 9.堰門在工作水頭時密封泄漏量正向小于0.5L/min.反向小于1.25L/min.m (密封長度)。10.啟閉機裝置采用螺旋付傳動滿足人工操作高度800mm。手輪上標明開閉方向手輪順時針為關閉閘門人工操作力不大于150N。11.驅動裝置設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。12.電動裝置說明詳見鑄鐵閘門手電兩用啟閉機。
堰門出廠檢驗
1 每臺產品須經制造廠質量檢驗部門按本標準檢驗，并簽發產品質量檢驗合格證方可出廠。
2 出廠檢驗項目：
a.密封間隙的檢驗應滿足4.3.1.4及5.1中的要求；
b.裝配檢驗應滿足4.3.7及5.2中的要求；
c.表面涂漆檢驗應滿足4.3.8中的要求；
d.泄漏量檢驗應滿足5.3中的要求。
3 訂貨單位有權按本標準的有關規定對產品進行復查。抽查量為批量的20%，但不多于3臺。對臺數不超過3臺的應全部檢驗。抽查結果如有1臺不合格時，應加倍復查。如仍有不合格時，訂貨單位可提出逐臺檢驗或拒收并更換合格產品。
