螺桿式啟閉機 卷?yè)P(yáng)式啟閉機 10噸 12噸 15噸

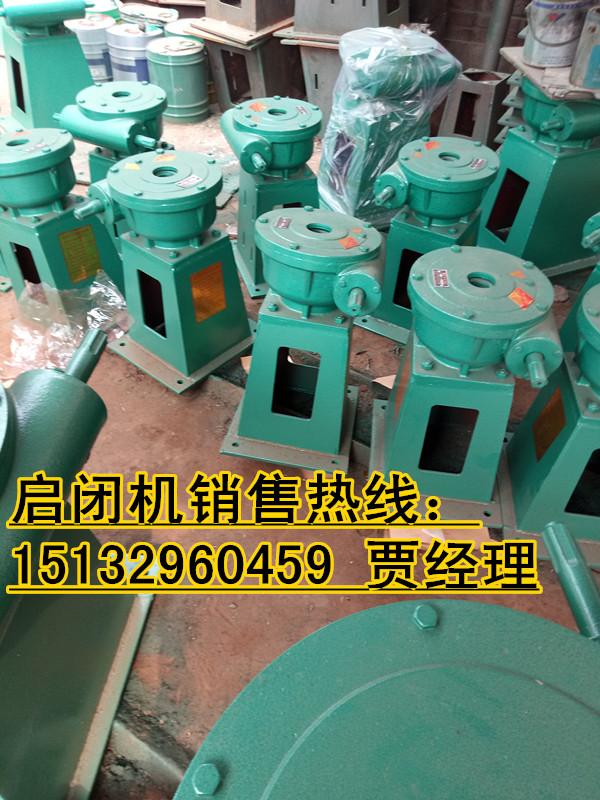

螺桿式啟閉機采用蝸輪，蝸桿變速螺母旋轉，使螺桿上下運動。其結構由機殼、機蓋、支架、螺母、螺桿、壓力軸承、螺桿、蝸桿、蝸輪手搖柄、電機、電器等組成。采用蝸桿傳動，蝸輪變速、螺母旋轉、使螺桿上下轉動，達到啟閉閘門的目的。本產品精選優質鑄鐵，裝配廠家電機，設計，性能穩定可靠，操作方便。

我公司生產的專業提供QL3-50T手動,電動兩用螺桿式啟閉機,本產品工作運轉可采用手動和電動兩種方式。螺桿式啟閉機采用蝸輪，蝸桿變速螺母旋轉，使螺桿上下運動。8T-60T設有油箱，加HJ-30潤滑油即可。其結構由機殼、機蓋、支架、螺母、螺桿、壓力軸承、螺桿、蝸桿、蝸輪手搖柄、電機、電器等組成。采用蝸桿傳動，蝸輪變速、螺母旋轉、使螺桿上下運動。本產品精選優質鑄鐵，裝配廠家電機，設計，性能穩定可靠，操作方便。

螺桿啟閉機的用途:
一、LQ型號螺桿式手電兩用單、雙吊點啟閉機,分為:3噸、5噸、8噸、10噸、12噸、15噸、20噸、30噸.為方便用戶,可生產雙吊啟閉機,是一種水利工程機械,主要用于水利工程啟閉機閘門六用,是農水建設、水電站等進水、退水閘的配套機械,山區、平原、有、無電地區均可使用.
二、特點LQ型系列螺桿式手電兩用啟閉機,在結構設計與使用性能上具有以下特點.
1、本機為手電兩用,可根據用戶需要,配備電動裝置,并配備手搖把2個,供手動使用.
2、本機設計生產執行標準為水利部DL/T5019-94《LQ型螺桿式啟閉機技術重要條件》.各部零件執行國家標準.
3、本機采用蝸輪、蝸桿變速,螺母旋轉,合螺桿作上下運動,帶動閘門啟閉.
4、螺桿長度可按用戶工程要求長度生產,雙吊點距按用戶要求設計而定.

QL型手電兩用螺桿式啟閉機，按吊點數分為單吊點和雙吊點兩大系列，按驅動方式分為手搖、手電兩用兩種方式。啟閉力如果是50噸、60噸的螺桿式啟閉機只供電動使用，供貨時，隨機手搖把兩套只供安裝，空載調整時手搖使用，負載時不推薦使用手搖。

卷?yè)P(yáng)式啟閉機適用范圍
該機是一種水利工程機械，廣泛用于水利工程閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區、污水處理廠、水利發電站、水庫（水閘、堤壩、隧道、管 道）等進水、退水閘的配套機械，山區、平原有、無電地區均可使用。根據用戶水利工程設計要求，還可生產雙吊點卷?yè)P(yáng)式啟閉機
卷?yè)P(yáng)式啟閉機主要由電動機、聯軸器、傳動軸、交油制動器、減速器、開式齒輪、卷筒、滑輪系、電器控制箱及機架組成，具有結構緊湊承載能力大，緊急情況下啟閉迅速等優點。
本產品分為固定式、移動式，并有單吊點和雙吊點供用戶選用。
卷?yè)P(yáng)式啟閉機結構及原理
本機由電動機、聯軸器、減速機、卷筒及底盤等組成。電機經聯軸器、減速機而驅動卷筒旋轉并纏繞鋼絲繩，鋼絲繩從卷筒的下方繞出。JK快速卷?yè)P(yáng)機、JM慢速卷?yè)P(yáng)機通過通電或斷電來實現卷?yè)P(yáng)機的工作或制動。操作和注意事項
1、工作前應認真閱讀本《卷?yè)P(yáng)機使用說明書》和隨卷?yè)P(yáng)機的有關資料如：《圓柱齒輪減速機使用說明書》、《電動機使用維護說明書》、《制動器使用說明書》、《電阻器使用說明書》、《鋼絲繩使用指南》等。
2、工作前，先檢查重物之重量應在機器拉力范圍以?xún)?nèi)，檢查鋼絲繩及其捆扎情況。
3、檢查機器的固定及各部聯接的牢固性，電器接線和接地的正確性及在減速機內注油。
4、檢查控制開關，閉合閘刀，用手按下啟動按扭，機器開始運轉，按停止按扭，電機停止轉動同時制動器自動剎車。
5、落下重物時，防止鋼絲繩張力松懈，在卷筒上保留的鋼絲繩不少于三圈。
6、按要求定期加油，工作前應空轉3-5分鐘。
7、卷?yè)P(yáng)機盡量不要露天存放，一旦露天存放必須做好制動輪和制動器防潮防雪雨保護。使用卷?yè)P(yáng)機前，要首先認真檢查卷?yè)P(yáng)機、制動器塊和制動輪有無銹死情況，有無油污，若有必須行處理然后再開機。
8、卷?yè)P(yáng)機在使用中，要經常檢查碳刷的磨損情況和接觸器工作情況，碳刷如磨損嚴重或損壞很容易引起接觸器觸點燒壞而引起電動機因缺項燒毀。
9、使用凸輪的卷?yè)P(yáng)機必須先用啟動，絕不可以用低檔啟動。
卷?yè)P(yáng)式啟閉機選用指南
    本系列啟閉機可分為單吊點和雙吊點兩種，啟門力QPQ、QPG、QPT型為50kN-2500kN;QPT型為50kN-1250kN,供用戶選用。
1、本系列產品型號說明。
2、QPQ QPK QPG QPT系列產品的啟門力或持住力是按照GB/783-65起重機械起重量系列規定優先系列選定。
3、QPQ QPK QPT QPG系列啟閉機不能做也合斜吊運行。
4、QPG QPK QPT QPG系列啟閉機的鋼絲繩采用6W(19)型，公稱抗拉強度1550～1700N/mm2。鋼絲繩隨機供應，常規每單機供40m。
5、啟閉機設有上下行程限位開關作極限保護運行。
6、啟閉機的吊點中心距應按參數中規定的范圍內選擇正確數值。
7、啟閉機械強度按輕型工作級別計算，電動機按智期運行；若工作級別需提高，用戶應提出，然后更換啟閉機制造圖樣種類，制造并供貨。
8、閘門吊耳的外形及動滑輪銷軸的連接方式應根據啟閉機動滑輪與閘門連接的銷軸尺寸來決定。
9、QPK系列啟閉機有快速、慢速兩種下降速度，慢速是正常通電情況下的速度；快速是電機不通電靠閘門自重(或水柱壓力)等荷重作用下帶動機快速下降，其快速值受調速器控制，不得超過5m/min，快速閉門時間一般為2min。
10、啟閉機啟門高度；用戶應提供參數值或給出閘門銷軸中心至啟閉機底座距離，有拉桿時則銷軸中心應為位置一節的上軸孔中心。
11、啟閉機基礎布置圖及作用在基礎上的負荷僅供水工建筑設計時參考。
12、用戶特殊要求雙方可協商解決。
13、隨機供應的電氣控制系統為單機單控。
14、用戶選購件名錄(另外計價)：
    a、用戶提出特殊電控系統
    b、手搖機構
    c、機構工作級別為Q3-中，Q4-重時(增加的費用)
    d、非本公司常規配置的過載保護及高度顯示裝置及其他附加要求
    e、加長部分鋼絲繩(單機超過40m時)
    f、用戶提供圖紙與本公司比較，增加的材料部分及選用的超高性裝置部分
15、本系列啟閉機技術參數，如有變更，恕不另行通知，以公司資料為準。
16、設備重量?jī)H供需方設計時參考，不作為用戶收貨依據。
