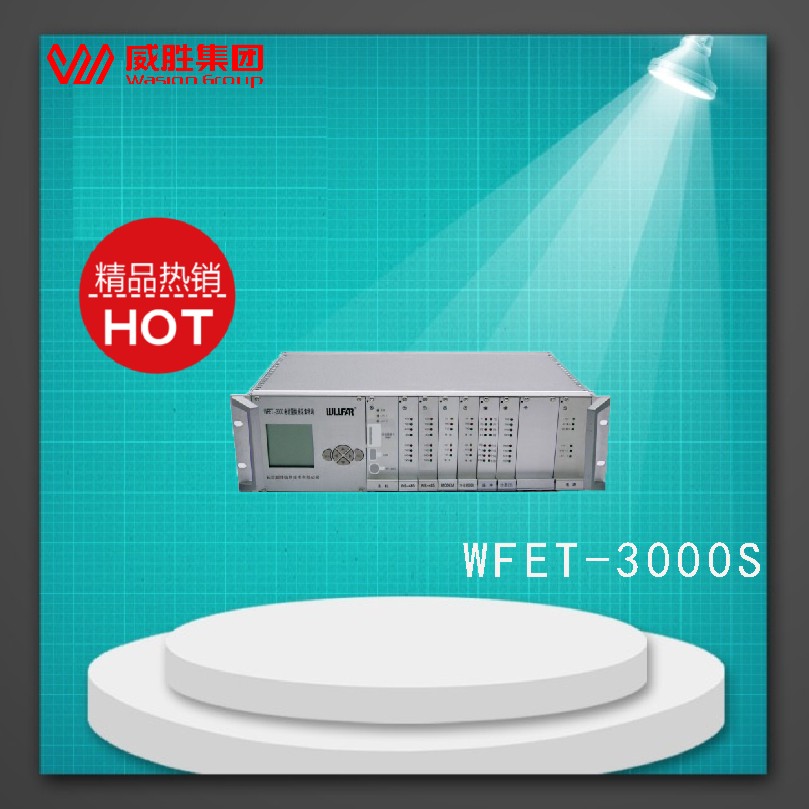

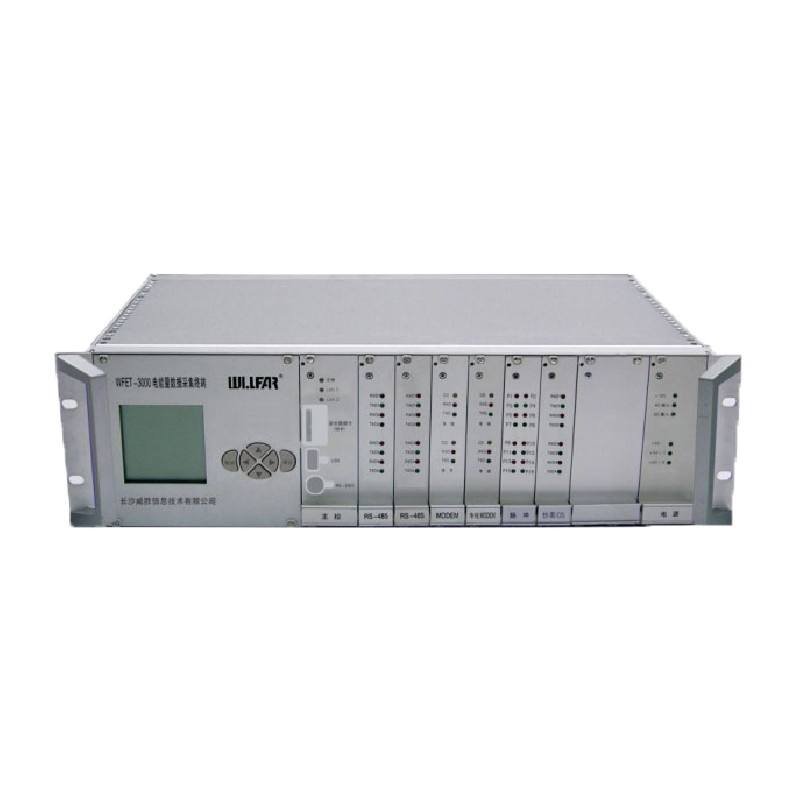

WFET-3000機架式采集終端 威勝WFET-3000

WFET-3000 終端采用機架式結構設計，主要應用于網調、省調、發電側等高端的市場需求，能夠滿足電表數量多、型號多樣、采集要求高、遠傳通道復雜多樣以及需要與多個主站通信的各中高等級電量關口。

WFET-3000機架式采集終端是長沙威勝信息技術有限公司在多年專業從事 ERTU研發應用的基礎上研制而成的，它采用高性能 32 位嵌入式 RISC CPU（ARm9 內核）硬件平臺、實時嵌入式 LINUX 操作系統軟件平臺、Ethernet/撥號 MODEM/專線 MODEM 等通信技術研制而成的新型電能量數據采集終端高端產品。

安裝終端
終端為 3U、19″標準工業機箱，可安裝在標準配電表屏上，如圖 2-1 所示，按以下步驟
安裝終端。
1〉 打開產品包裝
2〉 在電表屏上選擇易于操作的位置，拆下一個機位的擋板。
3〉 兩手抓住終端的把手將其沿著導軌推入表屏，并擰緊左右兩邊的固定螺釘。
4〉 按要求將各接線端子接入終端，詳細方法見第 2.2 節~第 2.5 節。
WFET-3000 電能量數據采集終端使用說明書（V2.0）
長沙威勝信息技術有限公司 - 7 -
5〉 將終端上電，開始參數設置和調試工作。

WFET-3000機架式采集終端 主要功能

數據采集
通過抄表 RS-485 和 CS 接口可定時采集電表上的各項數據并存儲，也可以人工隨機查詢并顯示。也可通過脈沖采集接口接收脈沖信號，并轉換為電量數據定時存儲。

參數設置
可以本地或遠程設置表計檔案和終端運行參數。

數據存儲
終端配置有大容量 Flash 存儲器可將 32 塊電表、時間間隔 15 分鐘的所有數據（電量、需量、瞬時量、失壓紀錄、報警、電壓合格率等）保存 30 天以上（選配更大容量 Flash則存儲時間更長），且在斷電情況下數據保存時間≥10 年。

系統對時
終端可通過主站遠程對時，也可通過本地 RS-232 口對時。

異常情況記錄
當終端本身出現故障時，可以自動產生記錄并保存。同時可以根據主臺的需要上傳相關信息。

數據通信
與主站通信可采用以太網、話音撥號 MODEM、模擬專線 MODEM 和上傳 RS-485 方式。主站通信規約采用 IEC60870-5-102 規約（本公司對此規約有擴展，稱之為 Willfar 102規約），兼容 DL/T 719 規約，在客戶需要時，可提供 SCTM 規約。數據傳輸采用兩級校驗，確保傳輸?shù)目煽啃裕袛?shù)據都帶有時標。

安全功能
具備密碼設置和權限管理，防止操作。
