一、設備的型號、規格、參數及性能

1、設備的主要技術參數：

2、設備的主要技術參

(A)  切割效率：330mm²/min

(B)  機床消耗功率：13KVA ；

(C)  電極絲直徑：Ф0.10～Ф0.30mm；

(D)  走絲速度：<15 M/min ；

(E)  粗糙度：Ra≤0.19μm；

(F)  精度（按JIS標準）：

     X軸的定位精度：±0.0015mm ；

     X軸的重復定位精度：±0.002mm ；

     Y軸的定位精度：±0.0015mm ；

     Y軸的重復定位精度：±0.002mm ；

     U、V軸的定位精度：±0.005mm ；

     U、V軸的重復定位精度：±0.003mm ；

 (G) 高速自動穿線AWF功能（10秒循環，0.10細線可自動穿線）

上述精度指標的校準已在日本工廠完成，以日本工廠出具的出廠精度報告為準。

二、機床的配置功能組成

1、機床結構：

（1） 高強度優質鑄鐵床身；

（2） 錐度機構；

（3） X、Y軸滾珠絲杠和精密直線導軌及交流伺服電機,U、V、Z軸交流伺服電機；

（4） 電控系統,高速無電解電源（高頻交流電源）；（變頻器→控制噴水馬達）

（5） 過濾系統及溫控裝置，配置日本原裝大金變頻冷水機。

（6） FANUC Series 31i-WB控制系統；（數控系統）

（7） 線切割工作液箱，變頻水泵；

  2、CNC系統的配置組成功能及其技術性能：

（1）CNC的硬件組成：

(A)  日本原產FANUC Series 31i-WB系統；

(B)  存儲卡,硬盤；

(C)  配置以太網和USB接口；

(D)  15″觸摸液晶；

(E)  RS232接口,USB鼠標接口；

(F)  系統接口。

（2）CNC的軟件組成及操作平臺：

操作平臺為windows系統。

（3）系統配置功能：

（A）坐標系：坐標、相對坐標，；

（B）圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能；

（C）直線、圓弧納米插補功能；

（D）錐度加工功能；

（E）短路、斷絲處理功能；

（F）停電記憶功能，加工結束自動停機功能；

（G）自動對端面、對中心功能；

（H）自動加過渡圓弧功能（任意）；

（I）菜單技術、自動編程功能；

（J）數據傳輸；

（K）配備電火花線切割專業加工工藝的系統；

（4）CNC系統的技術性能：

（A）5軸數控，5軸4個CNC軸聯動；

（B）錐度加工及補償功能，加工錐度標準±30°/80mm；

（5）CNC系統運行環境：

(A)  溫度范圍：5-30℃，溫度20±0.5℃；

(B)  相對濕度：40%-80%RH以下；

(C)  機床周圍無振源、無粉塵；

3、機床運行環境：

電網標準：電壓200V（-10%～10%），頻率50HZ；13KVA.

（機器內部有信號防干擾設計）

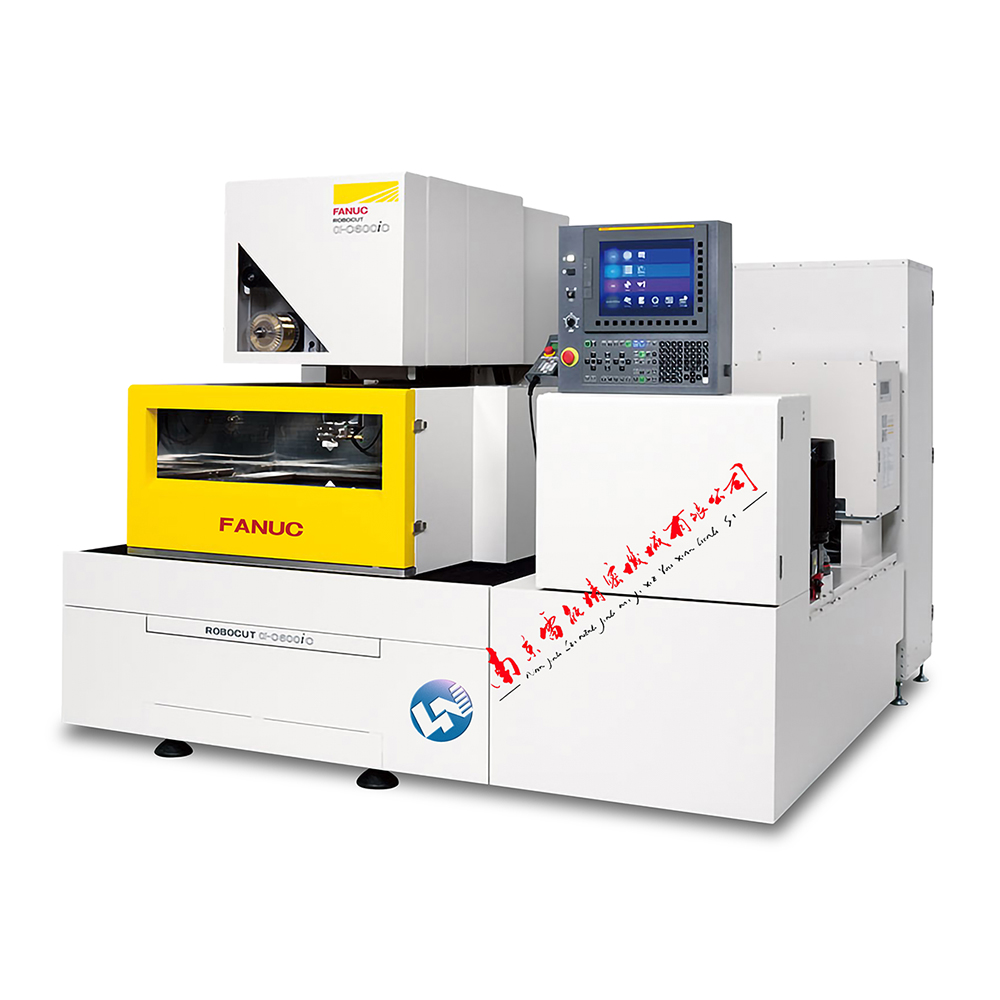

發那科慢走絲 ROBOCUTα-CiA seris FANUC電火花線切割機
尺寸155/165/130mm/15kg的輕巧，緊湊的高精度旋轉軸。采用了伺服電機和分離式檢測器的全閉環系統。配備有浸水檢測功能。
ROBOCUT旋轉軸CCR點：
利用旋轉軸進行90?分度切割，實現一次裝夾的多工序加工；

1975年，發那科臺慢走絲線切割機問世，并投放市場，經過近40年不間斷的技術革新；
如今被廣泛應用于模具加工、PCD加工、銅電極加工、醫療部品等各類零部件加工，并在日本、歐美、亞洲具有很高的市場占有率。

FANUC ROBOCUT從單個部件生產到組裝調試全部由日本FANUC制造完成，是具有高可靠性、高性能的慢走絲線切割設備。
CNC部分使用的是FANUC 級別的FANUC Series 31i-WB系統，該系統是標準規格中級別的，目前被廣泛應用。
CCR旋轉軸加工視頻(一臺線切割，可裝配兩個旋轉臺)

PCD加工系統特點：
利用旋轉軸實現高精度加工、利用接觸探頭實現刀面定位、利用PCD電源實現加工；

發那科慢走絲線切割搭載了PCD電源的，能夠?qū)?yīng)各種PCD材料。利用探頭對PCD表面形狀測定，實現高精度、加工。
由于加工液為水，所以不需要擔心火災情況，與油加工機相比實現更高速加工。
