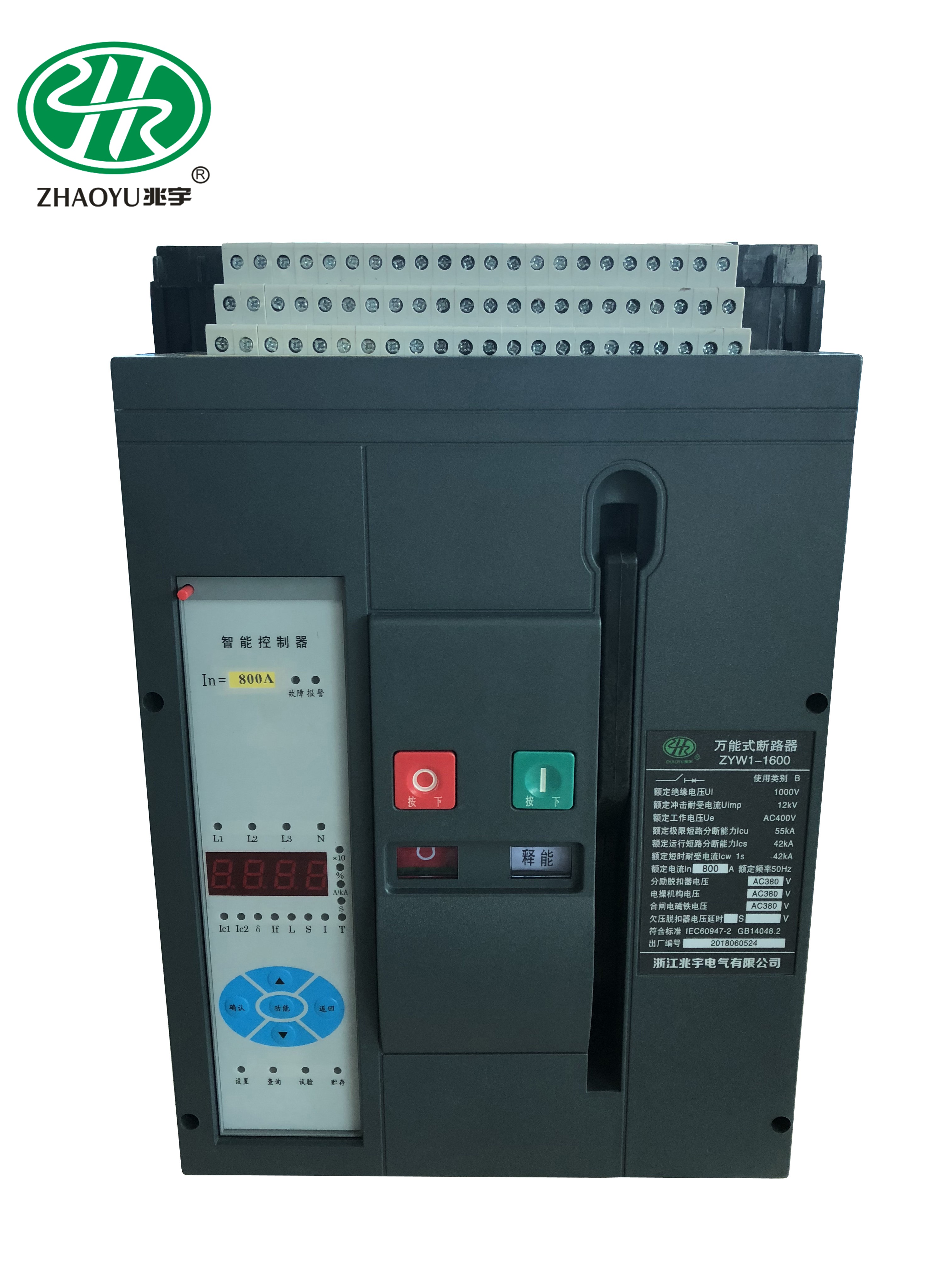

兆宇ZYW1智能型*式斷路器ZYW1-1600A*式智能斷路器

公司簡介

     浙江兆宇電氣有限公司是專業生產供應塑殼式、式、刀開關等低壓斷路器。我們擁有精良和完善的生產設備、試驗設備和檢測器具，并嚴格按照ISO9001體系的要求建立了具有我們特色的體系，確保產品的生產過程和企業各項質量管理工作完全處于質量受控狀態。
     本企業擁有多年從事低壓斷路器產品開發經驗的軟、硬件工程師，有一套管理嚴謹?shù)纳a(chǎn)規程和一支勇于創新的員工隊伍，為企業的發展提供了有力的保障。憑借優異的技術手段，完善的企業管理及靈活的經營機制，企業在生產管理一體化，信息化方面不斷拓展。競爭力的基石是成功的產品與良好的的售后服務，為此公司著眼于產品技術創新，生產高低壓斷路產品，掌握了此類產品的核心技術和關鍵技術，技術水平與國際杰出水平同步。
    兆宇電氣有限公司堅信，科技無止境，探索無止境，創新無止境。我們將加倍努力，提供更多、更好的產品，更優異的技術和更優質的服務。

本公司主營：智能型斷路器、式斷路器、框架式斷路器、塑殼斷路器、高低壓電氣等。

歡迎致電本公司咨詢，我們會用心對待每一筆交易，真誠對待每一位客戶電話

   客服熱線 ：  400-117-5517

       電話 ：  0577-61755517

       傳真 ：  0577-61755516

     手機 ：  18305771001

      QQ ：  1349608087

1、用途及適用范圍
    ZYW1-1600智能型低壓式斷路器（以下簡稱斷路器），適用于交流50Hz，額定工作電壓至690V,額定電流200A?1600A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地（漏電）等故障的危害。斷路器具有智能化保護功能，選擇性保護準確，能提高供電可靠性，避免不必要的停電。同時帶有開放式通訊接口，便于與現場總線連接，可實現“四遙”功能，以滿足控制中心和自動化系統的要求。配置相應的漏電互感器及智能控制器即可實現漏電保護。
   斷路器具有隔離功能，采用符號“ -/一”表示。額定工作電流630A及以下的斷路器，亦可用于交流50（60）Hz、400V配電網絡中作為電動機的過載、短路、缺相、欠電 壓和接地等故障保護。在正常條件下，斷路器亦可作為線路的不頻繁轉換及電動機的不頻繁起動之用。
   斷路器符合GB14048.1-2006《低壓開關設備和控制設備：總則》?，及GB14048.2-2008《低壓開關設備和控制設備第2部分：斷路器》：GB14048.4-2003《低壓開關設備及控制設備機電式接觸器和電動機起動器》等標準。







2、產品型號含義及其分類

2.1 分類
2.1.1 按使用類別分：
      主電路：A類（非選擇型）、B類（選擇型）及AC-3 （直接操作電動機）
      輔助電路：AC-15、DC-13
2.1.2 安裝方式：固定式  抽屜式
2.1.3 傳動方式：電動機傳動  手動
2.1.4 極數：三極  四極
2.1.5 按是否適合隔離分：適合隔離、不適合隔離
2.1.6 按是否需要維修分：需要維修、不需要維修
2.1.7 脫扣器種類：智能型控制器  分勵脫扣器、欠電壓瞬時（或延時）脫扣器
2.1.8 智能型控制器分類
      2L型：經濟型（基本功能）：
      3M型：基本型（基本功能+智能功能）：
      3H型：商級型（基本功能+智能功能+通訊接口）：





正常工作條件和安裝條件

■周圍空氣溫度
     上限值不超過+40℃，下限值不低于-5℃，24h平均值不超過+35℃；
       注：對于使用在周圍空氣高于+40℃或低于-5℃的工作條件，用戶應與本廠協商；
     安裝地點的海拔：不超過2000m。


■大氣條件
     大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，濕月的月平均大相對濕度為90%，同時該月的平均低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露，超過規定用戶應與本廠協商。


■防護等級：斷路器安裝在柜體內，且加裝門框，防護等級達IP40


■污染等級：III


■使用類別：B類


■安裝類別
     斷路器的主電路及欠電壓脫扣器線圈，電源變壓器初級線圈安裝類別IV；其余輔助 電路、控制電路安裝類別為III。

■運輸和儲存條件
     -25℃至+55℃,短時間內(24h內)可達+70℃。


■安裝條件
     斷路器應安裝在無BAO炸危險和導電塵埃、無足以腐蝕金屬和破壞絕緣的地方，且斷路器的垂直傾斜度不超過5度。







特點:

◆: 結構緊湊,體積小,分斷能力高.
◆: 封閉的觸頭系統,實現了零飛弧.
◆: 智能型脫扣器,具有自檢,測量,試驗,監控,數顯及通訊功能.附有通信接口,可用計算機集體控制.
◆: 滿足電網實現三段保護要求
◆: 空芯取樣電流互感器,精度高,線性度好.
◆: 全模塊結構,安裝維護方便,無需作任何調整








▲結構特點
    斷路器有固定式和抽屜式之分,把固定式斷路器本體裝入的抽屜座就成為抽屜式斷路器.斷路器本體由觸頭系統,滅弧系統,操動機構,電流互感器,智能控制器和輔助開關,二次插接件,欠壓,分勵脫扣器等部件組成;抽屜座由帶有導軌的左右側板,底座和橫梁等組成.


▲觸頭系統
    采用一擋觸頭系統,在同一觸頭的不同部位,觸頭單元既具有主觸頭的功能,也具有弧觸頭的功能,采用新型耐弧的觸頭材料,使觸頭在分斷短路電流后不致過分發熱而引起溫升過高觸頭系統采用多路并聯,降低電動斥力，提高觸頭系統的電動穩定性．


▲滅弧室
    每個極均設有一個滅弧室，其作用是將各電極分隔開，并相互絕緣，與斷路器的其它部分及操作人員相隔離；滅弧室全部置于斷路器的絕緣底座內，增加了滅弧室壁的機械強度，不致在分斷大短路電流時炸裂．

▲操作機構和手動，電動傳動機構
    機構位于斷路器正面，操動機構采用五連桿的自由脫扣機構，并設計成貯能形式．在使用過程中，機構總是處于預貯能位置，只要斷路器一接到合閘命令，斷路器就能立即瞬時閉合．預貯能的釋放可用手動釋能按鈕或合閘電磁鐵來完成．電動傳動機構自成一體，貯能軸與主軸之間通凹凸形楔口的活動聯結，裝拆方便．

兆宇 ZYW1-1600A
