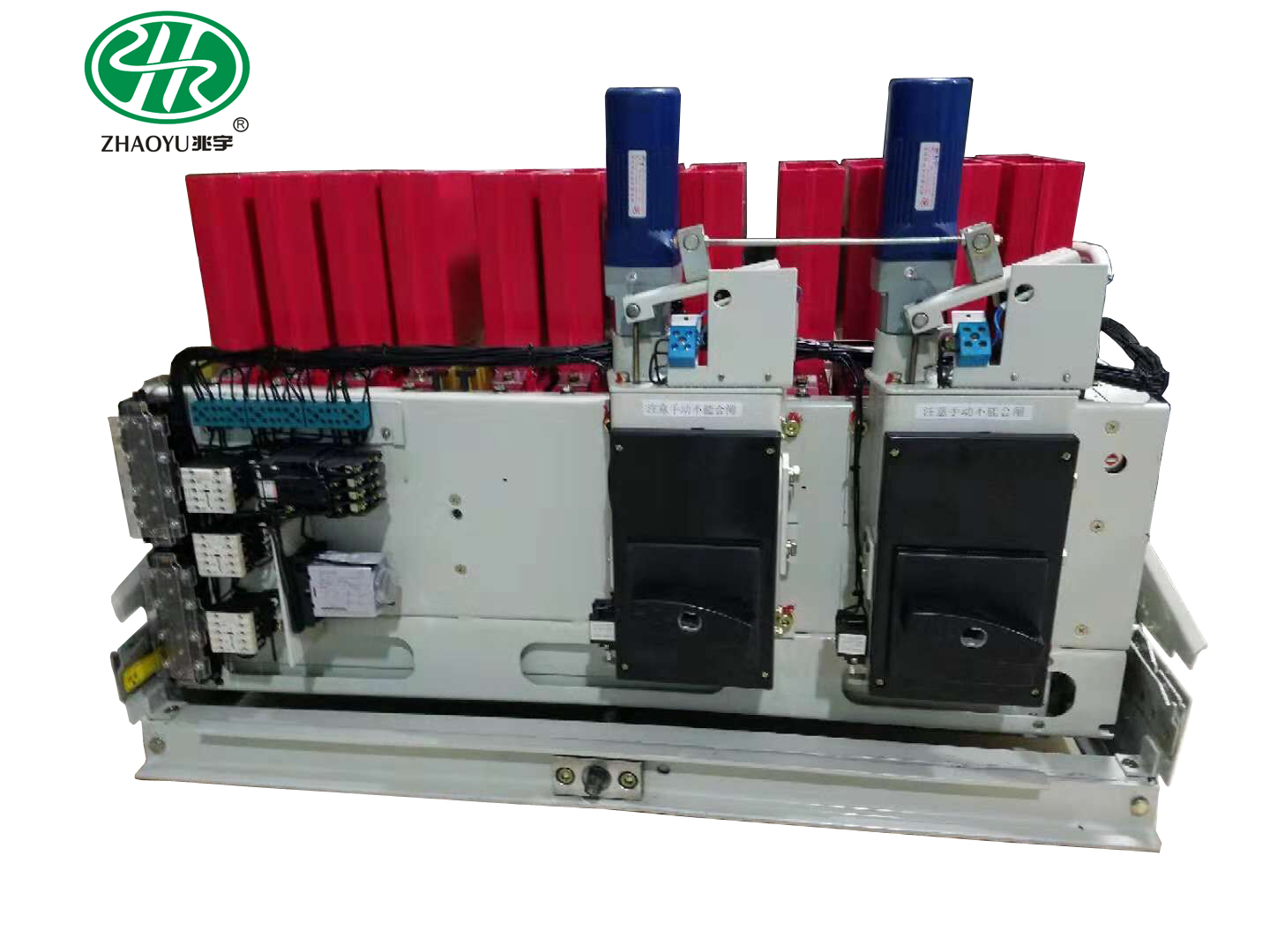

ME框架式斷路器DW17-4000A*式斷路器DW17框架式斷路器

公司簡介

    浙江兆宇電氣有限公司本著“品質,誠信至上”的原則,以實力和質量獲得業界的高度認可。

本公司主營：智能型斷路器、式斷路器、框架式斷路器、塑殼斷路器、高低壓電氣等。

兆宇 DW17-2500A

適用范圍

  DW17系列式斷路器（以下簡稱斷路器）適用于額定工作電壓交流至400V和690V，額定頻率50Hz，額定電流630A至4000A的配電網絡中，用來分配電能、保護線路和電源設備（如發電機、整流裝置等）免受過載、短路和欠電壓等故障的危害。也能真接起動電動機，且具有選擇性保護功能。
  核心特點：經典型號，即ME斷路器，主要用于過載、欠電壓、短路等




  正常的使用、安裝條件


     正常使用條件
      a）周圍空氣溫度上限不超過+40℃，下限不低于-5℃，24h的平均值不超過+35℃；
         注：在周圍空氣溫度不高于+40℃或低于-5℃的條件下使用的斷路器應與制造廠協商。
      b）安裝地點的海拔不超過2000m；
      c）大氣的相對濕度在周圍最DA溫度+40℃時不超過50%，在較低的溫度下可以有較高的相對濕度
     （例如20℃時的90%），并考慮到因溫度變化產生在產品表面上的凝露。
     正常安裝條件
      a）安裝條件：應垂直安裝，各方向的傾斜度不超過5°；
      b）污染等級：3級；
      c）安裝類別：斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈為Ⅳ級，其余輔助電路、控制電路為Ⅲ級。




   結構特征與工作原理


  結構特征
    DW17系列斷路器是一種可維護型的式斷路器，其外形可分為三個殼架等級額定電流。斷路器為立體布置形式，結構緊湊、體積小、重量輕、零部件通用性強，可以部件互換，具有較高的技術經濟指標。
     斷路器結構形式分固定式和抽屜式兩大類。抽屜式斷路器是在固定式的基礎上增加了主回路和二次回路插件、導軌、滑架、側板、絲桿等附件發展而成。抽屜式斷路器與固定式斷路器相比更具有經濟可靠的特點，由于更換方便，維護方便，所以更適用于不允許有較長時間停電的重要廠礦企業。此外，采用該抽屜式斷路器不僅可起一般斷路器的作用，還可省去一般開關柜所必備的隔離開關。




具體型號類別如下:

DW17式斷路器(ME斷路器)       DW17式斷路器(ME斷路器）       DW17式斷路器(ME斷路器)
電動快速固定水平（四級）             電動快速固定垂直（四級）              電動快速插入式（四級）
DW17-630                                    DW17-630                                      DW17-630
DW17-800                                    DW17-800                                      DW17-800
DW17-1000                                  DW17-1000                                     DW17-1000
DW17-1250                                  DW17-1250                                     DW17-1250
DW17-1600                                  DW17-1600                                     DW17-1600
DW17-2000                                  DW17-2000                                     DW17-2000
DW17-2500                                  DW17-2500                                     DW17-2500
DW17-3200                                  DW17-3200                                     DW17-3200


DW17式斷路器(ME斷路器)       DW17式斷路器(ME斷路器)        DW17式斷路器(ME斷路器)
電動預儲能固定水平                      電動預儲能固定垂直                       電動預儲能插入式
DW17-630                                    DW17-630                                     DW17-630
DW17-800                                    DW17-800                                     DW17-800
DW17-1000                                  DW17-1000                                   DW17-1000
DW17-1250                                  DW17-1250                                   DW17-1250
DW17-1600                                  DW17-1600                                   DW17-1600
DW17-2000                                  DW17-2000                                   DW17-2000
DW17-2500                                  DW17-2500                                   DW17-2500
DW17-3200                                  DW17-3200                                   DW17-3200
