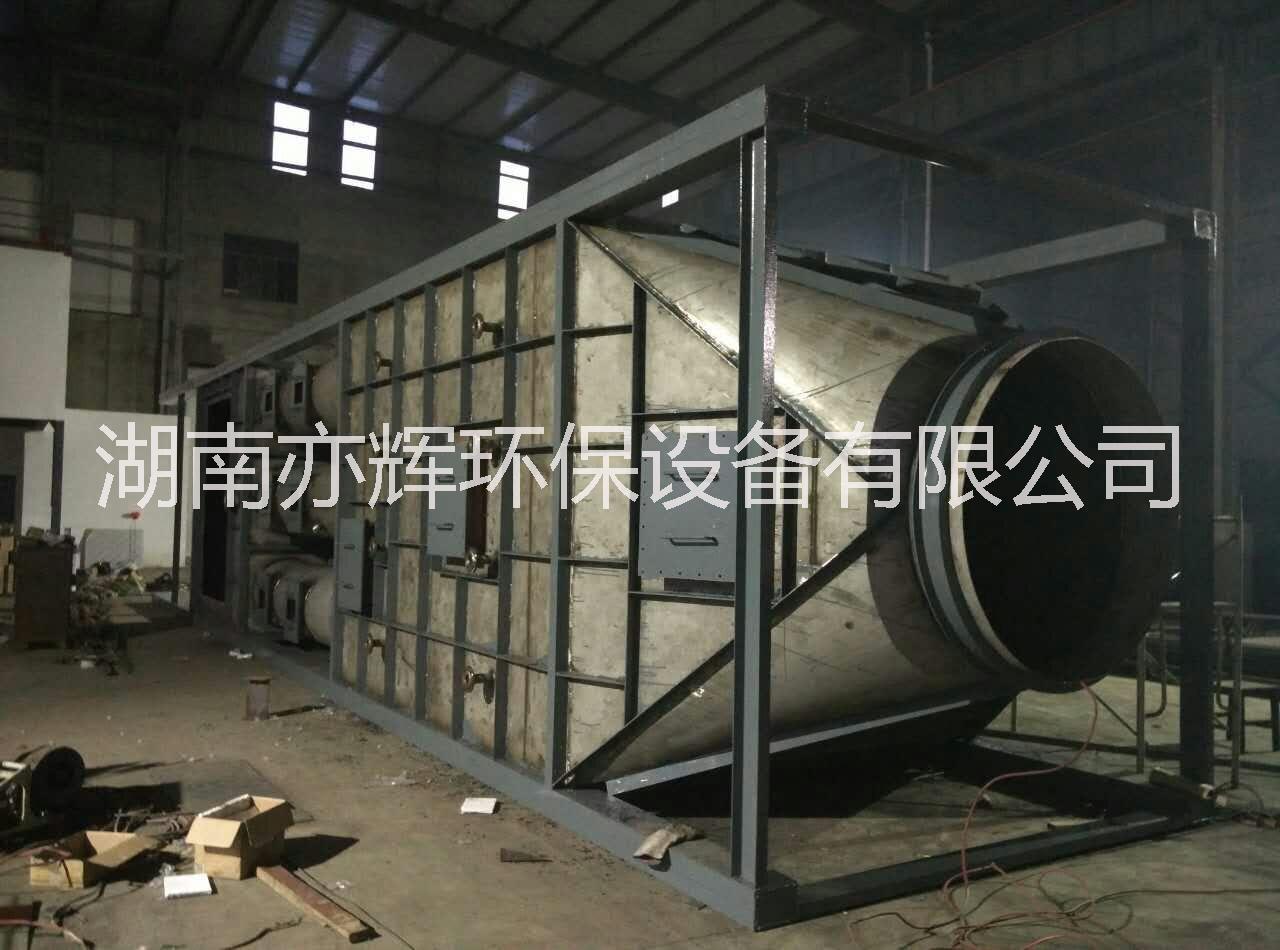

多膛爐氣動乳化脫硫塔脫硫、脫硝、除塵、消白一體化脫硫塔

氣動乳化脫硫塔技術重點

采用氣動乳化脫硫塔，優勢在于提高脫硫率、與生產完全同步的運行率、極低的運行費用；采用氣動乳化脫硫塔，關鍵在于脫硫塔的三耐二防，即耐磨、耐腐蝕、耐高溫、防堵塞、防結垢；基礎在于氣動乳化的機理結構、沒有噴嘴、316L不銹鋼材質。

完全落實三耐二防，是本次建設的重點。

氣動乳化脫硫，其經濟性?xún)?yōu)勢十分明顯，年運行費僅為其他脫硫方式的30%。

傳統脫硫方式存在的問題——無處不在的腐蝕結垢和堵塞

脫硫循環液含有鈣、鎂、鐵等離子。這些離子會在塔內結垢，垢是混合結晶體，成長速度很快，結垢以后，脫硫系統完全報廢。

其他脫硫方式所用的脫硫塔，離不開噴嘴，連續工作的噴嘴不可避免地磨損、腐蝕、結垢、堵塞。噴嘴堵死后，脫硫失效。

氣動乳化脫硫塔是不需要噴嘴的脫硫塔，沒有噴嘴，不會堵塞。

氣動乳化脫硫塔氣動乳化的防堵機理及耐腐機理

在氣動乳化脫硫塔的過濾元件不僅提供200mm×300mm的足夠空間作為氣流通道，更為重要的是，元件上面是高速旋轉的乳化液層。通過每個過濾元件的透鏡，可以一目了然地看到工作中的乳化液層，液層內的氣液進行著高速旋切碰撞，沖涮著過濾元件。過濾元件與水平面成50度角。極大的元件間空間，以及循環液停頓地高速旋切碰撞。

氣動乳化脫硫塔由316L不銹鋼制作，其耐磨、耐腐蝕、耐高溫價值已被證明，符合的316L不銹鋼，耐含高氯離子濃度在內的各種強腐蝕漿液溶液的腐蝕。

盡管316L不銹鋼材料的單價一直是A3鋼10倍。但從來不以其他材質做塔，從來沒有抱過任何僥幸心理，將脫硫塔穿孔風險轉由用戶承擔。高溫及熱交變應力、高磨損、重腐蝕下，其他材料塔內防腐都不可靠。用316L不銹鋼，萬無一失。

氣動乳化脫硫塔節能的氣動乳化

氣動乳化無噴嘴布液法僅對水量有要求，對水壓沒有要求，只要循環液夠流入脫硫塔就行，其他方法需要較高的水壓以求噴淋效果；氣動乳化脫硫塔能使用任何脫硫劑，以更小的液氣比，得到更高的脫硫率。非常節能。

其他脫硫塔都帶噴嘴，噴嘴必須克服0.15-0.2MPa的噴嘴阻力，才能產生符合脫硫要求的噴淋液，通常這種帶噴嘴的脫硫塔的循環泵揚程需要60m，而不需要噴嘴的氣動乳化脫硫塔循環泵揚程只需要20m，單項，在相同循環液量的前提下，氣動乳化脫硫已經節能66%，泵的揚程單項節能，僅為空塔噴淋的1/3。

由于氣動乳化是強傳質脫硫，處理同樣煙氣量、同樣濃度的含硫煙氣，其液氣比不到其他空塔噴淋脫硫的1/4。

低揚程、低液氣比，兩項疊加綜合節能效果明顯，氣動乳化強傳質、低揚程、低液氣比脫硫系統的能耗，僅為空塔噴淋脫硫能耗的1/10。

氣動乳化脫硫，塔阻低可為800Pa,不及空塔噴淋等方式的1/2。

小結：低揚程泵、低阻力塔、低循環液氣比，氣動乳化脫硫能耗極低，為用戶降低脫硫成本，在運行費中，能耗占60%至80%，降低了能耗這個大頭，用戶的脫硫費用大大降低，實實在在省錢。

因此，我們的脫硫系統不僅能實現節能減排，還能為企業增加經濟效益和社會效益。我們?yōu)橹档酶吲d的是，所有采用氣動乳化脫硫的用戶，從來不需要為脫硫排放超標而困擾，選擇氣動乳化脫硫，一勞永逸。

氣動乳化脫硫塔精巧設計以求

脫硫設計精巧，源于我們的10多年的脫硫經驗，我們?cè)趯?shí)踐中精益求精，發展出了減少對儀表控制的依賴、容易操作能全天候經濟運行的脫硫系統。而三耐二防、節能等用戶的切實需求，已經完全融入項目的每個設計細節。

氣動乳化建設得到國家的支持,雙旋流器氣動乳化脫硫塔獲國家，更重要的得到了電力、石化、有色、冶金多行業的用戶信任。

氣動乳化脫硫塔吸收系統的工藝流程

煙氣從脫硫塔下部的均氣室進入脫硫塔，在脫硫塔的吸收區，煙氣與循環液充分傳質，煙氣中的SO2被脫除，脫硫后煙氣經除霧后從塔頂離開脫硫塔。吸收了SO2的漿液落入塔的下部，流入脫硫塔循環槽，槽中被加入氧化空氣，漿液就地氧化生成石膏。

脫硫塔采用316L不銹鋼制作，確保脫硫塔不會因腐蝕而停用。脫硫塔的中部是核心部件-氣動乳化過濾單元，有16個過濾單元，每個高4.5m，內含2個旋流器，2個強傳質乳化層的存在，確保了煙氣中的SO2能穩定達標排放。脫硫塔的上方為除霧器，用來除去凈化后煙氣中夾帶的水分。除霧器是塔的一部分，除霧器要求氣流速度越小越好，速度小，水滴的動能小，設計的速度約2.5m/s。

塔下是循環槽，槽的底部布氧化空氣管，槽內設攪拌器，攪拌器防止循環漿液沉淀，循環漿液在循環槽內由脫硫循環泵送入脫硫塔脫硫，循環槽開有溢流口。

氣動乳化脫硫塔吸收機理

脫硫塔是系統的核心，氣流在塔內過塔高度15m，在塔內停留時間7秒。濕法煙氣脫硫效率由塔的傳質能力決定，與液氣二相在塔內接觸程度相關。在塔內，SO2被水吸收，成為（氧化后為），再與堿性物（或二性物）反應生成鹽及鹽。石灰石脫硫主要產物是石膏。其和反應為：

SO2的吸收：         SO2 (g) ? SO2 (aq)

SO2 (aq) + H2O ? H+ + HSO3-

HSO3- ? H+ + SO32-

HSO3的氧化          HSO3- + ?O2 ? H+ + SO42-

H+ + SO42- ? HSO4-

固體CaCO3的離解        CaCO3  ? CaCO3 (aq)

Ca(OH)2 (aq) ? Ca2+ +2OH-

中和反應                 OH- + H+ ? H2O (aq)

（有水生成，無CO2放出）

結晶反應            Ca2+ +SO42- + 2H2O ? O4?2H2O(s)

氣動乳化脫硫塔氣動乳化脫硫有八大顯著優勢：

⑴高脫硫率：它是目前市場上脫硫率高的設備，能針對各種原煙氣，設計脫硫率90%-99.7%之間。

⑵使用期長：脫硫塔整個塔體及內件，全部采用進口316L不銹鋼`制造，能耐高溫、耐磨損、耐腐蝕，設計使用壽命可達10年以上。

⑶低Ph值：整個脫硫過程，以酸性循環液運行，對脫硫塔、循環泵、及閥門管道起到酸洗作用，不至于結垢堵塞。

⑷低液氣比：脫硫塔的液氣比可以低至噴淋塔的1/5，可以從循環泵的流量直接體現。

⑸低循環液壓：氣動乳化脫硫塔是以水柱直接布液，沒有噴嘴，少了噴嘴的壓阻，沒有噴嘴結垢堵塞、腐蝕、磨損導致脫硫塔失效的隱患。

⑹省電節能：由于低循環液壓、小流量循環的雙重因素，使循環泵等設備小型化，省電節能。

⑺脫硫劑不受限制：如石灰、石灰石、泥堿性物、堿性氧化物以及工業廢液等。

⑻管理方便，運行可靠：脫硫塔免維護、免操作、無人值守。
