線纜護套表面缺陷檢測

【產品簡述】

　　無錫精質-【線纜護套表面瑕疵在線檢測系統】主要針對電纜、光纜、線纜的護套在進行護套生產時表面出現的鼓包、凹坑、露線、粗細不均勻等表面瑕疵進行在線檢測。

由于護套生產線是光纜、電纜、線纜的最后一道生產工序，由于生產線生產速度快、自動化程度高很容易對光纜護套造成瑕疵不良，如果不能直接在生產時對不良進行檢測、排除，將直接影響到光纜、電纜的產品質量，后期流轉到客戶中造成質量投訴，給生產廠方帶來很大的損失。

　　借助于高速自動化的在線檢測系統，可以有效的在線纜在線生產過程中進行檢測，有效的避免了傳統的人工肉眼檢測速度慢、易疲勞、精度低、無統計等缺點，實時高速的對產品進行表面質量控制，自動保存每一卷線纜的表面質量信息（位置、圖像、大小、護套直徑、缺陷類型等）。能夠有效的對不良品進行剔除，從而提高了產品質量及企業競爭力。

【系統功能】

【檢測原理】

　　系統采用機器視覺成像的原理，圖像采集單元由多臺CCD 相機和兩組環形光源組成。兩組環形光源構成均勻亮場，每臺相機可分別覆蓋超過線纜1/3 的區域，對線纜進行360°環繞掃描，可采集到均勻清晰的圖像。

生產線運行時，系統通過編碼器采集到信號，從而進行檢測。在產線運行過程中線纜通過相機的掃描區域，多臺CCD 相機根據編碼器采集到的產線速度信號進行同步拍攝，然后系統將采集到的圖像傳給圖像處理軟件，通過的圖像處理算法對圖像進行分析，從而有效的發現并判定瑕疵不良，同時自動聲光報警，提醒現場的工作人員。

　　簡易檢測原理圖如下圖所示:

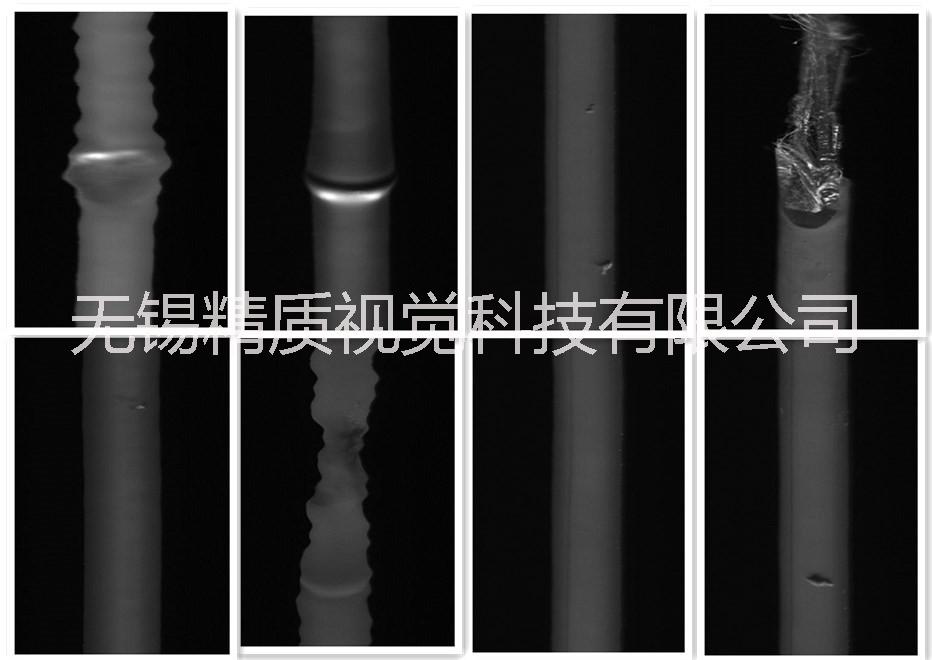

【瑕疵檢測圖片】

【系統軟件】

（a）   系統主界面

（b）歷史記錄查詢

（c）參數設定界面
