AM模塊全新升級更換新版外殼，安裝簡易;使用標準的modbusRTU通信協議，可以對接多種串口軟件，應用廣泛，通信簡單方便，新添加模塊做主站，自定義讀取，滿足各種需求，添加數據導出功能，實用性更加強大。內置雙看門狗，不死機，穩定運行。

提供C#，PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

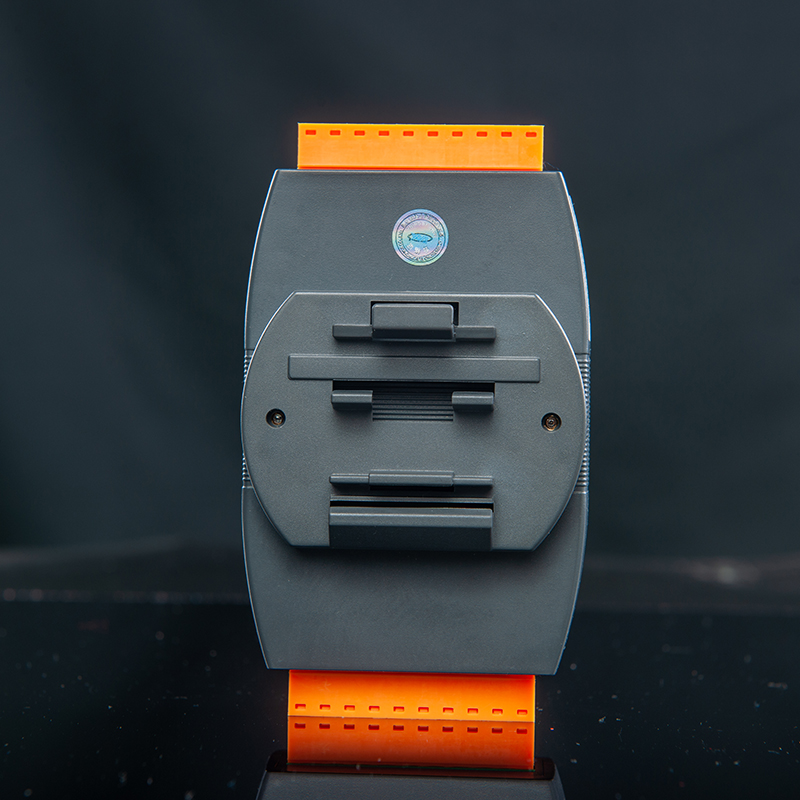

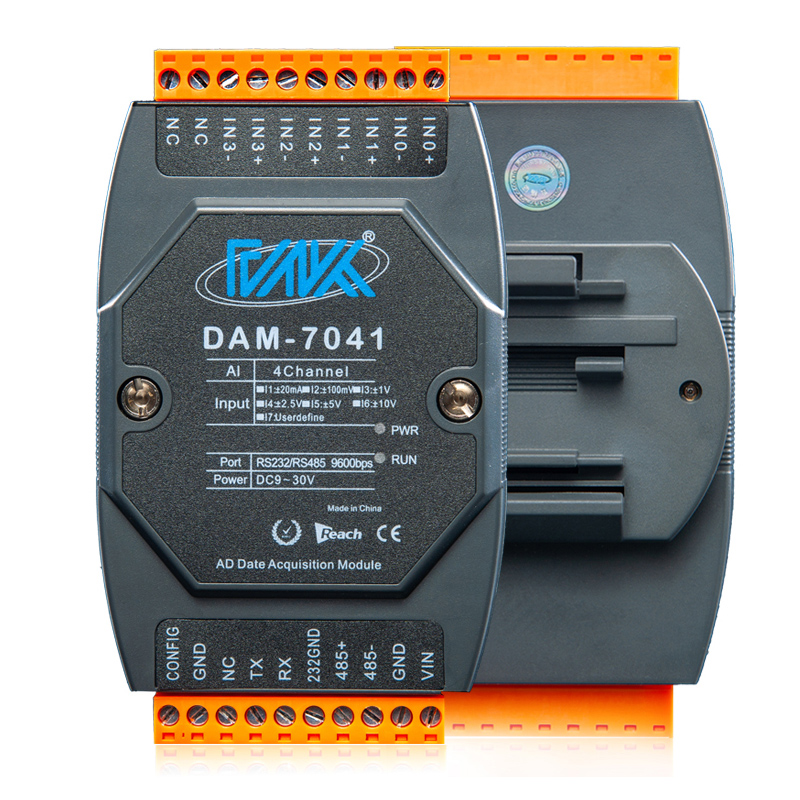

DAM-7041模塊是全新一代基于嵌入式系統的模塊式數據采集器，采用標準 DIN35 導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有 RS232 接口，方便與 PC 或 PLC 通信；模塊配置有 RS485接口，可單獨與 PC 或 PLC 通信，也可以與多個 485 模塊組網使用。模塊配有瞬態抑制電路，能有效抑制各種浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

數據采集模塊基于遠程數據采集模塊平臺的通信模塊，它將通信芯片、存儲芯片等集成在一塊電路板上，使其具有發送通過遠程數據采集模塊平臺收發短消息、語音通話、數據傳輸?shù)裙δ堋＿h(yuǎn)程數據采集模塊可以實現普通遠程數據采集模塊手機的主要通信功能，也可以說是一個"精簡版"的手機。電腦、單片機、ARM可以通過RS232串口與遠程數據采集模塊相連，通過AT指令控制模塊實現各種語音和數據通信功能。

支持Modbus 協議：

Modbus 協議是應用于電子控制器上的一種通用語言。通過此協議，控制器相互之間、控制器經由網絡（例如以太網）和其它設備之間可以通信。它已經成為一通用工業標準。有了它，不同廠商生產的控制設備可以連成工業網絡，進行集中監控。
此協議定義了一個控制器能認識使用的消息結構,而不管它們是經過何種網絡進行通信的。它描述了一控制器請求訪問其它設備的過程，如果回應來自其它設備的請求，以及怎樣偵測錯誤并記錄。它制定了消息域格局和內容的公共格式。
當在一Modbus網絡上通信時，此協議決定了每個控制器須要知道它們的設備地址，識別按地址發來的消息，決定要產生何種行動。如果需要回應，控制器將生成反饋信息并用Modbus協議發出。在其它網絡上，包含了Modbus協議的消息轉換為在此網絡上使用的幀或包結構。這種轉換也擴展了根據具體的網絡解決節地址、路由路徑及錯誤檢測的方法。
在Modbus網絡上轉輸

標準的Modbus口是使用RS232/RS485兼容串行接口，它定義了連接口的針腳、電纜、信號、位、傳輸波特率、奇偶校驗?？刂破髂苤苯踊蚪?jīng)由Modem組網。

控制器通信使用主—從技術，即僅一設備（主設備）能初始化傳輸（查詢）。其它設備（從設備）根據主設備查詢提供的數據作出相應反應。典型的主設備：主機和可編程儀表。典型的從設備：可編程控制器。

主設備可單獨和從設備通信，也能以廣播方式和所有從設備通信。如果單獨通信，從設備返回一消息作為回應，如果是以廣播方式查詢的，則不作任何回應。Modbus協議建立了主設備查詢的格式：設備（或廣播）地址、功能代碼、所有要發送的數據、一錯誤檢測域。

從設備回應消息也由Modbus協議構成，包括確認要行動的域、任何要返回的數據、和一錯誤檢測域。如果在消息接收過程中發生一錯誤，或從設備不能執行其命令，從設備將建立一錯誤消息并把它作為回應發送出去。

在其它類型網絡上轉輸
在其它網絡上，控制器使用對等技術通信，故任何控制都能初始和其它控制器的通信。這樣在單獨的通信過程中，控制器既可作為主設備也可作為從設備。提供的多個內部通道可允許同時發生的傳輸進程。
在消息位，Modbus協議仍提供了主—從原則，盡管網絡通信方法是“對等”。如果一控制器發送一消息，它只是作為主設備，并期望從從設備得到回應。同樣，當控制器接收到一消息，它將建立一從設備回應格式并返回給發送的控制器。

參數：

嵌入式實時操作系統

模擬輸入通道： 4 路差分

模擬輸入信號范圍： ±20mA， ±100mV，

±1V， ±2.5V， ±5V， ±10V

AD 轉換分辨率： 16 位

支持RS485  /RS232

測量精度：±0.1%（典型值）

轉換速率：20 次/秒（全通道）

寬供電范圍：DC +8～+36V

地址/波特率/量程可由用戶配置

支持 MODBUS-RTU 協議

支持模塊主動發送數據模式

±15KV ESD 保護

隔離耐壓：DC 2500V

工作溫度范圍：-40℃～85℃

工業級V0級防火塑料外殼保障產品應用各類環境安Q

標準 DIN35 導軌安裝

模擬量輸入接線



DAM-7041 模擬輸入為差分輸入，每個模擬輸入通道都有兩個接線端口，分別為模擬輸入正（INn+）與模擬輸入負（INn-）。電壓信號與電流信號可以直接接入模塊檢測，采J電流需要注意的是在定貨時需告知模塊用于采集電流信號，這樣模塊在出廠時會在模塊內部放置高精度電流檢測電阻且出廠時用標準電流信號校準。

通信接口

DAM-7041 配置有 1 路 RS232 與 1 路 RS485；RS232 可以直接與電腦連接；RS485 可以單個與 PLC 或其它主機連接，也可以多個模塊組網后與 PLC 或其它主機連接。

ASCII協議：

DAM 模塊支持 Custom-ASCII 協議(自定義的 ASCII 協議)，用戶可以通過簡單的 ASCII 命令方便的讀取測量數據和配置模塊參數，比如地址（0x01～0xFF）、波特率（300bps、600bps、 1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps）、校驗和狀態、開啟或關閉通道等。在條件允許的情況下，用戶還可以通過 ASCII 命令對模塊進行現場校準。

選型表：

關于誠控電子品牌介紹：

誠控電子，是國內有名的工業互聯網生態系統領企業，專注于工業物聯網前端信息傳感、數據采集、數據轉換及傳輸設備的研發、生產及銷售。公司緊跟工業4.0、物聯網發展步伐，以用戶需求和前沿技術驅動，推動行業進步，自主研發的產品包括多種總線數據采J模塊、分布式采J模塊、無線通訊數傳采J模塊、工控機、傳感器、無風扇工業電腦、工業平板電腦等。企業通過了國J質量體系，CE歐盟質量體系，產品被廣泛應用于環境、電力、通訊、航天、等領域。更多型號選型請登錄誠控電子。

售后保障：

本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
