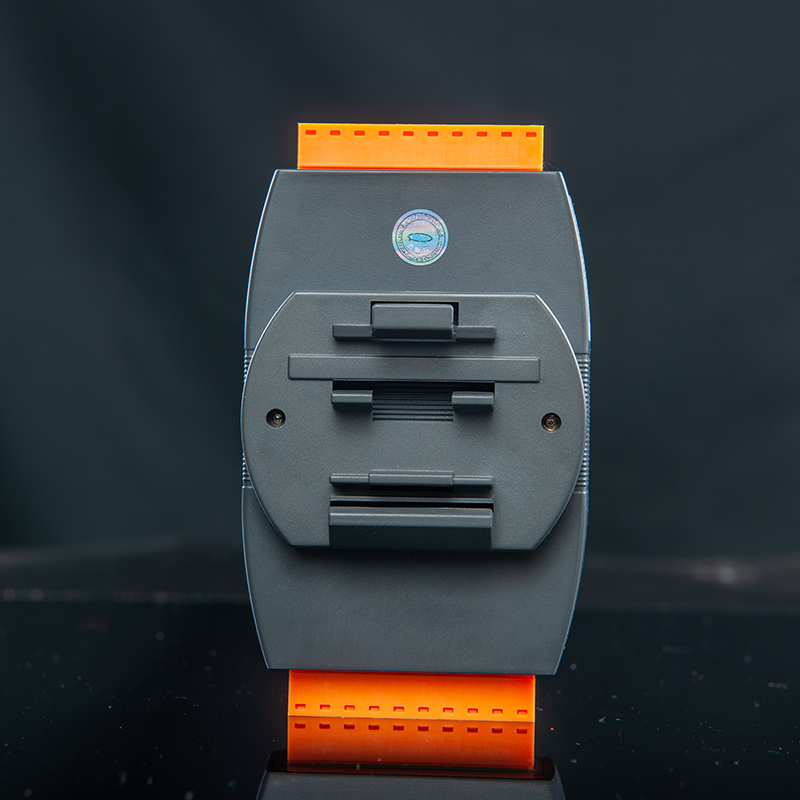

工業級開關量輸入模塊繼電器輸出模塊 DAM-5008

DAM模塊全新升級更換新版外殼，安裝簡易;使用標準的modbusRTU通信協議，可以對接多種串口軟件，應用廣泛，通信簡單方便，新添加模塊做主站，自定義讀取，滿足各種需求，添加數據導出功能，實用性更加強大。內置雙看門狗，不死機，穩定運行。

提供C#，PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

概述：

DAM模塊是全新一代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模模塊配置有RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-5008是工業級繼電器輸出模塊，可輸出8路繼電器信號；適用于工業現場的多種控制系統。

DAM-5008采用的磁隔離技術，有效保障數據采集的速度、可靠及安全。

產品特性：

◆嵌入式實時操作系統

◆繼電器輸出通道：8路

◆寬供電范圍：DC 9～30V ◆觸點容量：250V 3A

◆地址/波特率/校驗位/停止位可配置

◆支持Modbus RTU協議

◆RS485隔離通信

◆±15KV ESD保護

◆隔離耐壓：DC 1500V

◆工作溫度范圍：-40℃～80℃

◆工業級ABS塑料外殼，標準DIN35導軌安裝

功能配置◆ 模塊型號 DAM-5008 輸出通道 8路 RS485 支持

模塊工作原理圖：

 輸出隔離

所有繼電器輸出端子，均與內部系統隔離。

 通信隔離

產品采用隔離RS485方案，使用DCDC電源和磁耦合技術將通信與系統單獨隔離開，通信設備之間共模干擾。

 浪涌保護

模塊配有瞬態抑制電路，能有效抑制浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

 繼電器輸出

DAM-5008模塊配置有8路繼電器輸出通道；可以直接替代中間繼電器使用，適用于路燈控制，噴水控制，接觸器驅動，電磁閥驅動等。

輸出等效電路：

 通信接口

DMA-5008配置有1路RS485， RS485可以單模塊與PLC或其它主機連接，也可以多個模塊組網后與PLC或其它主機連接。

 RS485連接

DAM系統模塊RS485接口為標準RS485接口

                      DAM模塊通過RS485接口與其它設備組網連接示意圖

DMA-5008模塊通信模式通常為主從模式（一問一答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

 通信地址

DMA-5008模塊通信地址范圍為01～FC(1～252)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信速率

DMA-5008模塊RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信協議

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如地址、波特率、校驗位和停止位、開啟或關閉通道等。詳細的ASCII命令說明請參考后續章節。

 Modbus RTU協議

Modbus協議是一種已廣泛應用于當今工業控制領域的通用通訊協議。通過此協議，控制器相互之間、或控制器經由網絡（如以太網）可以和其它設備之間進行通信。

DAM-5008模塊支持工業標準MODBUS-RTU協議，模塊通過ASCII命令配置為MODBUS -RTU協議后，可以工作于MODBUS從站狀態。可以實現與多種品牌的PLC、RTU或計算機進行通訊。

選型表：

溫度采集模塊	AIAO輸入輸出模塊	開關量入輸出模塊	AI模擬量輸入模塊			AO模擬量輸出模塊	稱重采集模塊	交流輸入采集模塊
30系列	40系列	50系列	60系列	70系列	80系列	DA系列	10系列	20系列
DAM-3043	DAM-4220	DAM-5161	DAM-6010	DAM-7011	DAM-8021	DAM-DA	CK-1021	DAM-2041
DAM-3088	DAM-4044	DAM-5016	DAM-6020	DAM-7021	DAM-8041	DAM-DA04	CK-1041	DAM-2081
DAM-3063	DAM-4424	DAM-5008	DAM-6040	DAM-7041	DAM-8082	DAM-DA08E	CK-1101	CK-2161
DAM-3046		DAM-5088	DAM-6080	DAM-7082	CK-8150		CK-1121	CK-2441
CK-3153		DAM-5055	DAM-6084	DAM-7082P
CK-3163			DAM-6081	CK-7150
CK-3168			DAM-6041
CK-3083			DAM-6160

提供C#，PLC，三菱PLC，歐姆龍PLC，臺達PLC，威綸通觸摸屏通信實例demo。并提供模塊調試助手

售后保障：

本產品自售出之日起提供兩年質保，7x24小時技術服務，凡用戶在遵守貯存、運輸及使用要求的條件下產品損壞，或產品質量低于技術指標的，免費返廠維修。因違反操作規定和要求而造成產品損壞的，需交納器件費用和維修費。
