波形護欄有哪些組成部分/波形護欄多少錢一米

波形護欄有哪些組成部分/波形護欄多少錢一米

護欄板產品特點：
防腐性能好，坑老化，美觀大方，安裝簡便快捷，具有抗沖擊性好，成本低，壽命炒年糕，安全性高，綠色環保等優點。


護欄板的用途：
主要用于公路車道的隔離防護


護欄板的工藝：
優質鋼板（一般為Q235）--酸洗--沖壓（兩波或三波）--熱鍍鋅--鈍化--噴塑（可不做）
常用規格：
雙波波形護欄板：4320*310*85*3/4；
三波波形護欄板：4320*506*85*4；
雙波立柱：114/140mm×4.5mm×高度；
三波立柱：130*130mm×高度；                                                             一般立柱間距分為2米間距和4米間距；
立柱與板子相連接的方式有防阻塊式和托架式兩種。


波形護欄相關參數：
（1）波波形板：長度4320mm ,板寬310mm(平板寬480mm) ,波深85mm ,板厚3mm/4mm 。
（2）三波波形板：長度4320mm ,板寬506mm,波深85mm ,板厚4mm 。
（3）圓立柱：直徑140/114mm ,立柱壁厚4/4.5mm ,立柱長度1000mm /1200mm/ 1500mm/ 1800mm/ 2000mm/ 2150mm。
（4）方立柱：邊長130mm , 壁厚6mm , 長度2540mm 。
（3）柱帽：厚度2/3mm, 孔距100/150mm, 直徑114/140mm。
（4）防阻塊：196*178*200mm， 厚度分3/4/4.25/4.5mm。
（5）托架：長300mm, 寬70mm，厚度分4mm/4.5mm。
（6）螺栓：M16*170 / M16*150 / M16*50 / M16*42 / M16*35


波形護欄屬于：冷軋，半鋼性護欄。


材質：Q235


波形護欄表面處理：熱浸鋅、冷鍍鋅+噴塑、熱浸鋅+噴塑。


波形護欄原理：當收到外力作用時，通過護欄板和立柱變形，吸收撞擊力，保護行人和車輛。


波形護欄應用：目前廣泛應于于國內高速公路、一級、二級公路、省道、縣道以及景區、鄉村公路等。


波形護欄作用：安全防護、美化環境。


波形護欄最常用型號：Gr-A-4E。每1000米Gr-A-4E護欄構件用量分別為：波形板250張。立柱250根。柱帽250個。防阻塊（或托架）250個。螺栓M16*170，250套。M16*42,250套。M16*35，2000套。




主要用途
工業、農業、市政、交通等行業的圍欄、裝飾、防護等設施。
1、用于高速公路上的波形護欄配置：護欄板4320*310*85*4.0mm，立柱140*4.5*2150，防阻塊4.5，拼接螺栓用M16*42，連接螺栓M16*45，主螺栓M16*180，墊片4.0噴塑。
2、用于省道上的波形護欄配置：護欄板4320*310*85*4.0mm，立柱140*4.5*1980，防阻塊4.0，拼接螺栓用M16*42，連接螺栓M16*45，主螺栓M16*170，噴塑。
3、用于縣道上的波形護欄配置：護欄板4320*310*85*3.0mm，立柱114*4.5*1980，防阻塊4.0，拼接螺栓用M16*35，連接螺栓M16*42，主螺栓M16*150，噴塑。

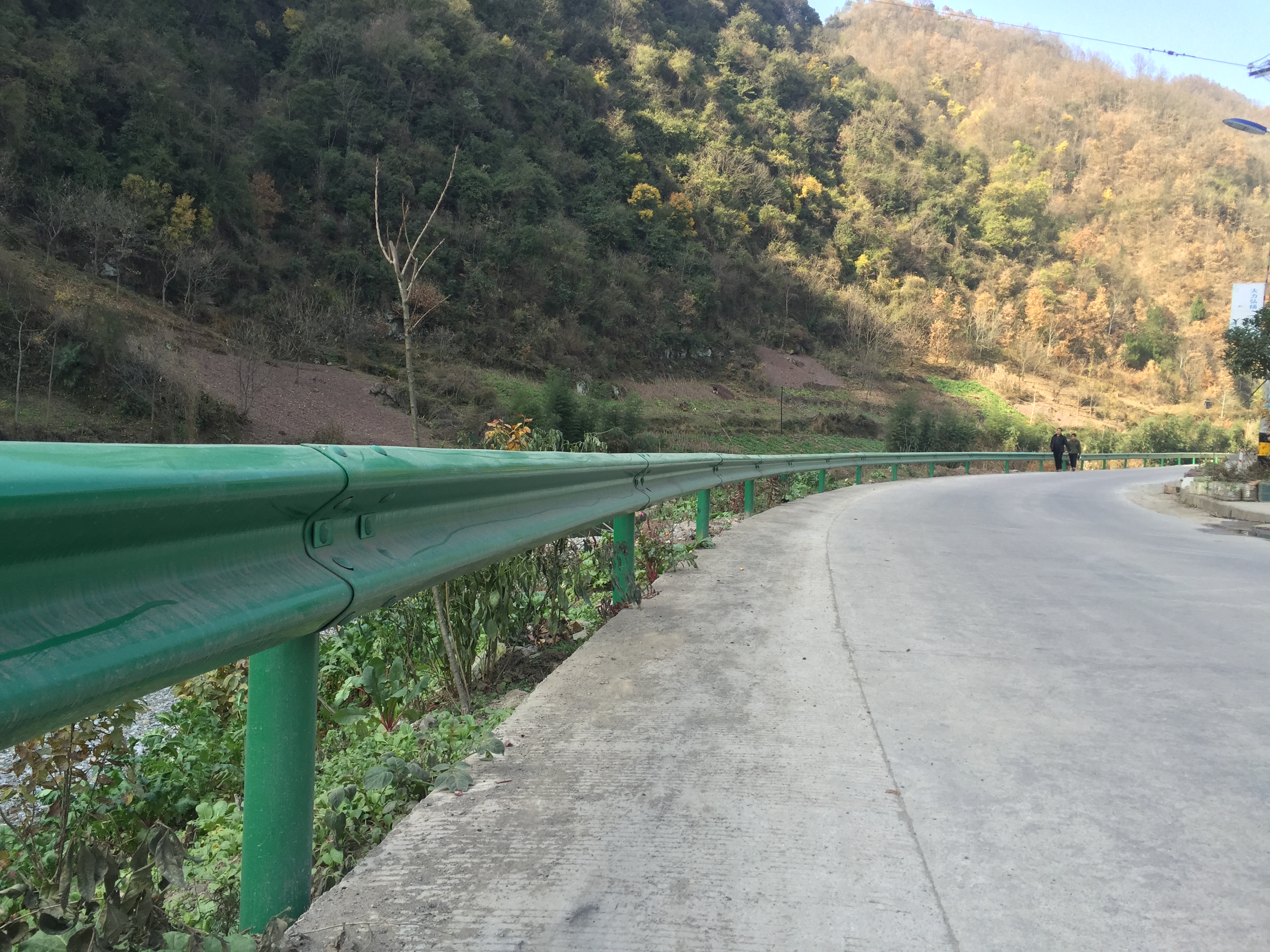

4、用于鄉道上的波形護欄配置：護欄板4320*310*85*3.0mm，立柱114*4.5*1600，托架，拼接螺栓用M16*35，連接螺栓M16*42，主螺栓M16*150，






標準用量


公路波形護欄板用量：標準段立柱間距4米，每公里用250塊板，250根立柱，端頭2個，柱帽250個，
防阻塊250個，連接螺栓M16×170/42 250套，拼接螺栓M16×35 2000套。




波形梁護欄產品介紹：


    常用路側波形梁護欄按防撞等級可分為B、A、SB、SA、SS五級，高速公路防撞護欄是典型的冷彎型鋼產品；二波護欄板常用規格是4320mm×310mm×85mm×3/4mm，立柱為114/140 mm×4.5mm；三波護欄板常用規格是4320mm×506mm×85mm×3/4mm.浸塑波形護欄防腐性能更好，先熱鍍鋅，然后再浸塑，達到雙重防腐效果。
護欄分類：
波形梁護欄一般按設置地點和防撞等級來分類。
按設置地點可以分為路側護欄和中央分
按防撞等級可分為A級和S級。S級護欄屬于加強型，適用于道路兩側特別危險的路段使用，A級用于公路。
按防撞等級一般可分為A級和B級。A級護欄屬于加強型，適用于路側特別危險的路段使用，B級用于公路。

(2)、施工方法


a立柱安裝


（a）采用打入法設置立柱。打入法設置立柱，應嚴格按照鋼釬確定的位置，首先安放自制導向器，再將立柱沿導向孔打入，以確保垂直度。立柱打入土中應至設計深度，當打入過深時，不得將立柱部分拔出加以矯正，而須將其全部拔出，等到基礎壓實后重新打入。立柱安裝應與設計圖紙相符。并與道路線形相協調，立柱應牢固地埋入土中，達到設計深度，并與路面垂直。


（b）如打入困難時，可采用鉆孔法或開挖法安裝立柱。當采用鉆孔法進行立柱安裝時，立柱定位后應與路基相同的材料回填，并分層夯填密實，使其具有不低于相鄰原狀土的密實度。當采用開挖法施工，埋設立柱時，回填料應采用良好的相同材料并分層夯實（每層厚不得超過15cm），回填土的壓實度不應小于相鄰原狀土。巖石中的柱樁應用粒料回填并夯實。


（c）考慮到護欄結構對景觀及駕駛員的視線誘導的影響，立柱安裝就位后，應立即進行垂直度、位置、標高的檢查。垂直度檢查采用靠尺逐根檢查。位置檢查、間距檢查直線采用鋼尺檢測，曲線段采用偏角法使用經緯儀檢測；橫向位置檢查采用尺量道路中心線與立柱橫向間距。標高檢查，以路緣石內側路面為基準，采用自制?；蛩疁?zhǔn)儀逐根檢查。其水平方向和豎直方向應形成順暢的線形。漸變段及端部立柱的安裝為施工時需重點注意的部位，施工中應嚴格控制立柱位置、高度、注意拋物線形。


b防阻塊、波形梁、端頭的安裝


（a）在調整好立柱后，即可安裝托架（防阻塊）。托架（防阻塊）通過連接螺栓固定于波形梁與立柱之間。在擰緊連接螺栓前應調整托架（防阻塊）使其準確就位。


（b）波形梁通過拼接螺栓相互拼接，并由連接螺栓固定于托架（防阻塊）上。路基護欄、波形梁的搭接方向是安裝的關鍵，嚴格按照?qǐng)D紙進行安裝。搭接方向應與行車方向一致。波形梁在安裝過程中應不斷進行調整。因此，不應過早擰緊其連接螺栓和拼接螺栓，以便在安裝過程中利用波形梁的長圓孔及時進行調整，使其形成平順的線形，避免局部凹凸。當護欄的線形認為比較滿意時，方可最后擰緊螺栓。托架（防阻塊）與波形梁之間連接螺栓不宜擰得過緊，以便利用長圓孔調節溫度應力。


（c）端頭梁通過拼接螺栓與標準段護欄相互拼接。端頭梁施工方法與波形梁基本相同。


分段施工完畢后，自檢合格并報請監理工程師驗收。


注意事項：


（1）立柱不得有明顯的扭轉，不得焊接加長，端部毛刺必須。立柱放樣應以公路上的控制點為基礎，根據量距情況對立柱間距作適當調整；立柱安裝應與設計圖紙相符，并與道路線形協調；立柱必須牢固地埋入土中，并埋入深度必須達到設計所規定的深度，且與地平面垂直。


（2）無論采用何種方法安裝護欄，承包人應盡量避免損壞路面下埋設的管線設施，若造成損壞時承包人應負責修好，損壞后的修理費用由承包人承擔。


（3）護欄安裝完畢后，水平方向和豎直方向應形成順暢的線形。應對景觀及駕駛員的視線有良好誘導。


（4）設置于路側的波形梁護欄，不應使護欄面侵入公路建筑界限以內。


（5）波形梁板一般應采用連續輥壓成形。波形梁上的螺栓孔必須定位準確，每一端部的所有拼接螺栓孔應一次沖孔完成。


（6）立柱安裝完畢至柱帽安裝期間，應防止立柱內掉入雜物。


（7）波形梁的連接螺栓及拼接不宜過早擰緊。


（8）在擰緊連接螺栓前應調整托架（防阻塊）準確就位。


（9）護欄、端頭、立柱長度和寬度方向不允許焊接，構件不應出現裂縫。


（10）防阻塊不得有明顯的扭轉。端面切口應平直，毛刺必須。焊縫應光滑平整，焊縫位置應位于任一無螺孔的平面上。


（11）端頭不得有明顯的扭轉。切口應垂直，端部毛刺必須。曲線部分應圓滑平順。
