鄉村鍍鋅波形護欄板 規格 安裝一步到位

鄉村鍍鋅波形護欄板規格安裝一步到位

1.分類
按表面處理分為熱鍍鋅波形護欄和鍍鋅噴塑兩種。
鍍鋅噴塑高速公路波形護欄按設置地點可以分為路側護欄和中央分隔帶護欄。
按防撞等級可分為A級和S級。S級護欄屬于加強型，適用于路側特別危險的路段使用，A級用于公路。常用路側波形梁護欄按防撞等級可分為B、A、SB、SA、SS五級。
2規格型號規格
（1）雙波波形護欄板：長度4320mm ,板寬310mm ,波深85mm ,板厚3mm/4mm 。
三波波形護欄板：長度4320mm ,板寬506mm,波深85mm ,板厚4mm 。[1]
（2）圓立柱：直徑140/114mm ,立柱壁厚4/4.5mm , 立柱長度1200mm/ 1500mm/ 1800mm/ 2150mm。
方立柱：邊長130mm , 壁厚6mm。
（3）柱帽：厚度2/3mm, 孔距100/150mm, 直徑114/140mm。
公路波形護欄規格（4）防阻塊：196*178*200mm， 厚度分3mm/4mm/4.25mm/4.5mm。
托架：長300mm, 寬70mm，厚度分4mm/4.5mm。
（5）螺栓：M16*170 / M16*150 / M16*50 / M16*42 / M16*35[2-4]

型號
護欄構造形式代號
Gr——波形梁護欄
Grb——有防阻塊的波形梁護欄
高速公路護欄Grd——組合型波形護欄
Gc——纜索護欄
Gw——混凝土護欄
Gwb——基本型混凝土護欄
Gwm——改進型混凝土護欄
防撞等級代號
A——路側A級
S——路側S級
熱鍍鋅波形護欄Am——中央分隔帶A級
Sm——中央分隔帶S級
埋設條件代號
E——埋設于土中
Em——中央帶混凝土護欄，嵌鎖在基層中
E1——路側混凝土護欄，埋置在基層中
E2——路側混凝土護欄，與下部構造物連接
波形護欄B——埋設于混凝土基礎中
R——混凝土護欄通過傳力鋼筋與基礎連接

(1)、施工方案


嚴格按招標文件要求選購材料，所有鋼材按招標文件要求必須有材料質量證明。波形梁鋼護欄的所用鋼構件均采用熱浸鍍鋅進行金屬防腐處理，高強度螺栓進行熱浸鍍鋅處理后對高強度螺栓連接表面要涂黃油，并進行磷化潤滑處理，在出廠時應密封包裝，以防運輸、保存期間生銹或弄臟。


總的施工順序為先單面護欄后雙面護欄，最后防眩設施安裝，采用分段施工，逐段連接，按段自檢，實施全過程質量控制，確保全線優質完工。


施工隊設置打樁隊二組，安裝隊二組，測量隊一組，維修隊一組，運輸隊一組，共計15人。擬配備打樁機2臺，交流電焊機2臺，載重汽車1輛。


(2)、施工方法


a立柱安裝

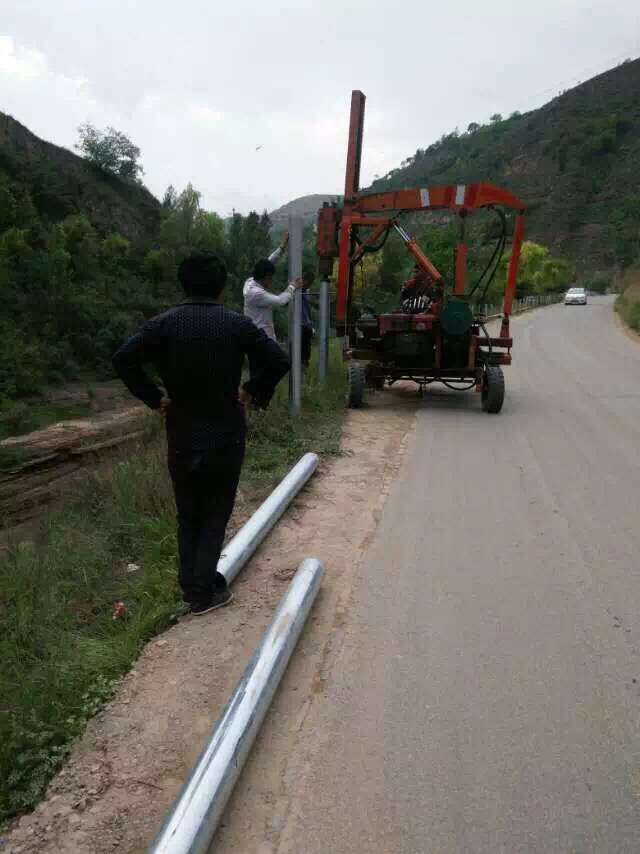

（a）采用打入法設置立柱。打入法設置立柱，應嚴格按照鋼釬確定的位置，首先安放自制導向器，再將立柱沿導向孔打入，以確保垂直度。立柱打入土中應至設計深度，當打入過深時，不得將立柱部分拔出加以矯正，而須將其全部拔出，等到基礎壓實后重新打入。立柱安裝應與設計圖紙相符。并與道路線形相協調，立柱應牢固地埋入土中，達到設計深度，并與路面垂直。


（b）如打入困難時，可采用鉆孔法或開挖法安裝立柱。當采用鉆孔法進行立柱安裝時，立柱定位后應與路基相同的材料回填，并分層夯填密實，使其具有不低于相鄰原狀土的密實度。當采用開挖法施工，埋設立柱時，回填料應采用良好的相同材料并分層夯實（每層厚不得超過15cm），回填土的壓實度不應小于相鄰原狀土。巖石中的柱樁應用粒料回填并夯實。


（c）考慮到護欄結構對景觀及駕駛員的視線誘導的影響，立柱安裝就位后，應立即進行垂直度、位置、標高的檢查。垂直度檢查采用靠尺逐根檢查。位置檢查、間距檢查直線采用鋼尺檢測，曲線段采用偏角法使用經緯儀檢測；橫向位置檢查采用尺量道路中心線與立柱橫向間距。標高檢查，以路緣石內側路面為基準，采用自制?；蛩疁蕛x逐根檢查。其水平方向和豎直方向應形成順暢的線形。漸變段及端部立柱的安裝為施工時需重點注意的部位，施工中應嚴格控制立柱位置、高度、注意拋物線形。


b防阻塊、波形梁、端頭的安裝


（a）在調整好立柱后，即可安裝托架（防阻塊）。托架（防阻塊）通過連接螺栓固定于波形梁與立柱之間。在擰緊連接螺栓前應調整托架（防阻塊）使其準確就位。


（b）波形梁通過拼接螺栓相互拼接，并由連接螺栓固定于托架（防阻塊）上。路基護欄、波形梁的搭接方向是安裝的關鍵，嚴格按照圖紙進行安裝。搭接方向應與行車方向一致。波形梁在安裝過程中應不斷進行調整。因此，不應過早擰緊其連接螺栓和拼接螺栓，以便在安裝過程中利用波形梁的長圓孔及時進行調整，使其形成平順的線形，避免局部凹凸。當護欄的線形認為比較滿意時，方可最后擰緊螺栓。托架（防阻塊）與波形梁之間連接螺栓不宜擰得過緊，以便利用長圓孔調節溫度應力。


（c）端頭梁通過拼接螺栓與標準段護欄相互拼接。端頭梁施工方法與波形梁基本相同。


分段施工完畢后，自檢合格并報請監理工程師驗收。
