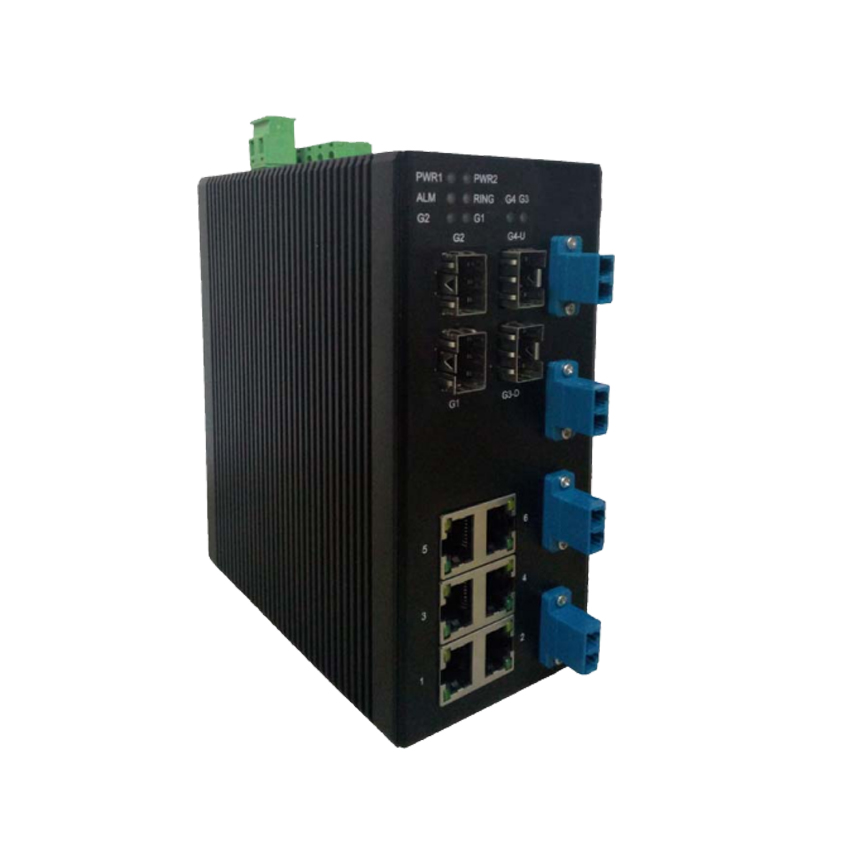

10口千兆網管型 Bypass 工業以太網交換機工業bypass交換機

10口千兆網管型工業以太網交換機采用高強度IP40防護外殼，工業級EMC設計，支持寬范圍冗余電源輸入（12~48V DC）以增加通訊網絡的可靠性。提供管理功能，可通過Web瀏覽器、CLI和SNMP進行管理。支持2~6個10/100/1000BASE-T(X) RJ45電口和0~4個1000BASE SFP接口，光口支持Bypass旁路功能，可以根據業務口需求靈活的進行光電組合。基于工業安裝需求，提供35mm導軌或壁掛式兩種安裝方式。本產品同時采用無風扇、低功耗、工業級設計，-40~85℃工作溫度范圍，能夠滿足各種工業現場的要求，提供便捷的以太網通訊解決方案。


傳統交換特性
* 支持IEEE802.3/802.3u/802.3ab/802.3x標準，存儲轉發交換方式
* 支持可選2~6個10/100/1000BASE-T(X) RJ45電口，支持Auto-Negotiation技術，自動協商工作速率（10M/100M/1000M）和雙工模式（半雙工/全雙工），支持端口自動翻轉
* 支持0~4個1000 BASESFP接口，可適配1000M SFP光模塊(支持單模和多模)和1000M SFP電口模塊(支持雙絞線傳輸)
* 光口支持Bypass旁路功能，支持切換時候100ms內；
* 支持廣播風暴抑制功能
* 采用高強度IP40外殼及工業級EMC設計
* 支持冗余寬電壓12~48V DC電源輸入，滿載功耗小于15W
* -40~85℃工作溫度范圍


工業冗余以太網聯網
* 支持Web、CLI和SNMP三種管理方式，CLI支持Telnet和CONSOLE登錄
* 支持存儲轉發機制
* 支持端口常用特性設置，如端口使能、自適應或強制、流控等
* 支持端口鏡像，用于在線調試、監控網絡數據狀態
* 支持端口帶寬限制功能，優化帶寬利用
* 支持端口聚合功能，用于擴展網絡帶寬，提高網絡傳輸效率
* 支持端口優先級QoS設置，提高網絡服務質量
* 支持端口MAC地址學習和數據統計功能
* 支持802.1Q VLAN設置，有效控制廣播域
* 支持單播/多播MAC地址管理
* 支持靜態IGMP多播過濾，用于過濾工業以太網協議中的多播流量
* 支持GMRP工業組播注冊協議，用于變電站的應用
* 支持SNMP V1/V2C/V3使不同層次的網絡管理均具有穩定性
* 支持RSTP，避免報文在環路網絡中的增生和無限循環
* 支持即插即用的冗余自愈以太環網技術（全負載下故障恢復時間＜20ms），支持環網單環、相切和相交三種環網模式
* 支持ERPS，工業級的以太網環網保護技術，滿足工業快速收斂可靠性的應用要求
* 支持繼電器告警輸出
* 支持全局網絡系統管理
接口
* RJ45電口：10/100/1000BASE-T(X)速率自適應、全/半雙工模式，支持端口自動翻轉
* SFP接口：1000BASESFP光口，可適配1000M SFP光模塊(支持單模和多模)和1000M SFP電口模塊(支持雙絞線傳輸)
* 控制臺：RS-232（RJ45連接頭）
* 告警輸出：1個繼電器輸出，電流負載能力DC24V/1 A
* 電源輸入：兩路電源輸入，采用4芯可拔插的7.62mm間距標準工業端子
交換屬性
* 十兆轉發速度：14881pps
* 百兆轉發速度：148810pps
* 千兆轉發速度：1488095pps
* 傳輸方式：存儲轉發
* 系統交換帶寬：20Gbps
* 緩存大小：2Mbits
* MAC地址表：8K
電源
* 支持冗余電源輸入，典型工作電壓12V/24V/48V
* 滿載功耗小于15W
* 內置過流保護
繼電器
* 繼電器告警輸出：端口故障、電源故障和環網故障的告警輸出
* 觸點容量：1 A 24V DC，工業端子接口
機械特性
* 尺寸（長×寬×高）：170mm×77mm×145mm
* 凈重：980克
* 外殼：IP40等級保護，金屬外殼
* 安裝：壁掛式或卡軌式安裝
工作環境
* 工作溫度：-40℃~85℃
* 存儲溫度：-40℃~85℃
* 相對濕度：5%~95%（無凝露）
