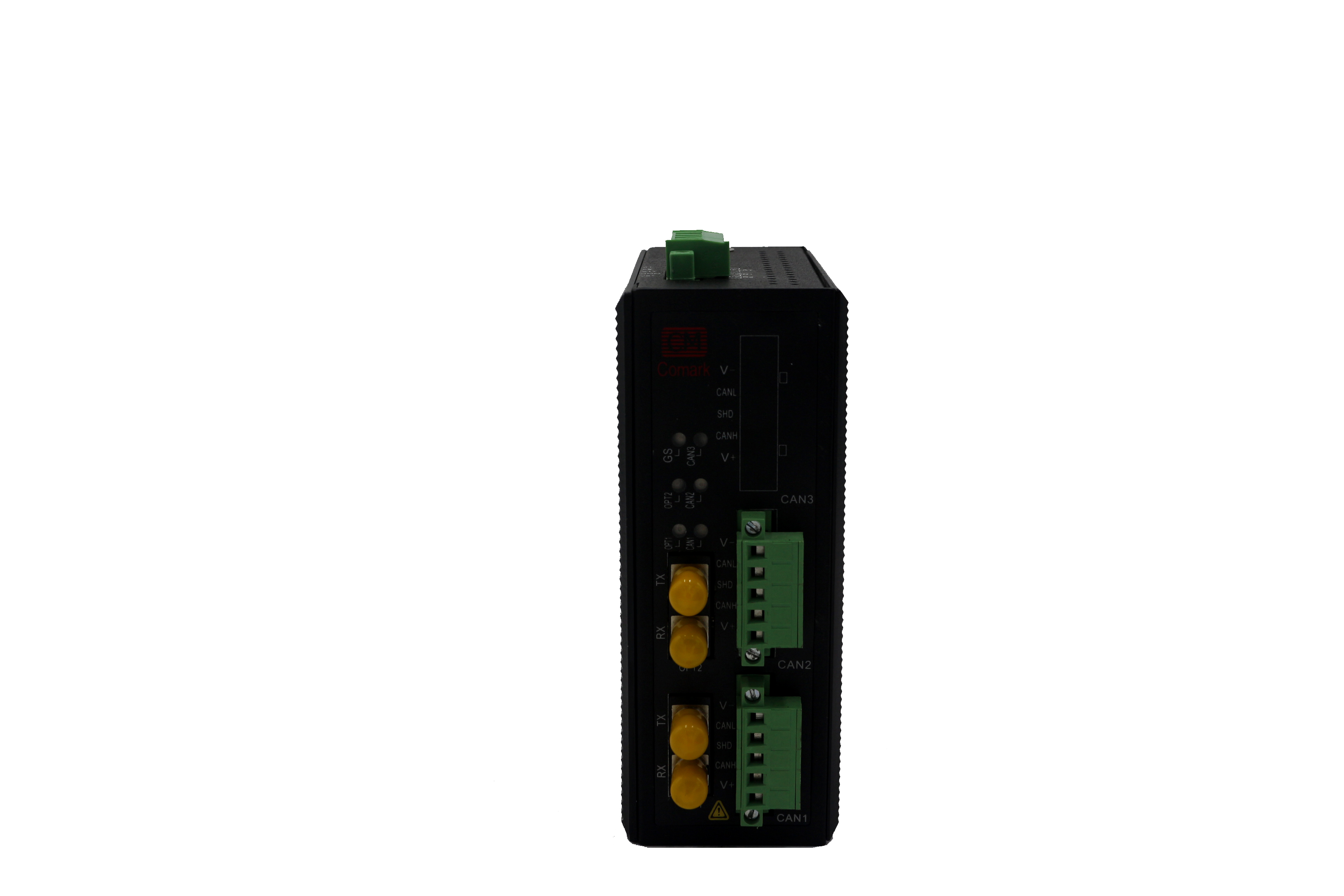

訊記 Co*olNet總線光纖中繼器，采用Co*olNet總線通訊

產品介紹

深圳訊記CoolNet總線在中石化油庫SCADA系統中的應用

該庫區位于中國山東境內，此庫區環境比較惡劣，靠近港口海風鹽腐比較嚴重，現場距離最遠達10KM，深圳訊記自主研發生產的Ci-CF系列工業級CoolNet總線光纖中繼器，非常適合惡劣環境條件下連續工作。

系統結構：

系統是以計算機為核心構成的二級式分布式控制系統。調度控制中心和備用控制中心為系統控制管理級，負責數據的處理和監控，分布于管網的RTU和PLC為系統過程控制級，負責現場數據采集和設備控制，二級系統通過有線網絡構成一個完整的SCADA系統。系統采用以調度控制中心為主備用控制中心為輔的設計原則，集中監視和控制管網運行。調度控制中心與備用控制中心之間通訊主信道采用工業以太網方式，

方案介紹：

      在本方案中，采用了2臺庫區操作員工作站，1臺調度員工作站；1臺背投服務工作站，1臺系統（數據）服務器組成雙機熱備的SCADA系統；1臺報表和1臺故障報警數據打印機。遠程I/O柜分布于調度中心、原油灌區、燃料油罐區、5萬噸碼頭操作室、10萬噸碼頭操作室和加壓泵站操作間。遠程I/O柜與本地操作室間采用CoolNet總線通訊，因現場I/O柜與操作室之間距離大多為5-10KM，電纜根本無法實現，Rockwell的1786-RPA/RPFS光纖中繼模塊對整個造價成本高、交貨周期長；深圳訊記作為國內率先推出Ci-CF12系列CoolNet總線光纖中繼廠家，替代這一方案；本方案還選用深圳訊記(Comark)的CK6062組成的工業級光纖冗余以太網結構，庫區操作員工作站、調度員工作站、工程師站等都工作在冗余網絡中。當一路網絡出現故障時，CK6062會啟動冗余功能確保通信可以通過另一條網絡完成。

網絡應用拓?fù)鋱D：

CI-CF系列CoolNet總線光纖中繼器的優勢介紹：

* 1路CoolNet BNC-F電口及1~2路155Mbps光纖接口靈活選擇，支持冗余雙網的光纖環網拓?fù)?/span>

* 20km以上光纖距離，155Mbps，高速光接口更好支持突發數據的長距離可靠傳輸

* 5個雙色LED狀態指示燈，光纖鏈路以及總線數據接口故障繼電器輸出告警

* 電接口4000V的防雷，1.5A過流，600W浪涌保護，工業級設計，EMC測試認證

* DC12~36V寬冗余雙電源，反接保護

* IP30防護等級，波浪紋鋁制加強機殼，采用標準工業35mm導軌安裝方式

結束語

該系統采用CK6062和Ci-CF12進行光纖傳輸，解決了現場電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保密性，同時也解決了傳輸距離近的問題，打破傳統用戶于選用國外昂貴的產品，深圳訊記提供本地化服務，性價比的產品是替代進口同類產品的選擇.
