4路RS-485 串口服務器，通信互聯解決方案485串口服務器

產品參數

品牌：其他 型號：SE5044 加工定制：是 種類：收發器 波段范圍：遠紅外 運轉方式：連續式 激勵方式：電激勵式 工作物質：自由電子 光路徑：透過型外光路 輸出形式：功率型 傳輸信號：雙電源型 速度：高速

4路RS-485串口服務器采用高強度IP40防護外殼，工業級EMC設計，支持Auto-Negotiation自適應技術，提供的LED狀態指示，支持冗余寬電壓12~48VDC電源輸入，以增加通訊網絡的可靠度，是深圳市訊記科技有限公司自主研發的串口服務器系列。提供4個10/100Base-T(X)RJ45電口，0~2個100Base-FX光口（默認SC接口，可選FC、ST）和4路RS-485串口，可以把分散的串行設備、主機等通過網絡簡易、方便的集中管理，通信速率支持110~115200bps可選。基于工業安裝需求，提供DIN35導軌或壁掛式這兩種安裝模式。本產品采用業內的網絡方案，-40~85℃工作溫度范圍，能夠滿足各種工業現場的要求，提供便捷的串口通訊解決方案。

 * 提供4個10/100Base-T(X) RJ45以太網接口，支持Auto-Negotiation技術，自動協商工作速率（10M/100M）和雙工模式（半雙工/全雙工），自適應；

* 提供0~2個100Base-FX光口，默認SC接口，可選FC、ST，遠可傳輸120公里；

* 提供4路RS-485串口，提供TCP Server、TCP Client、UDP三種串口傳輸模式，110~115200bps線速無阻塞通信；

 * 支持4串口隔離功能，隔離電壓500V AC；

 * 符合TCP、UDP、ARP、ICMP、HTTP和TFTP Client協議；

 * 支持Web管理方式；

 * 支持串口設置，可通過網絡連接兩個串口設備進行串口數據傳輸；

 * 支持過網關，跨路由通信；

 * 低功耗設計；

 * 采用高強度IP40外殼及工業級EMC設計；

 * 支持冗余寬電壓12~48V DC電源輸入；

 * -40~85℃工作溫度范圍。

 技術

 * 標準：IEEE802.3、IEEE802.3u 接口

 * RJ45電口：10/100Base-T（X）速率自偵測、全/半雙工模式，自適應；

* 百兆光口：100Base-FX百兆全雙工，默認SC接口，可選FC、ST，遠可傳輸120公里；

* 單纖波長：A型機發送波長為單模1310nm，接收波長為1550nm，B型機發送波長為單模1550nm，接收波長為1310nm；

* 串口：RS-485支持A、B半雙工工作模式，通信速率支持110~115200bps可選，隔離電壓500V AC。

 交換屬性

 * 十兆轉發速度：14881pps；

 * 百兆轉發速度：148810pps；

 * 傳輸方式：存儲轉發；

 * 系統交換帶寬：1.2Gbps；

 * 緩存大?。?Mbits；

 * MAC地址表：1K。

 串口屬性

 * 標準：RS-485；

 * RS-485信號：D+、D-、GND；

 * 校驗位：None、Even、Odd；

 * 數據位：5bit、6bit、7bit、8bit；

 * 停止位：1bit、2bit；

 * 波特率：110~115200bps；

 * 方向控制：RS-485采用數據流向自動控制技術；

 * 負載能力：RS-485端支持32點輪詢環境（可定制128點）；

 * 接口形式：RS-485端采用5位5.08mm間距接線端子；

 * 接口保護：4000V浪涌保護。

 指示燈

 * 電源指示燈：PWR；

 * 系統運行指示燈：SYS；

 * 光口指示燈：FX；

 * 串口收數據狀態指示燈：COM。

 電源

 * 冗余寬電壓12~48V DC電源輸入，典型工作電壓12V/24V/48V，采用4芯7.62mm間距標準工業端子；

 * 空載功率：3.12W@24VDC；

 * 滿載功率：3.84W@24VDC。

 機械特性

 * 尺寸（W×H×D）：60.2mm×138.5mm×109mm；

 * 凈重：600克；

 * 外殼：IP40等級保護，金屬外殼；

 * 安裝：壁掛式或DIN導軌式安裝。

 工作環境

 * 工作溫度：-40℃~85℃；

 * 存儲溫度：-40℃~85℃；

 * 相對濕度：5%~95%（無凝露）。

 保修

 * 保修期：5年。

 符合標準

 * IEC61000-4-2（ESD）：±8KV接觸放電，±15KV空氣放電

 * IEC61000-4-3（RS）：10V/M（80-1000MHZ）

 * IEC61000-4-4（EFT）：電源端：±4KV，信號端：±4KV

 * IEC61000-4-5（Surge）：電源端：±4KV CM/±2KV DM，信號端：±4KV

* IEC61000-4-6（射頻傳導）：3V（10KHZ-150KHZ），10V（150KHZ-80MHZ）

 * IEC61000-4-16（共模傳導）：30V COUNT 300V，1S

 * IEC60068-2-6（振動）

 * IEC60068-2-27（沖擊）

 * IEC60068-2-32（自由跌落）

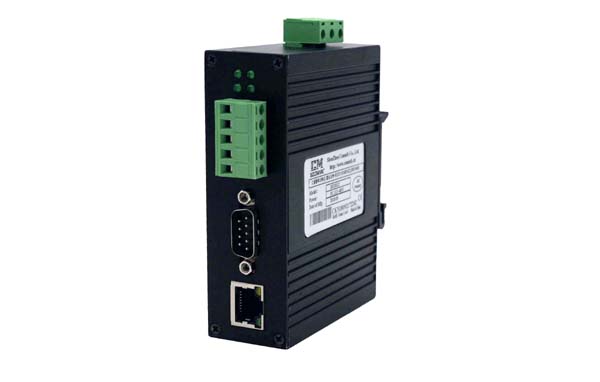

產品實拍
