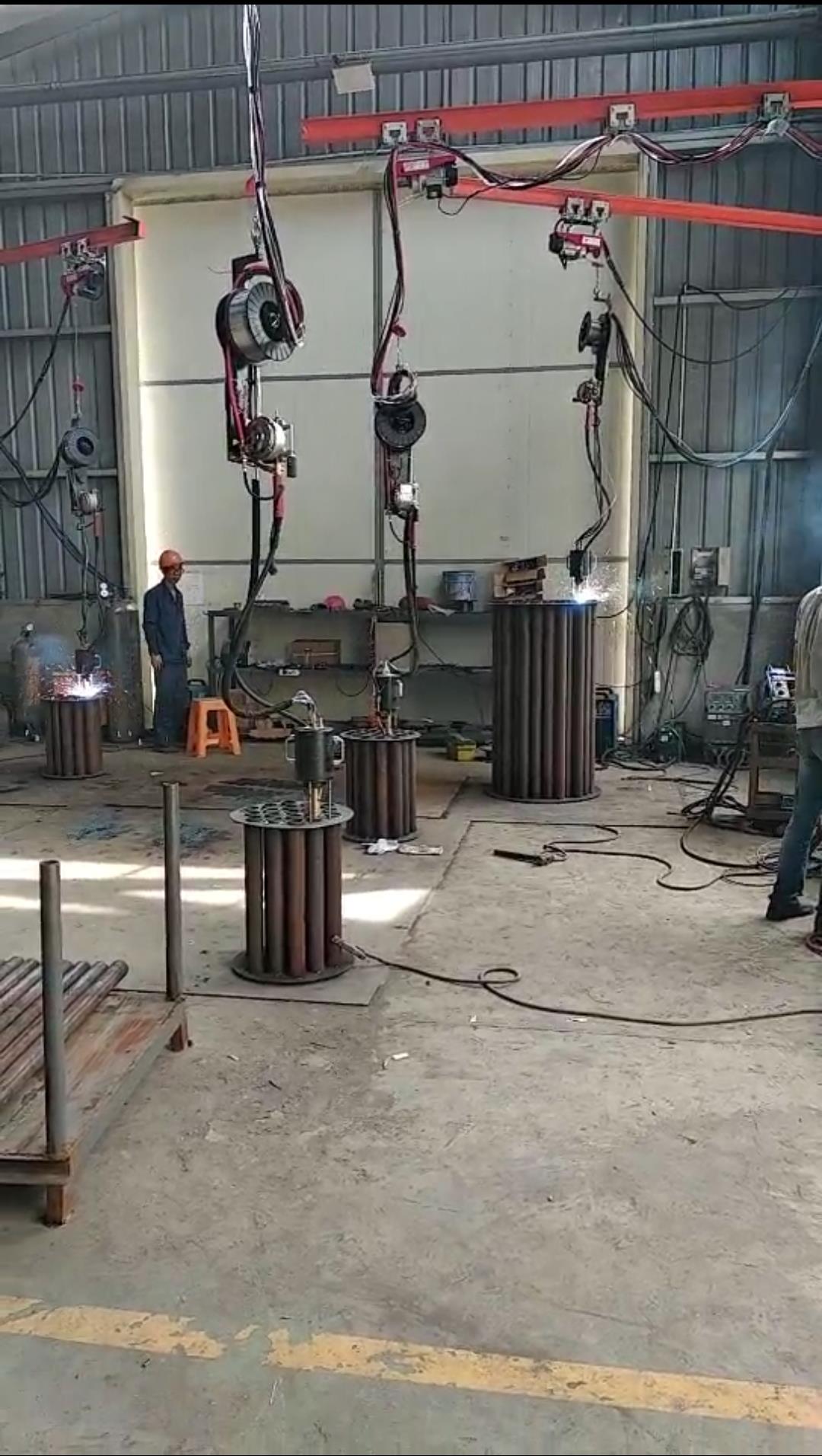

管板焊接機GB20-80

管板自動焊、焊縫美觀、焊角≧1.4管壁厚、拉脫試驗均斷于管壁

引言：不論普通換熱器，還是螺紋鎖緊環換熱器，管板與管頭焊接大部分采用手工氬弧焊，焊縫外觀質量差，易產生氣孔，水壓試驗一次合格率低。換熱器發生泄漏問題，50%左右是管頭角焊縫出現問題，隨著石化行業的發展，煉廠對壓力容器質量要求越來越高，對管頭焊接提出更高要求，明確管頭焊接使用自動焊，為此我們希望生產中直接使用自動管板焊，提高產品質量和工作效率。

 = 1 \* CHINESENUM3 一不同坡口形式

1.       焊接管板U型坡口

管板U型坡口，坡口深根部熔合好焊縫填充金屬多，要去機頭調整范圍廣操做靈活。主要解決的優點是U型坡口根部能容易熔合良好，接頭型式如圖（1）。

圖（1）

圖（2）

施焊時焊槍與換熱管角度如圖（2），焊絲據鎢極2-.3mm，焊絲位置處于鎢極正下方，焊絲距離管板坡口底部2-2.5 mm。

2.       管板V型坡口，

管板V型坡口，坡口深度與是U型坡口比較淺，根部熔合比較困難，但焊縫填充金屬少。施焊時焊槍與換熱管角度如圖（3），焊絲距離鎢極2-3mm，焊絲位置處于鎢極正下方，焊絲距離管板坡口底部2-3 mm。

圖（3）

 = 2 \* CHINESENUM3 二焊接時注意事項

1. 提前預送氣時間，滯后停氣時間，根據不同材質時間是不同的，滯后停氣具體時間見試驗參數。

2. 預熔時間根據管板厚度及換熱管直徑和壁厚決定，管板厚、換熱管直徑和管壁厚越大，預熔時間越長反之則短。

3.起弧位置一般在10點鐘方向，收弧在11鐘方向，一般焊槍旋轉設置為365-370度。

4.層焊速比第二層快一些，避免燒穿管頭。

 = 3 \* CHINESENUM3 三焊接試驗參數

 = 3 \* CHINESENUM3 三 U型坡口管頭角焊縫試驗參數：

材質：管0Cr18Ni9Tiф19*2.0   板321  管伸出長度：4.5mm  Ar：8L/min

焊絲：ф0.8mm    機頭高度：3-4 mm   機頭角度10-20°
