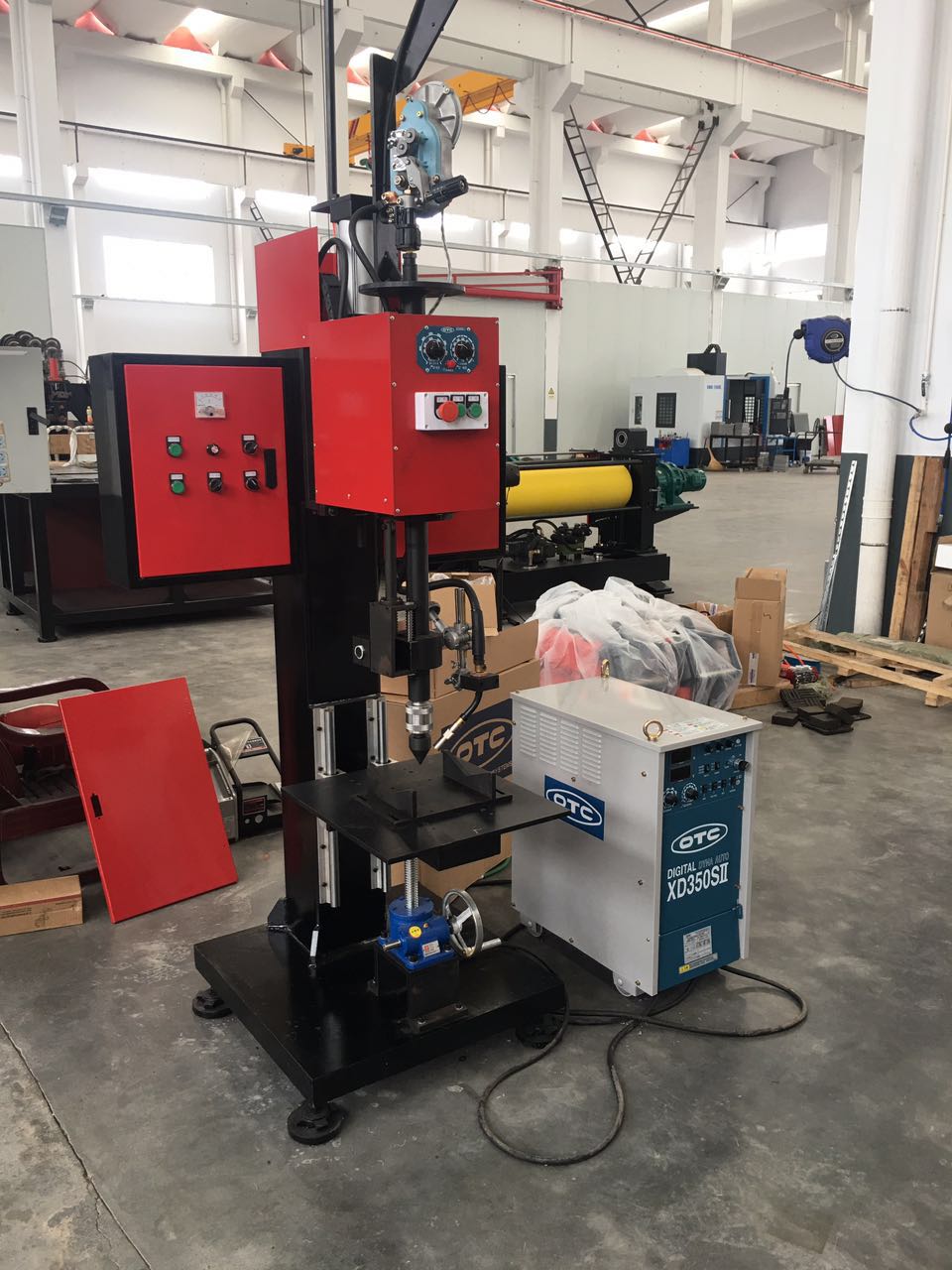

油口轉槍焊 油口轉槍焊-300

一.焊接對象：

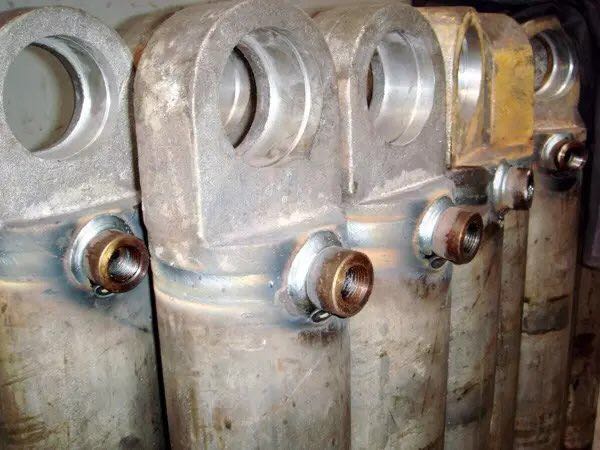

1.焊接對象：圓筒形工件上圓形工件；

2.材    料：碳鋼、不銹鋼、鋁等金屬；

3.工件直徑：Φ20～200mm;

4.工件長度：100～1000mm;

5.焊接厚度：1～3mm;

6.焊接寬度：3～8mm；

二.主要技術參數:

1.輸入電源：220V 50Hz

2.焊接速度:5～20mm/s;

3.回轉直徑:300mm;

4.承載焊接電流：350 A.

三.設備概述：

功能要求

1.     滿足圓筒形及平面工件焊接；

2.     該焊接專機采用焊槍旋轉、工件固定的模式；焊槍配置微型調整機構，采用氣缸控制焊槍升降、微型直流電機驅動焊槍擺動；尾座采用氣缸頂緊裝置和機頭頂緊加工件.

3.     該設備采用可編程控制器（PLC）控制系統，實現自動化流程生產.

四.系統特點：

1.焊接工藝：采用氣保焊方式，焊槍旋轉焊接；

2.焊接電源：客戶自己提供；

3.專機結構：機床是碳鋼拼焊而成，堅固穩定.設備兩端設置主動機構和頂緊機構，主動機頭只作旋轉運動；

4.主動機頭：焊槍旋轉由直流電機+減速機+機頭的驅動方式，運動平穩，無級調速；

5.焊槍移動微調機構：微型氣缸控制焊槍的升降；焊槍的升降距離大小可以調節，可以根據生產需要設定；

6.托架機構：通過調整工作臺面的上下，實現焊接不同直徑的工件；

7.電器控制系統：采用可編程控制器（PLC）作為主控單元，輸出點帶中間繼電器保護。

8.控制臺上實現焊接規范的調整，可實施設定，焊接速度無級調節，表面顯示；

9.單獨設立電氣控制柜和操作盒，采用標準的電纜坦克鏈走電纜線和氣管等；

10.保護裝置：設備發生異常狀況，設備自動停止保持靜止?fàn)顟B(tài)，待回復來電；

11.設備顏色：用戶提供標準色卡.

五.自動焊接操作程序：

手動將工件放至工作臺面→下降氣缸頂緊→焊槍下槍到位→微調焊槍角度位置→預設焊機的電流電壓、電機轉速、焊接重跌大小→手動切換到自動→檢氣→啟動→焊接→焊接完成→焊槍提起→復位→推出頂緊氣缸開→拿出工件

六.加工工件焊縫質量：

1.焊縫寬度均勻一致，焊縫美觀；

2.不允許有氣孔、未焊透、凹坑、燒穿、夾渣等焊接缺陷，焊接飛濺??；

3.焊接抗拉強度≥500Mpa.

七.環境要求：

1.電源：控制系統：單相AC220V   50HZ

                  功率125W

       焊    機：三相AC380V   50HZ

2.氣源：0.4～0.8Mpa;

3.相對濕度:<80%;

4.設備與附件裝置都必須在設計\制造\安裝上符合Gb50583-85《生產設備安全,衛生設計總則》和GB4064-83《電器設備安全設計導則》及以下國家標準和規范:

     GB87              工業企業生產過程中噪聲控制規范

     BJ18               機械工業職業安全衛生設計規則

     Gb502318          機械設備安裝工程施工及驗收通用規范

     JB/ZQ4000.3-86      焊接件結構尺寸公差與形位公差

八.調試工件的供給：

在調試驗收時，由買方無償提供一定數量（具體數量協商確定）賣方所需的合格試焊件.

九.驗收：

1.預驗收：在賣方現場進行，驗收合格后,雙方簽字《終檢紀要》;

2.最終驗收: 在買方現場進行,買方負責協助安裝到位，賣方負責組裝、調試、技術指導和人員培訓.合格后買方出具《終檢紀要》;

3.所有驗收條件均以終檢為準.

十.安裝調試及保修服務:

1.     買方需派人員配合設備安裝調試,提供安裝工具;

2.     賣方應對買方維修人員免費培訓,包括操作機臺技術等方面,提供相關技術文件資料;

3.     設備保修期為驗收簽字后12個月;

4.     設備保修期滿后,賣方對售出的設備仍有繼續提供服務的責任和義務，提供廣泛優惠的技術服務.

十一.設備包裝運輸方式：

1.     賣方采取適當?shù)谋Ｗo(hù)措施，防止在運輸過程中損壞設備；

2.     運輸方式：陸運；

3.     交貨地點：買方廠房.

十二.其他：

1.     交貨期：款到發貨；

2.     未盡事宜解決.
