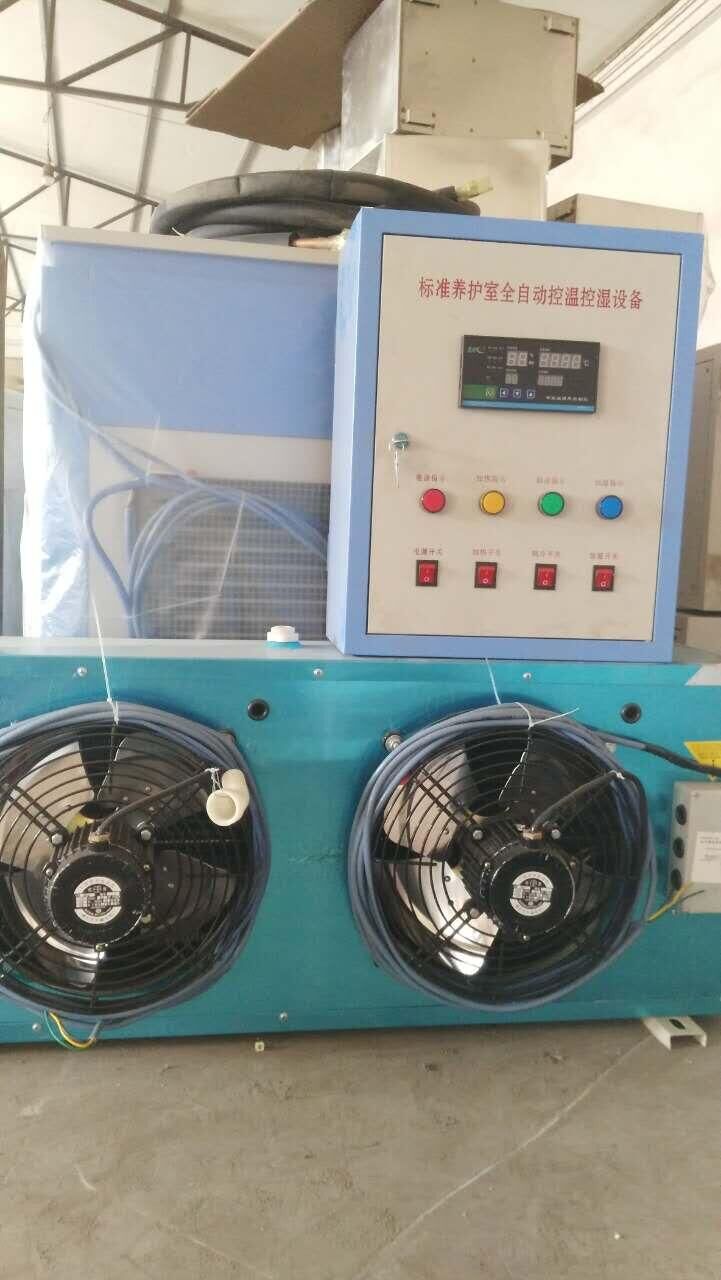

混凝土養護室控制設備

設備的工作原理

該設備應用最'的數字溫濕控制裝置。制冷、加熱、加濕、依靠進口傳感器，將不符合養護要求的數據轉變成有效的電信號，支配控制器進行加熱、加溫、制冷、達到溫濕度恒定目的。

三、標養室設計施工參數

1、設計原則

混凝土的養護在試驗室是耗能的一項工序，因此養護室的設計，要求比較嚴格，墻體由于經常處于水飽狀態，嚴重的降低了保溫性能，為了克服這些在墻體內要設計泡沫夾層，墻面、地面、頂棚要采取防水浸滲措施。

2、采取的方法

     用環氧樹脂噴涂法，（噴3遍）也可采取簡單方法，將塑料薄膜裝訂在墻體的頂棚上，地面用地板磚防水。有一定條件的單位，也可采取瓷磚砌墻，以上施工必須在有泡沫夾層的墻面施行。頂棚要求不透風，室內要求全封閉，不能有窗戶。地面要求平整，在養護室內地面做1m?儲水池（控制柜對應處）

      3、標養室的設計

1、標養室空間：可根據養護室設備的型號大小建造（內部空間可分為60m?、80m?、100m?、120m?），同時根據自己標養室空間的大小選擇相應的養護室設備。應有試件架，可以充分利用空間。2、標養室不得有窗戶，保溫性能要好、外墻有空氣夾層、表面要用防水材料處理要保證水分不流失。3、有暖氣的單位最'好在養護室內安裝暖氣和閥門，作冬季的輔助加熱。4、室內照明應采用防水燈。

四、設備安裝

1、安裝順序，確定控制器的安裝位置，最'好接近電源、自來水便于安裝的地方，然后安裝霧化架、內冷機、電熱箱、傳感器，在安裝室外散熱機，安裝散熱機時要注意避風和不能讓太陽直接照射散熱機，電源要求三相四線制，最;好安裝漏電保護器。

2、連接加濕器電源（本機已經連接）

3、最后安裝三相四線制電源線纜。（三火一零）控制器機殼接地。

4、室內'內冷機傳感器和電熱箱的放置在最'好不易被霧水噴到的地方且要求與室內的空氣對流要好。

5、各個原件的電纜要求在不易摩擦和有水有拉力的地方通過，在使用過程中發現有老化性時請及時更換。

6、霧化架的安裝，將霧化架固定在房頂?shù)乃闹?，離屋頂下方30公分左右，霧化器間距在1米-1.2米之間用丁卡固定。

五、試機與使用

1、試機前要對照說明書檢查這路和電路，不得有錯，電源三相是否有電，特別要注意零線是否合格，必須看懂說明書后，方能按如下步驟試機。

2、按以下步驟嚴格操作

 （1）查看霧化器、管路連接好，儲水池保持一定水位，把開關連接好，潛水泵放在儲水池內。

 （2）把三相四線電源、加溫電纜、降溫電纜對應連接上。

 （3）把電源開關打開，其它開關都關閉，查看一下電源指示燈是否亮，否則把電源的相鄰兩根火線對調（本機有相序識別）

 （4）把內機連接管用兩個扳手對應擰緊，外機的細連接管用扳手?jǐn)Q緊，粗連接管擰上，打開細連接管閥門開始排氣，室外機內有制冷劑，排1-2次后把粗連接管用扳手?jǐn)Q緊，在把粗細連接管閥門打開即可。

4、打開制冷開關，查看一下外機風扇的轉向是否正確（看風機標記）反轉時把對應的接觸器兩根火線對調。

5、把加濕開關打開，使水泵工作，直到噴水為止，試機完成。

6、溫濕度出廠時已設定好，不宜隨便變動。

六、保養與維修

  控制器處于常工作狀態，應設專人定時查看水位和霧化狀態。

  （1）經常檢查控制器的工作狀態。

  （2) 檢查制冷機工作狀態是否正常，（少氟時應及時補氟）

  （3）檢查電纜是否有漏電現象

  （4）檢查自來水供給是否充足，如出現供不足水應及時關閉電源開關，以免燒壞加濕泵。

(5) 檢查霧化器是否有堵塞現象。

七、控制器主要技術參數

  （1）電源電壓交流380V,三相四線

  （2）加熱輸出功率9KW,輸出電壓380V

  （3）制冷輸出功率4KW,輸出電壓380V

  （4）加濕輸出功率1KW,輸出電壓220V

(5) 溫度控制20?C±1.5 精度±0.5

  （6) 濕度控制95%RH±2
