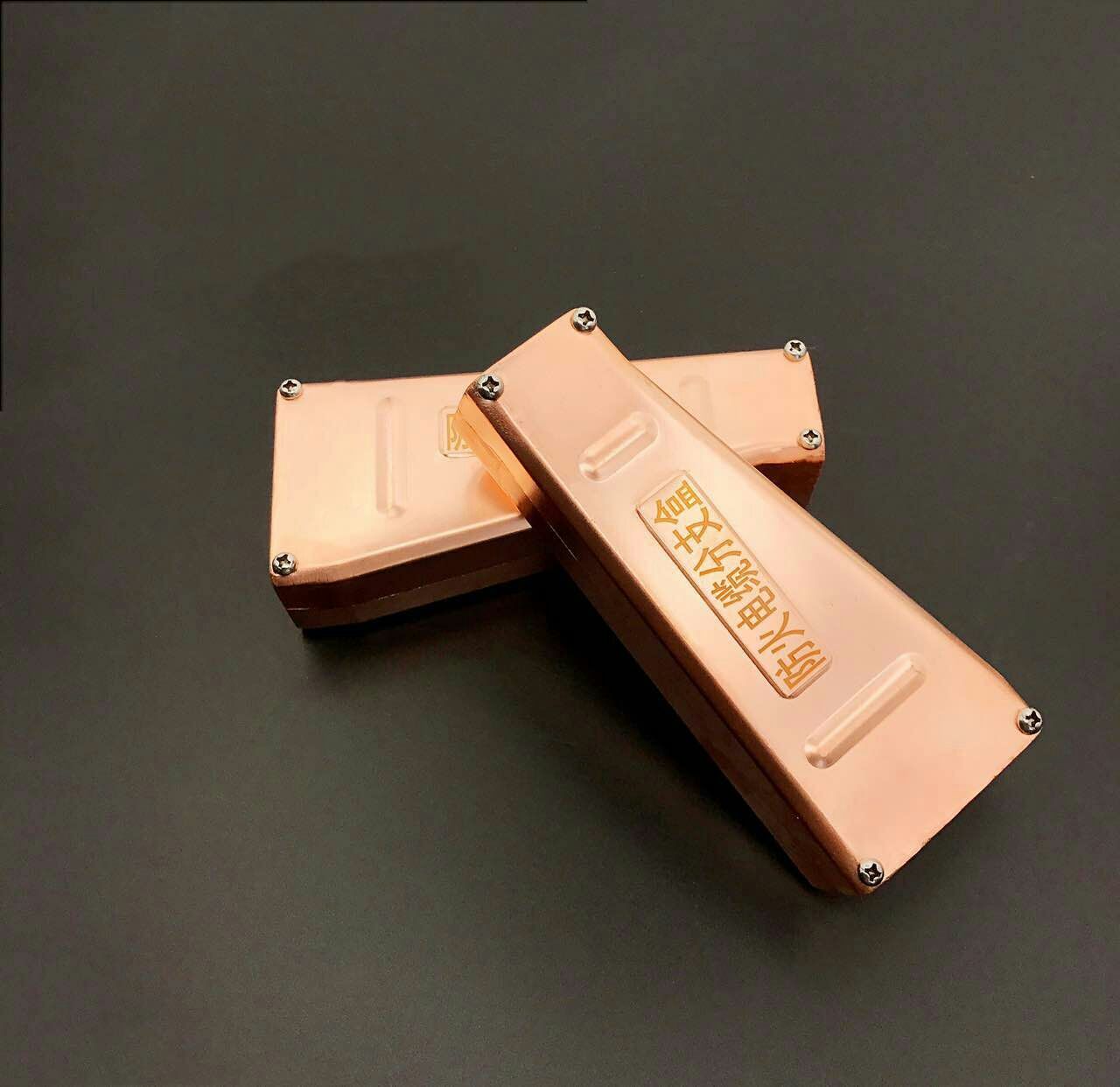

防火電纜分支盒 分支器

礦物絕緣電纜分支箱（盒）

  分支箱（盒）主要適用于多芯小截面電纜控線路中實施‘放射’狀布線。其不但可以將相同規格的電纜進行連接，而且不同規格，不同類型的電纜可以通過分支盒進行轉接。解決了礦物絕緣電纜在任何地方，任何場所的分支問題，同時也解決了一般耐火塑料電纜分支處的阻燃耐火特殊。

礦物質絕緣電纜安裝施工方法：

1. 將電纜按所需長度先用管子割刀在上面割一道痕線（銅護套線不能割斷），再用斜口鉗將護套銅皮夾在鉗口之間按順時針方向扭轉，以一步步地夾住戶套銅皮的邊并以小角度進行轉動割離，直至割痕處！

2. 用清潔的干布*外露導線上的氧化鎂絕緣料，然后將束頭套在電纜上，并將黃銅封杯垂直擰在電纜護套銅皮上，開始時應用手束擰，并用束頭在封杯上滑動來檢查杯的垂直度。確真垂直后再用管絲鉗夾住封杯的滾花座繼續進行安裝，直至虎護皮一端低于封杯內局部螺紋處！

3. 從約距電纜趟開端600mm處用噴燈火焰加熱電纜，并將火焰不斷地移向電纜敞開端，以便將水分排除干凈，切記只可向電纜敞開端移動火焰，否則將會把水分驅向電纜內部！

4. 用歐姆表分測量一下芯與芯、芯與護套之間的絕緣電阻，若測量結果達到要求，測可以在封口杯內注入封口膏。注意封口膏應從一側逐漸加入，不能太快，以便將空氣排盡。等封口膏加滿，在壓上杯蓋，接著用熱縮套管把線芯套上，最后用歐姆表再測量一下絕緣電阻，如果絕緣偏低，則重新再做一次！

安裝敷設注意事項：

在電纜敷設工程中電纜頭的制作是其中重要的環節，由于礦物質BTTZ電纜相比普通電纜有其明顯的特殊性，在敷設完畢后搖測絕緣電阻出現阻值過低的情況中有80％是由電纜頭制作過程中出現的質量缺陷造成的，所以其電纜頭制作過程中的質量控制就顯得更加重要。
　　礦物質電纜的電纜頭有兩種：電纜終端頭和電纜中間接頭，這兩種接頭的組成元件電纜生產廠家都可成套提供在電纜接頭制作前還應注意一下幾個方面：
　　１、電纜絕緣電阻搖測值應符合規范要求，否則應進行除濕操作；剝除銅護套時應小心，避免損傷線芯；
2、剝除氧化鎂粉末后應使用干凈的棉紗將線芯上的剩余粉末清理干凈，嚴禁用嘴吹，以免使電纜受潮；
3、電纜接頭制作必須使用質量合格的硅膠、封口膏和施工工具；制作時應先從配電室電纜集中的地方做起，依次向負荷終端施工。
一、中間接頭的制作與質量控制
　　礦物質BTTZ電纜中間連接器包括1支黃銅管，2個黃銅束頭及2個黃銅封杯。質量控制主要注意點：導線制作時，要*粉末雜物，以免影響密封效果。使用封口膏或硅膠時不得有污染雜物混入，在擰封口杯時扣絲要準確，用力要均勻，切不可蠻干。在多芯電纜中間頭制作中應特別注意：在接頭之前應仔細核對各線芯對應的相位以避免相位連接出錯，在接頭中不同相的線芯連接部位應錯開，填充絕緣密封物時應保證密實，以保證各相之間絕緣
