臺灣鷹牌VERTEX 等分分度頭 快速簡易等分分度頭 CC系列 CC-6/CC-8 三爪卡盤

1. 產品介紹：

臺灣鷹牌VERTEX，CC-6、CC-8兩種型號，快速簡易等分分度頭，采用鍵導塊，中心校正快速準確；中心通孔大，適合大、長工件；立臥式等分分度頭,主軸可與機床工作臺成水平與垂直兩種情況下使用。

2. 產品特點：

a. 分度加工   常用的必備附件 ：分度頭可分割24等份，15度一個單位,快速定位分隔板可作2，3，4，6，8，12等份快速分割亦可配合使用蜂巢板做微量分度；

b. 精密分割 任意分度 ;

c. 安全穩定 立臥兩用 ;

d. 用途廣泛 耐磨耐用  操作簡單 使用方便.

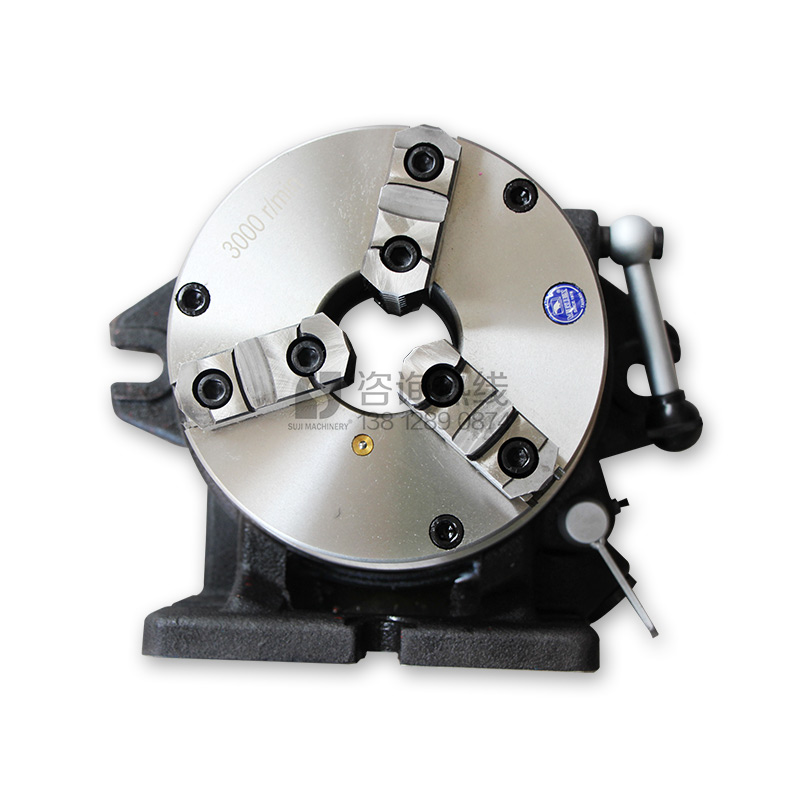

3. 簡易等分分度頭主體及配件展示：

CC-6，帶VSK-6A卡盤前固定孔型

CC-8  帶VSK-8A卡盤前固定孔型

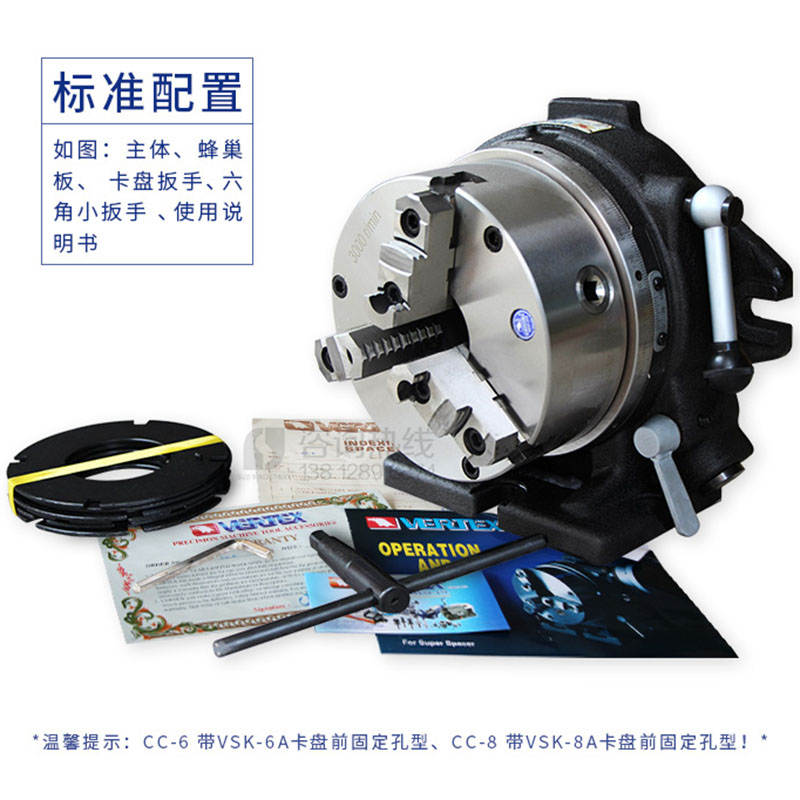

標配：主體、蜂巢板、 卡盤扳手、 六角小扳手、使用說明書。

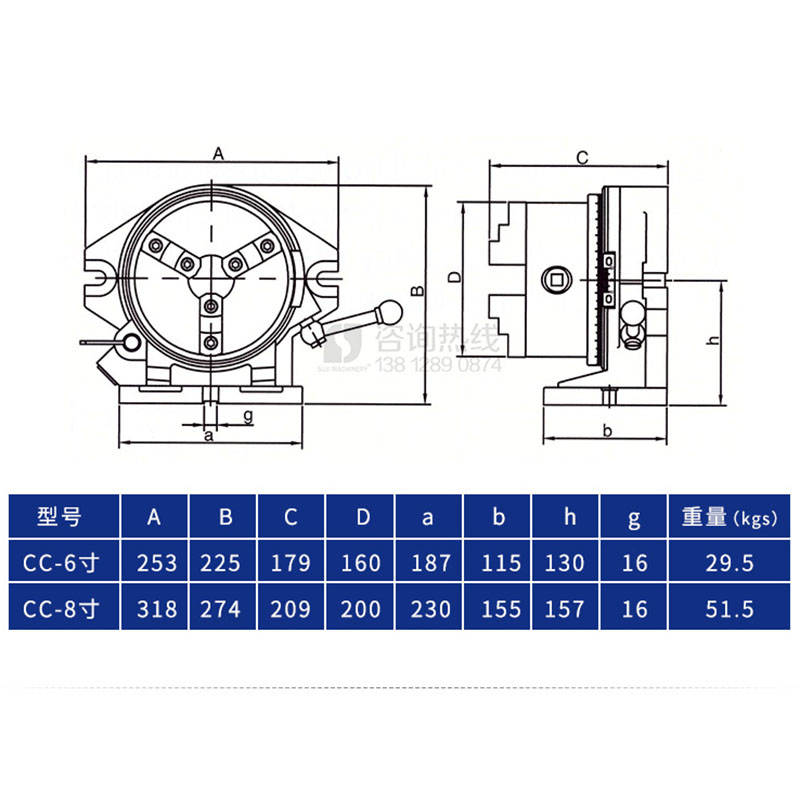

4.產品詳細規格參數：

產品品牌：臺灣鷹牌VERTEX

產品名稱：等分分度頭

產品轉速：3000R/MIN

產品材質：球磨鑄鐵

質保期限：1年

正爪夾持范圍：Φ55-Φ145 Φ65-Φ200

反爪夾持范圍：Φ3-Φ160  Φ4-Φ200

臺面與底座平行度：0.02/100mm

可附加特別附件：，三爪夾頭，工作面盤，尾座及蜂巢板，

適用范圍 ：安裝于銑床、磨床、鉆床及刨床上，也可利用主軸上的刻度和游標進行任意分度

使用方法：分度頭可以將工件安裝在卡盤、頂,尖及其他裝卡附件上，用于簡單分度、差動分度等方法；對工件實現任意分度，又可以和銑床縱向絲杠連接進行各種螺旋槽加工

注意：CC系列的是不帶搖手，通過手扳實現分度的， HV系列是帶搖手的，請注意區分

5. 產品操作方法：

操作過程只靠操作桿完成；

程序為：輕夾、分度、定位操作桿還原，其可一次完成；

要分度時，只要輕轉分度頭周圍的選擇鈕，就可配合選擇鈕定位，重復操作使用.選擇凹槽向下定位位置，凹槽向上為未定位位置 。
