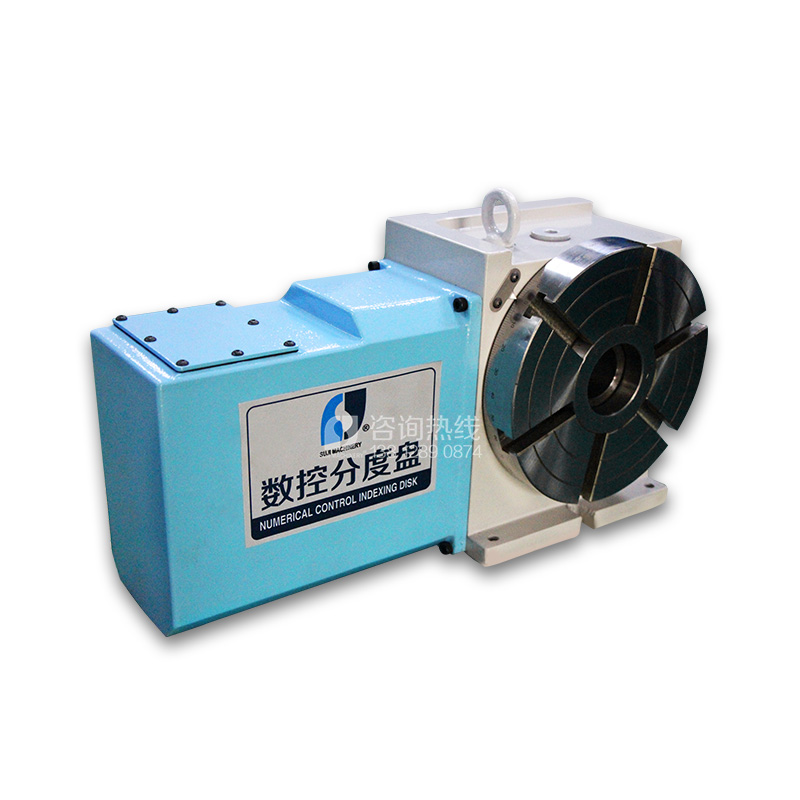

數控電動分度盤 伺服控制器 圓尾座橋板組合 數控立臥回轉工作臺

1. 產品介紹：

數控分度盤采用AC或DC伺服器馬達驅動，復節距蝸桿蝸輪組機構傳動，使用油壓環抱式鎖緊裝置，再加上扎實的剛性密封結構。廣泛適用于銑床、鉆床及加工中心。配合工作母機四軸操作介面，可作同動四軸加工。數控分度盤與火花機結合，可使用于腳踏車及汽車輪胎模具加工。亦可配合DC/AC單軸伺服控制器，連結至M-訊號，作等分割加工。

數控立臥回轉工作臺是各類數控、銑床和加工中心得重要附件,可分別以立式和水平式兩種方式安裝與主機工作臺。工作時,利用主機得控制系統和各種必須得分度回轉運動。工作臺上除了可安裝板、盤或其他形狀較復雜得被加工零部件外,也可以利用主軸內大直徑,對軸類零部件進行加工,實現分、不等分的連續的孔槽、曲面的加工,且達到較高得精度。

2. 產品特點：

A. 獨特高張力黃銅 穩定耐磨 長壽命——蝸桿渦輪組件采用高張力黃銅，具有高精度、耐磨耗、使用壽命長等諸多特性；

B. 背隙可輕易調整 定位精度一如往——當蝸桿渦輪組件使用一段時間后，會產生背隙太大情況，而影響分度的定位精度。此時只調整蝸桿即可減少背隙，使分度盤回復到正常的定位精度；

C. 超大經軸向軸承 剛性高 變形小——采用超大徑軸向軸承，具有優異的徑向及負荷能力，因此分度盤剛性高，可將變形量降到最小程度；

D. 控制箱系統簡潔，清晰、功能一目了然；

E. 操作功能強大，可完成各種分度工作；

F. 不需要編程知識，即可操作；

G. 為您輕松控制精度、提率。

3. 控制器數控分度轉臺操作說明：

A、開機后進入主界面,有四個子目錄:1、等分分割1、自由分割3、銑槽4、設置

B、等分加工時按“1”鍵可設置任意等分(限小數點以下兩位除的盡者,若除不盡會有極小的案積誤差,一圈會差0.001度),按歸零鍵可將現在位置歸零,按一下微動開關即進行一等分的角度運動

C、自由加工時按“2”鍵進入自由角度設置,可設置40個小數點以下兩位的任意角度由自由分割界面內的“3”″設置選項來設置40個角度。設置完后返回自由分割界面,按下微動開關印可進行一個自由角度運動。

D、主界面“4、設置”內可設置電機的運轉速度,可設置1-99%,百分比越高,電機轉速越快,最快可達1000轉每分鐘，轉,盤12轉每分鐘。

E、控制箱外部各有一個輸入和輸岀的端口,可和自動生產機槭進行單動的聯系動作。

PS:單向AC220V和雙向AC22V皆插頭-插既可使用。

4. 技術參數
