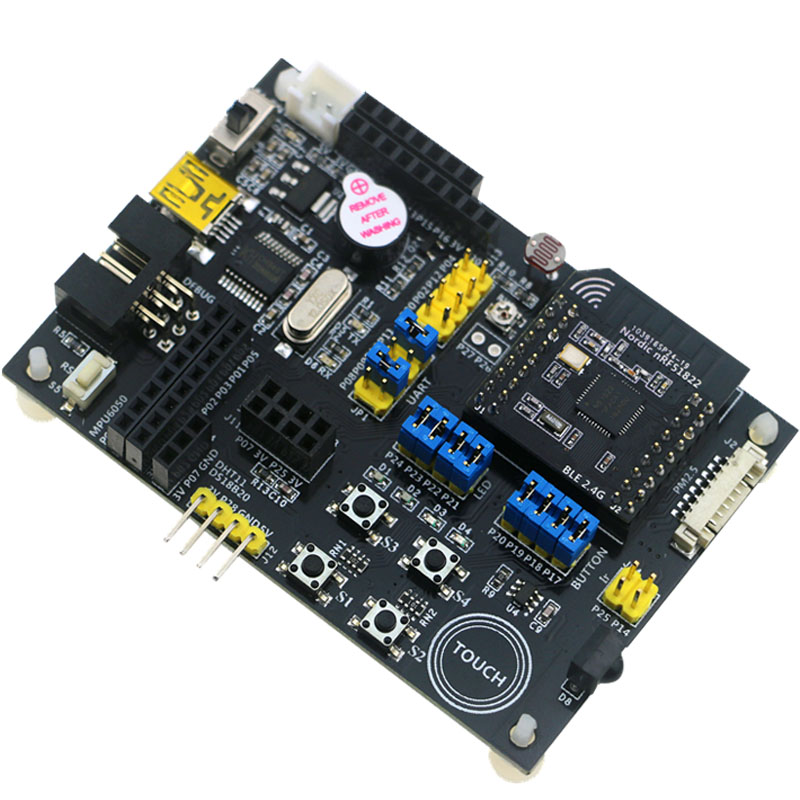

nRF51822 QFAC 開發板 藍牙 ble4.0 4.1開發板 百度手環微信平臺 nRF51822開發板

• 兼容nRF51822開發板nRF51DK，兼容新版的SDK11.0，nRF51DK(PCA10028)是目前Nordic僅支持的開發板，Nordic后續提供的SDK(軟件開發包)也僅針對nRF51DK (PCA10028)，即可以在nRF51DK上直接運行SDK全部功能。同時，艾克姆科技提供的實驗例程也是基于新版的SDK。

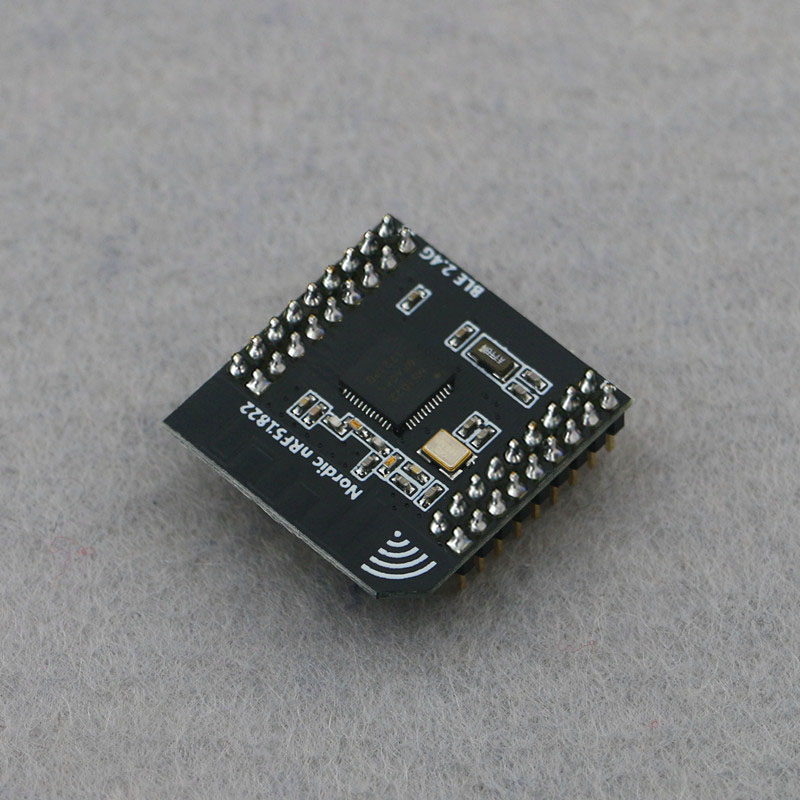

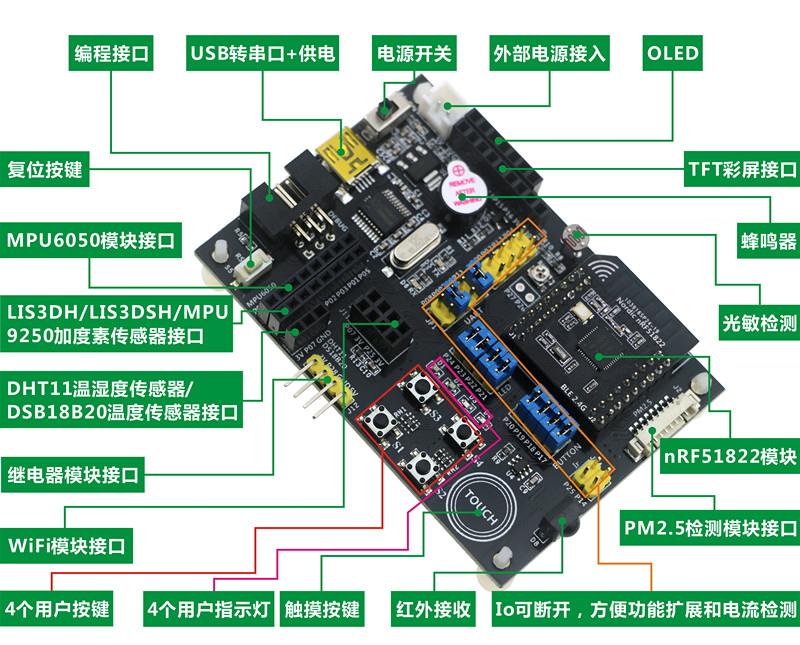

• 采用分離式的設計，NRF51822模塊可以方便的取下，NRF51822芯片型號：nRF51822-QFAC（256K Flash,32K Ram）。所有IO通過排針和排母的方式引出，開發板上的外設占用的GPIO可以通過短路帽連接或斷開，方便了開發時對管腳的分配，同時，評估電流也很方便。
• 板載4個用戶LED和4個用戶按鍵。
• 板載3V有源蜂鳴器，實現報警功能更方便。
• 板載光敏檢測電路，通過ADC讀取數據判斷光照強度。
• 板載一個觸摸按鍵，實現各種觸摸控制應用。
• 板載38KHz紅外接收電路，和藍牙BLE配合能實現很多實用的應用，如紅外遙控，藍牙門禁、不停車收費等等。
• 板載一個電位器，通過ADC讀取電位器抽頭電壓，方便學習ADC。
• 板載串口收發指示燈，可直觀的觀察串口有無數據傳輸，調試時很實用。
• 板載USB轉串口電路，使用MINI USB接口，遠比MICRO接口經得起折騰，一根MINI USB數據線即可完成和計算機之間的通訊。
• USB接口設計有自恢復保險絲，保護設備和計算機USB口安全。
• 板載PM2.5傳感器接口，DIY一個PM2.5檢測儀很容易，現在霧霾橫行，自己做一個藍牙PM2.5檢測儀，是不是很酷。
• 板載MPU6050陀螺儀、加速度傳感器接口，穿戴式設備開發、四軸飛行必備！
• 板載MPU6050、LIS3DH(百度手環開源項目用的加速度傳感器)、LIS3DSH、MP9250加速度傳感器模塊接口。
• 可接入RFID/RC522讀寫模塊接口，可方便設計各種雙頻段的應用。
• 板載3種顯示模塊接口：0.96吋OLD、1.3吋OLED和1.8吋TFT彩屏，顯示模塊可直接插入開發板，使用方便。
• 板載DS18B20溫度傳感器、DHT11溫濕度傳感器接口，實現溫度、溫濕度檢測。
• 板載繼電器模塊接口，可方便地實現繼電器控制。
• 下載器和板卡分離，艾克姆科技在設計IK-51822DK開發板時，經過深思熟慮，決定開發板不集成下載器，我們的理由如下：

1. 使用J-LINK下載器，速度快，節省開發人員時間。
2. 不用為每個開發板都花一個下載器的錢，對于做嵌入式軟件開發人員來說，J-LINK下載器是必不可少的工具(如果您還沒有，艾克姆科技建議您購買一個)。
3. 設計了6芯編程調試接口，通過配套的轉接板直接連接J-LINK下載器，避免了通過杜邦線連接時每次都要查一下連接方式的麻煩，方便用戶仿真調試。一切為用戶考慮！

• 全新元件、硬件工程師布線，模塊采用沉金工藝、機器貼片、美觀精致，性能優越。
• 艾克姆科技所有產品均為公司內建SMT生產線生產，拒絕手工加工造成的虛焊漏焊和產品一致性差的問題。

• 供電電源：3-5v（內部低壓差穩壓）
• 支持OLED、TFT彩屏
• 自帶紅外和觸摸按鍵
• 可接入MPU6050、LIS3DH、LIS3DSH、MPU9250多種加速度傳感器
• 微信平臺接入
• 開發教程，艾克姆科技從2016.12.1開始發布《藍牙4.x BLE開發筆記-基于nRF51822》

百度手環

《手把手教你做智能手環》教程

《手把手教你做智能手環》代碼

可在百度開源中心直接下載！

IK-nRF51DK開發板實現微信藍牙demo接入

拿到IK-nRF51822DK開發板后，怎么讓開發板跑起來？怎么學習NRF51822(藍牙BLE)?

艾克姆科技推出“開發板應用5步 + 擴展”的方式來系統的指導用戶應用開發板，用戶可以根據自己的需要在各個步驟里面選擇學習相關實驗。

每個步驟里面都包含了該步驟需要的工具、例程、實驗指導，學習起來更加清晰！

【開發板應用步：開發板測試】

【開發板應用第二步：搭建開發環境】

【開發板應用第三步：學習基礎實驗】

【開發板應用第四步：學習2.4G無線通訊】

【開發板應用第五步：學習藍牙BLE】

 【藍牙BLE實驗：模擬心率計】

 【藍牙BLE實驗：主從心率計】

 【藍牙BLE實驗：串口透?jìng)鳌?/span>

 【藍牙BLE實驗：主從串口透?jìng)?/span>】

 【藍牙BLE實驗：Beacon】

  【藍牙iBeacon室內定位】

 【藍牙BLE實驗：主從一拖八】

  【藍牙BLE實驗：iBeacon微信搖一搖周邊】

  【使用EN-Dongle協議分析】

    在BLE開發過程中，使用EN-dongle進行協議分析可以很大地提高開發效率，對于初學者而言，可以更快的理解BLE。

【藍牙BLE實驗：DFU-無線更新固件】

【藍牙BLE實驗：IKM-HOME】

更多藍牙實驗：藍牙鍵鼠、藍牙接近......不一一例舉！

        陀螺儀和加速度計MPU6050輸出的基礎數據意義不大，需要通過算法將基礎數據轉換為姿態數據才能加以利用。

        開源基于NRF51822平臺的MPU6050 DMP姿態輸出源碼！很多朋友想研究陀螺儀而無法入門，我們開源了這部分代碼，讓更多對陀螺儀感興趣的朋友可以體會陀螺儀的魅力！
