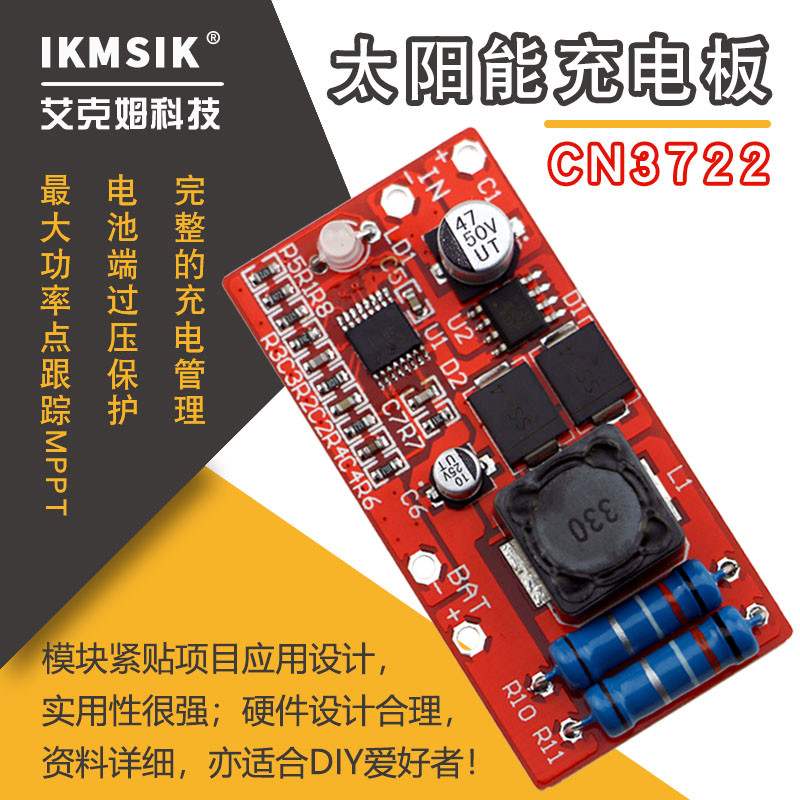

3.6V/4.2V/7.2V/8.4V/10.8V/12.6充電 鋰電池 太陽能控制器CN3722 太陽能充電模塊

• 太陽能電池功率點跟蹤MPPT，自動將太陽能電池板的輸出電壓調整到合適的值，讓太陽能電池板的輸出功率保持值；
• 可對1節鐵鋰電池(3.6V)、2節鐵鋰電池(7.2V)、3節鐵鋰電池(10.8V)進行完整的充電管理；
• 可對1節鋰離子電池(4.2V)、2節鋰離子電池(8.4V)、3節鋰離子電池(12.6V)進行完整的充電管理；
• 使用2個電流檢測電阻并聯，增強了散熱能力和通過電流的能力；

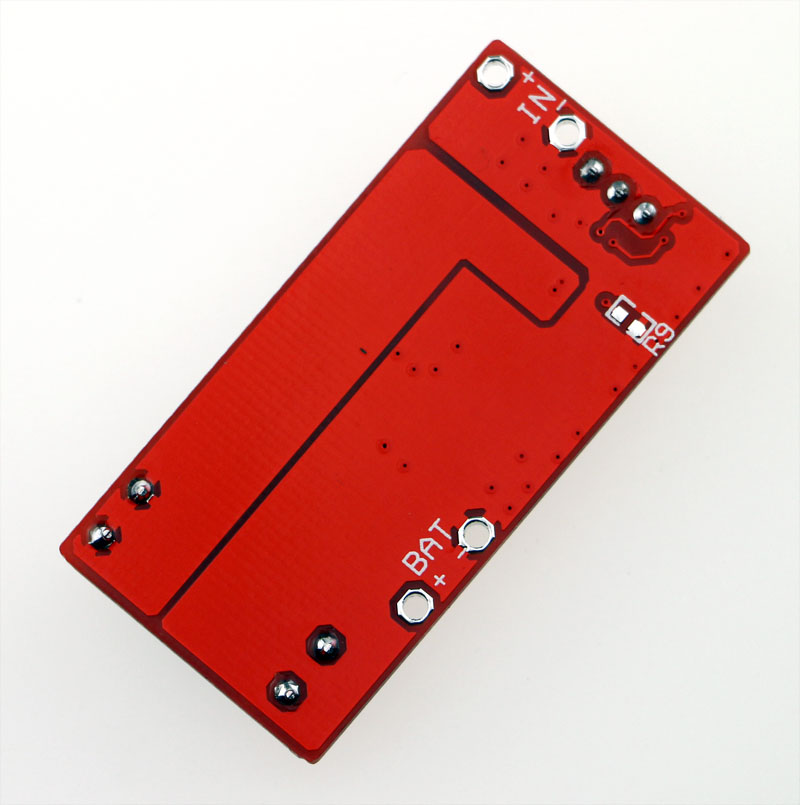

• 在充電板背面預留電阻連接第8引腳，以解決涓流充電電流小的問題；
• 充電狀態和充電結束狀態雙指示（充電時紅燈亮/充滿綠燈亮/紅燈閃綠燈常亮說明沒有接電池）；
• 電池端過壓保護。
• 使用固定值高精度電阻，避免使用可調電阻時產生的不可控的誤差。模塊上的固定孔按照標準接線端子的尺寸設計（7mm間距接線端子），可焊接接線端子，方便接線。

※................................................................................※

[ SC-36 ]

※................................................................................※

[ SC-72 ]

※................................................................................※

[ SC-108 ]

※................................................................................※

[ SC-42 ]

※................................................................................※

[ SC-84 ]

※................................................................................※

[ SC-126 ]

※................................................................................※

根據所用電池的型號參數正確選擇太陽能充電模塊（參考模塊型號和電池對應表）

選擇太陽能充電模塊步驟：

1. 查看所用電池的規格說明書，確定電池的參數：充電截止電壓、電池容量、標準充電電流、充電電流。
2. 根據電池的參數選擇合適的充電模塊型號和充電電流。

示例：電池型號：2000m鐵鋰電池。

• 充電截止電壓：3.6V。
• 電池容量：2500m。
• 標準充電電流：0.5C，充電電流：1C(1C的意思是充電電流是2500mA，那么0.5C就是1250mA)。

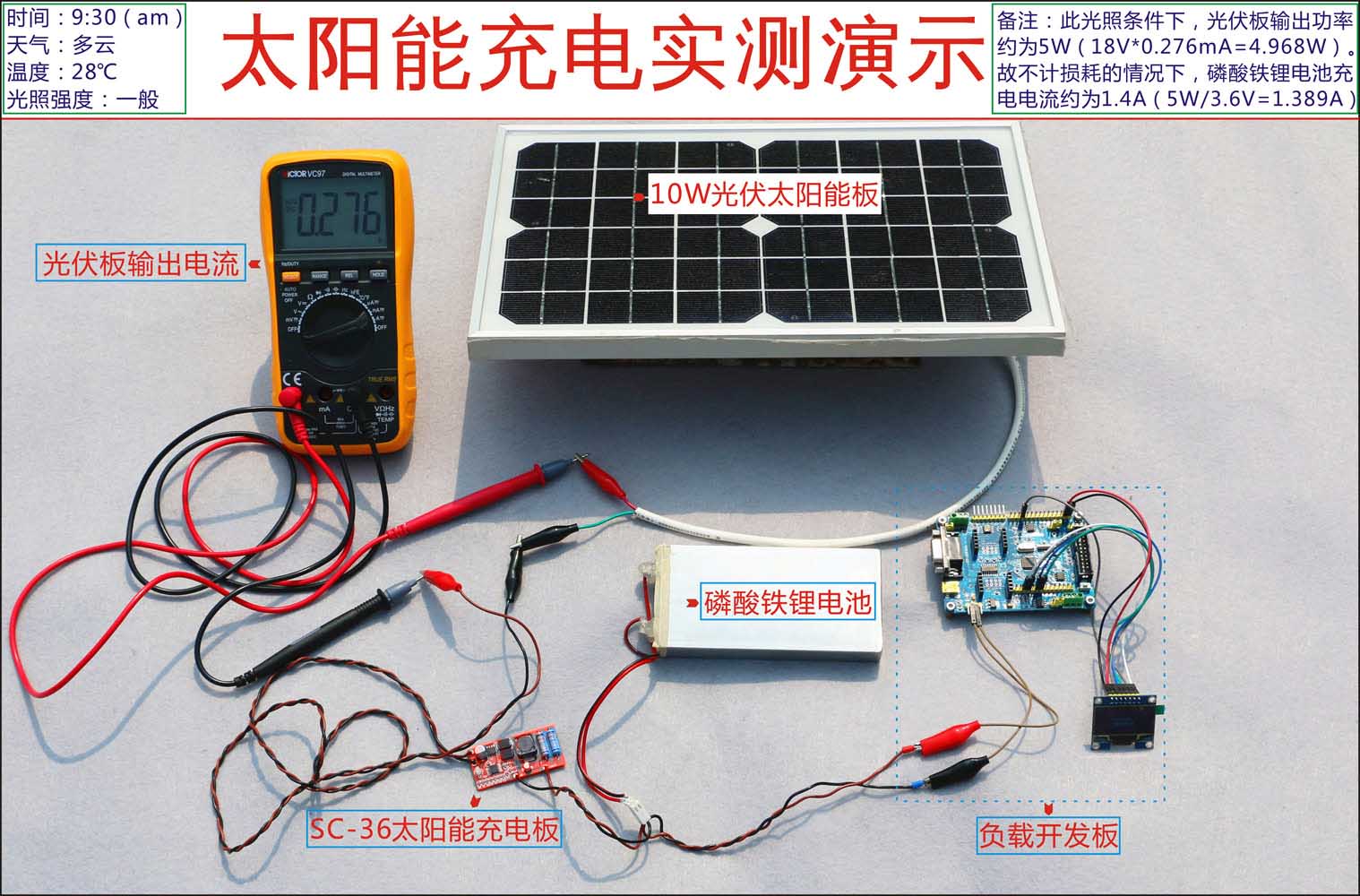

選擇太陽能充電模塊：這時，可以選擇SC-36太陽能充電模塊進行充電。

特別注意：充電電流選擇電池規格說明書中給出的標準充電電流，不能超過電池規格說明書中給出的充電電流，否則，會嚴重?fù)p壞電池。

1. 充電電池不易在陽光下暴曬，注意使用安全。
2. 搭建系統時注意短路故障，以免造成不必要的損失。
3. 在太陽能充電板運行時不要將電池接入充電板，否則可能在短時間內向電池灌入較大電流，造成不必要的損失。
4. 對于長時間不使用的電池，在充電前務必確認電池好壞再給其充電。
5. 充電板不能在潮濕、多灰塵的地方使用或存放。

• 太陽能充電板1個
• 包裝盒
