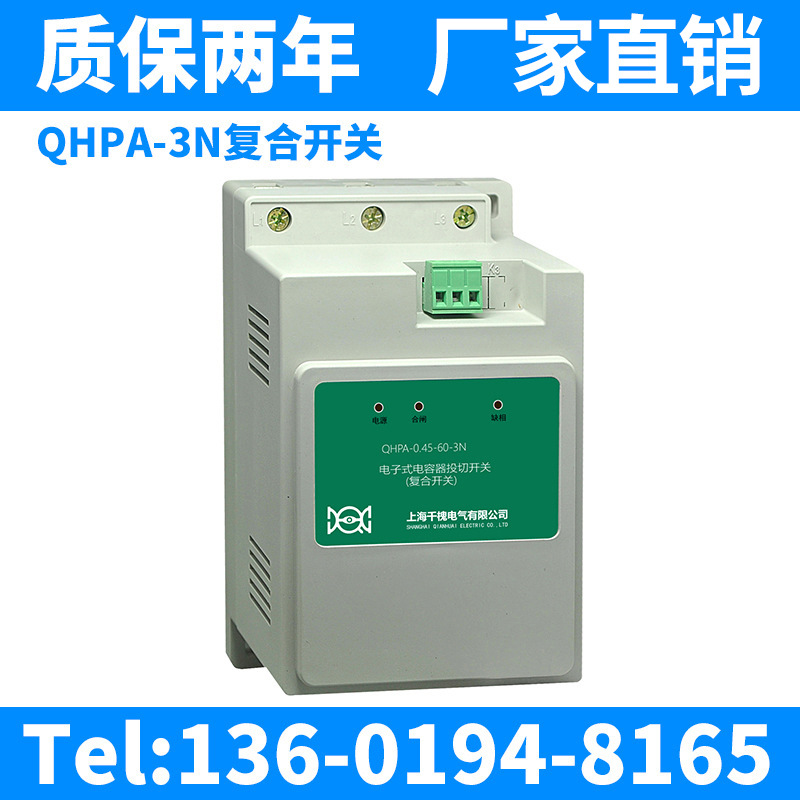

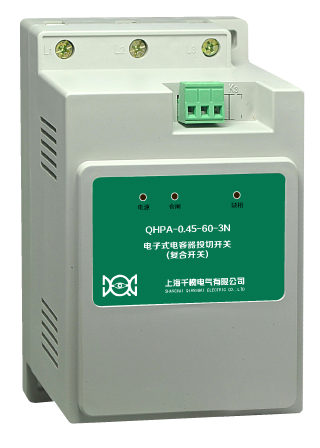

QHP1智能型電子式電容器投切開關 復合開關 同步開關

QHP□□-□-□-□□

QH

P

□

□

-□

-□

-□

□

企業(yè)代號

智能復合開關

設計序號A,B,C...

額定電壓kV,0.22 0.38 0.66

額定電流A：如045-75A，070-70A

控制電容器的較大容量kvar,分補以3×單相容量表示如3×10

3三相共補

1單相分補

C:帶通信,N:不帶通信

v 海拔高度不超過2500米

v 環(huán)境溫度-25℃～+50℃

v 空氣濕度在40℃時不超過50%,20℃時不超過90%

v 周圍環(huán)境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在

v 安裝地點無劇烈震動

v 額定工作電壓380V,220V/AC±20%

v 工作電源220V

v 使用壽命10萬次

v 控制容量

v 三相≤30kvar，△型接法

v 單相≤10kvar，Y型接法

v 接觸降壓≤100mV

v 響應時間≤1000ms

v 每次接通與關斷間隔≥1秒

v 連續(xù)兩次接通間隔≥30秒(注：當開關斷開后再導通須延時30秒(內定)

v 絕緣等級：在正常大氣條件下≥10M

v 控制電壓：DC8～18V

v 額定頻率50Hz±0.5

v 電路功耗≤1.5VA

v 接點耐壓≥1600V

v 導通阻抗≥0.0030

v 電壓畸變率≤5%

v 外形尺寸160mm×96mm×90mm

v 固定尺寸142mm×80mm
