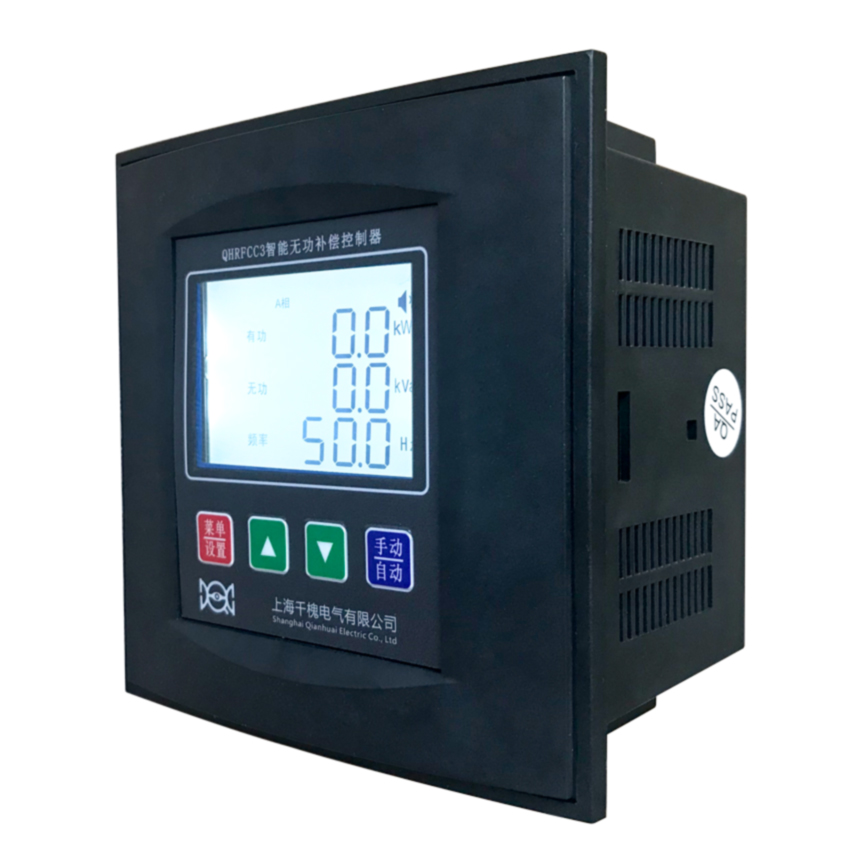

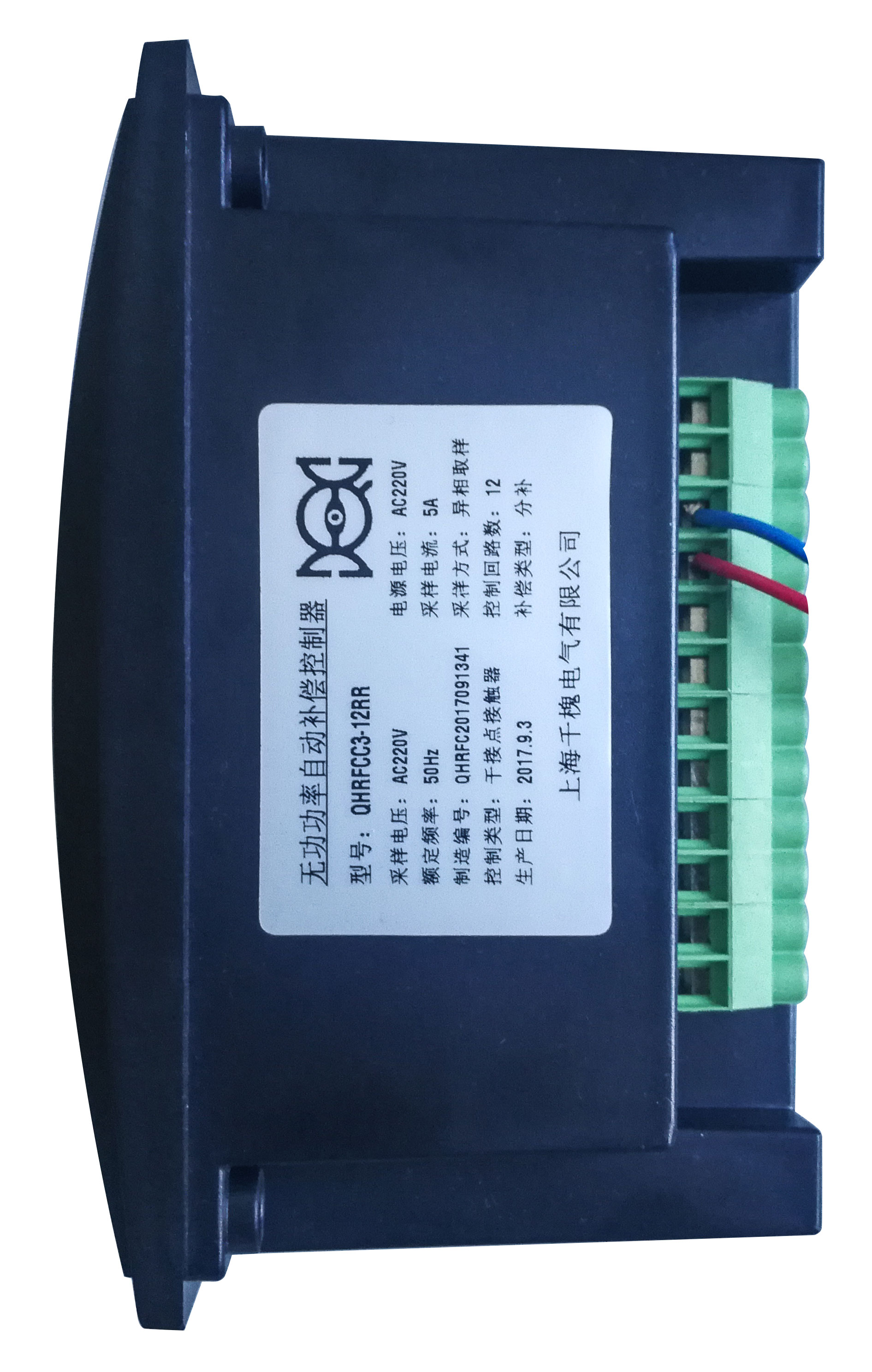

QHRFCC3-12R無功功率自動補償控制器 分補138動態無功補償控制器

QHRFC□-□□□□□□□□

QH

RFC

□

-□

□

□

□

□

□

□

□

企業代號

無功功率自動補償控制器

設計序號A,B,C...,其中A為高壓,其它為低壓

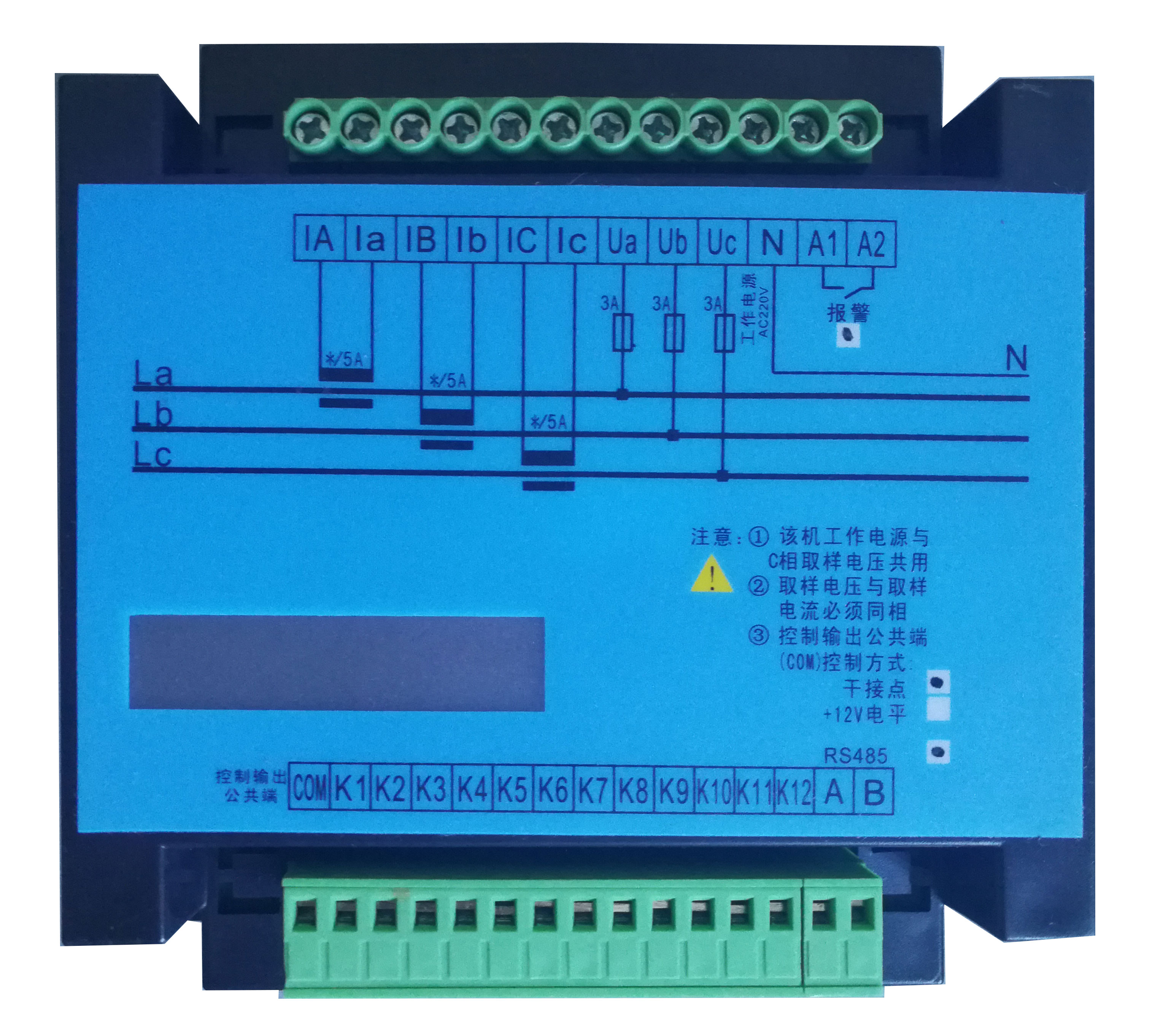

輸出回路：3，4，8，12，16，18，21，24，32，36，48，54，64

顯示方式：D-LED，S-液晶

補償方式：S-三相共補，R-單相分補

控制投切輸出：R-繼電器，帶接觸器，D-DC12V，帶復合開關或晶閘管開關

通信：C-帶通信功能，N-不帶通信

T：溫度測量，需外配溫度傳感器

X：故障超限報警常開接點

Y：散熱風機常開接點

v 基本參數

• 電源電壓：AC220V±%   50Hz±5%
• 取樣電壓：AC175V－265V
• 取樣電流：0～5A
• 本機功耗：≤12W
• 重量：0.75～0.8kg
• 控制控制輸出接點：12路，DC12V×30mA或AC220V×5A*

v 測量精度

• 電壓：±0.5%
• 電流：±0.5%
• 功率因數：±1.0%
• 有功功率：±2.0%
• 無功功率：±2.0%

v 通信（選配）

• 物理接口：RS485
• 通訊規約：MODBUS-RTU

v 控制參數

• 電流變比：1～1000
• 過壓設置：230V～280V步長1V（設置可以關閉）
• 欠壓設置：175V～210V步長1V（設置可以關閉）
• 諧波電壓設置：0%～50%（設置可以關閉）
• 諧波電流設置：0%～（設置可以關閉）
• 目標功率因數：0.80L～1.00
• 投切門限：0.5～1.2步長0.1
• 投切延時：0.1s～600s
• 放電延時：0s～180s
• 投切方式：0(循環)，1(線性)
• 電容路數：共補0～12路,分補0～4路
• 電容值：0～200kvar步長1
• 電容器禁投門限值：靈敏度≥100mA
• 通訊地址：1～255（選配）
• 波特率：1200，2400，4800，9600，19200，38400（選配）

v 實時數據顯示功能

• 可實時顯示電網A相、B相、C相頻率、功率因數、電壓、電流、有功/無功功率、諧波電壓總畸變率、諧波電流總畸變率、溫度、電容器投切狀態和故障警示，電流變比、過壓保護、欠壓保護、諧波設置、投/切延時、投/切門限、編碼方式、電容路數、電容容量等設置參數

v 設置功能

• 可直接設置電流變比、過壓保護、欠壓保護、諧波電壓設置、諧波電流設置、溫度（可選）、目標功率因數、投切門限、控制延時、電容配置、通信參數等設置項
• 設置參數自動記憶，掉電不丟失

v 超限及故障警示功能

• 當電網出現故障或某個參數超，報警指示“ ”點亮閃爍，提示過壓、欠壓或其它某個參數超限

v 無功補償功能

• 取樣物理量為無功功率，無投切振蕩、無補償呆區
• 具有手動投切和自動投切兩種運行方式
• 投切方式：

2 邏輯投切方式，每組容量自由設定；投時容量大的電容優先，切時容量小電容優先；等容電容之間循環投切

• 投切電容采用接法Y、△、Y+△
• 控制輸出復合開關、無觸點開關、交流接觸器或真空接觸器等不同投切元件

v 保護功能

• 具有自檢復歸和自動復位功能
• 具有欠壓、過壓、諧波超限保護功能
• 具有報警輸出接口（標配）
