沖孔板清洗烘干機

產品介紹：

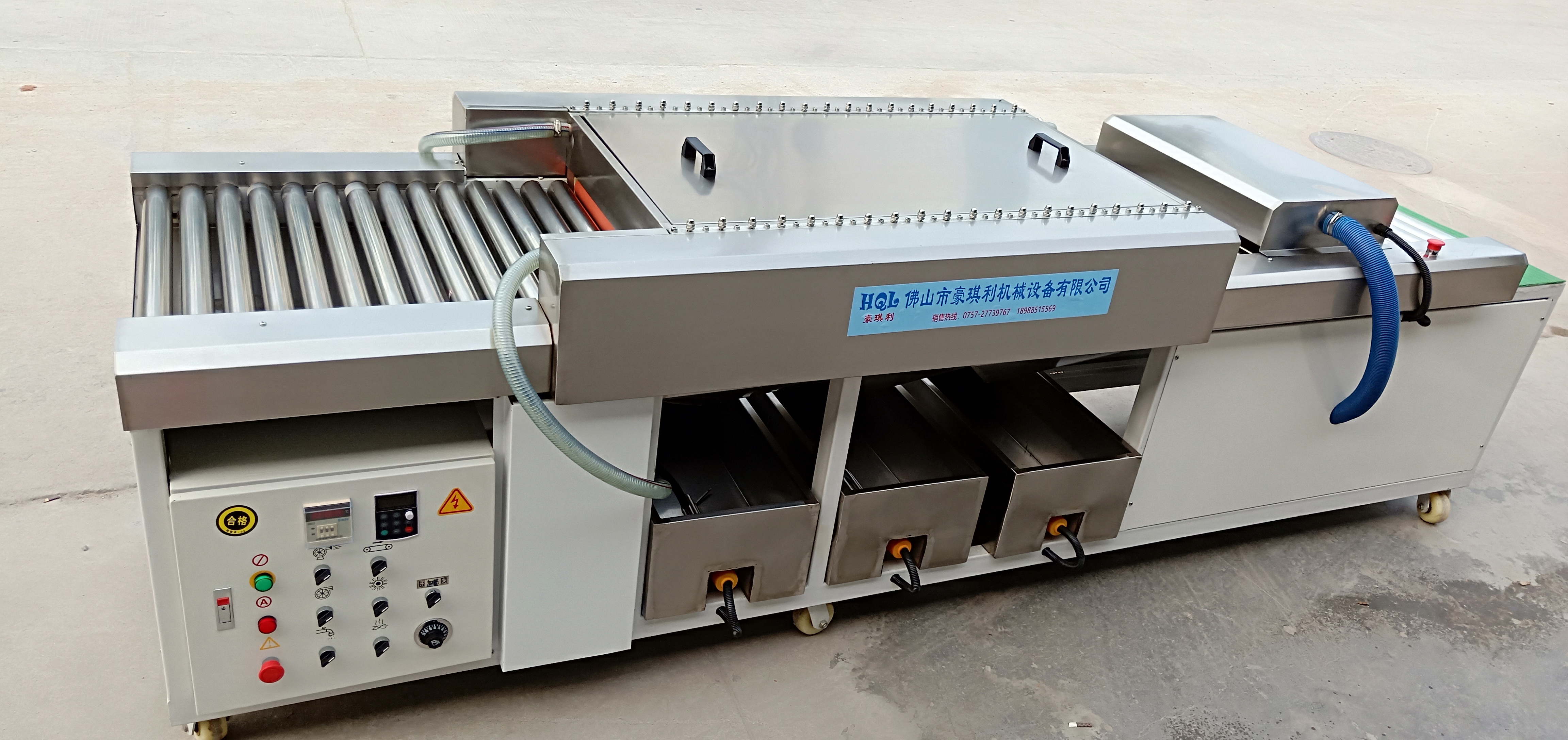

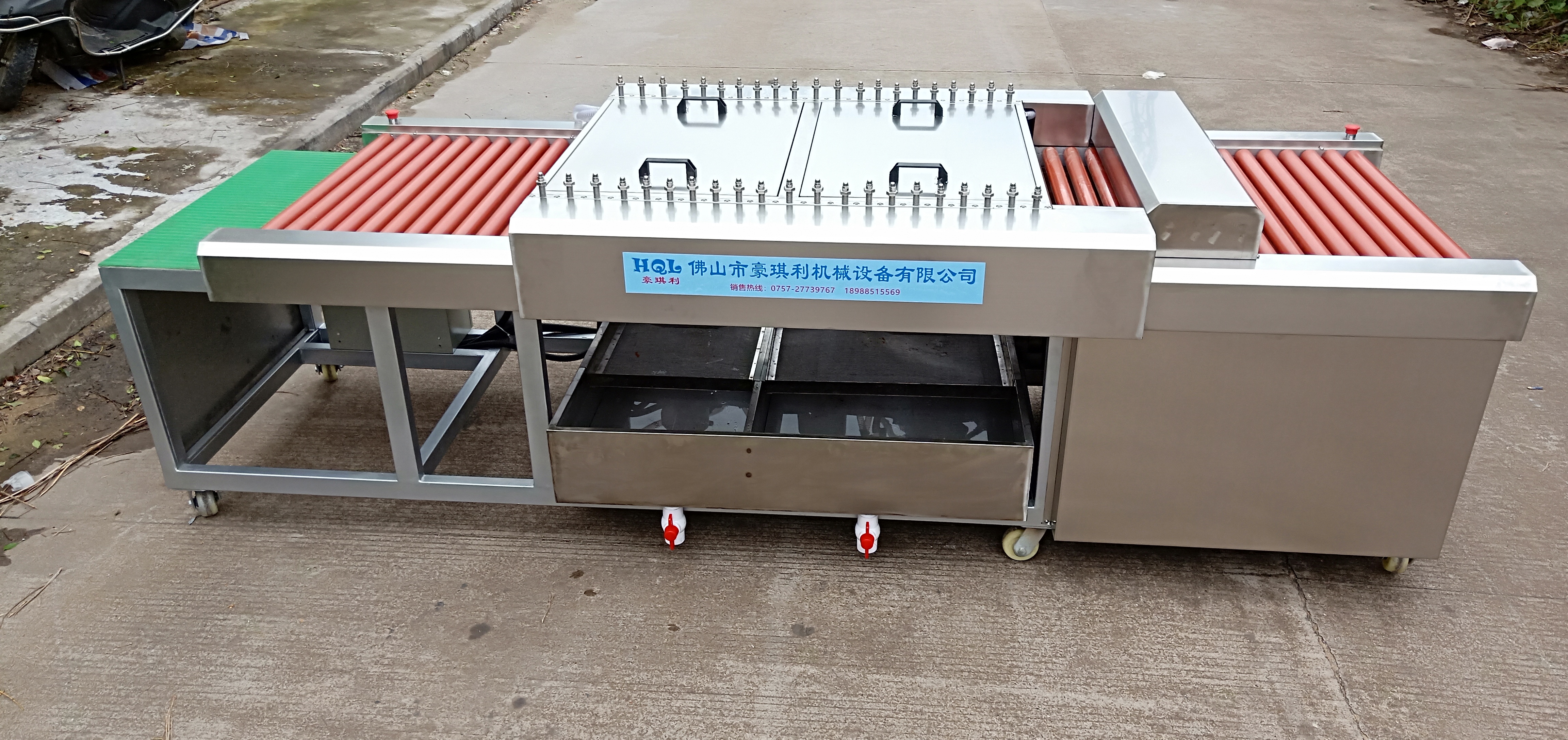

1、HQL-QX1200D-3清洗機采用臥式結構，用于沖孔板、五金刀剪工具、鋸片、鋁板、鍍鋅板、不銹鋼板、亞克力、PVC隔板、膠板、擴散板、導光板、手機主板、外殼、手機玻璃等清洗和烘干；
2、機架主要由輸送段、清洗段、干燥段、出料段；
3、九組毛刷，四組海綿輥，十組膠棒，三個水箱；
4、主動傳位鏈條轉動，無極調速，工藝實用性強；
5、公司根據客戶的要求設計。

產品特點:
實現規模化設計及生產，便捷操作，滿足不同行業的定制式清洗干燥機；
全不銹鋼護罩，且清洗風干過程的可視化管理，可隨時了解產品的生產過程；
清洗干燥速度可實現0.5m/min到12m/min，高速滿足不同類型客戶生產節拍要求，運營穩定；
合理的風過濾系統和水過濾系統，采用最-低能耗滿足要求；
合理結構設計，方便維修和維護；
操作界面簡單易懂。
技術參數：
主機外形尺寸：L3800*W1600*H1050mm；
臺面高度：880（MM)；
電源電壓：380（V）；
頻率：50（HZ）；
工作速度：0.5～5（M/MIN)；
清洗工件尺寸：1200mm，最小120mm；
清洗五金工件厚度：0.1～6（MM)；

裝機功率：
總功率：17.5（KW)；
傳動輥電機：0.75（KW)；
毛刷輥電機：0.75（KW)；
水泵電機：0.5（KW)；
風機電機：0.5（KW)；
烘干箱：2個*3（KW)；
水箱加熱管：3*3（KW)。

主要用途：
本機可根據用戶要求，用于清洗和干燥0.1—6mm沖孔板。
機器采用水平臥式結構，沖孔板放置在水平的傳送帶上。
經過進料、輸送、粗洗，精洗，漂洗、吸水、風干、出料一次性完成工序。
傳送速度可根據工藝要求實現變頻調整，熱風溫度也可按需要設定調整。
雙面滾動清洗，采用環保污水處理，可循環使用，性能穩定可靠耐用，獨特的外觀設計，可自由推進推出，具有工藝適用性強，節能環保，效率高等優點。


注意事項：
（1）一定要注意先開風機，后開加熱器。先關加熱器，后關風機。
（2）在停止傳送電機前，一定要把速度調節器降至零位。
（3）在控制臺上設有急停按鈕，遇有緊急情況時，可使用。
（4）當其中有一個水泵抽不到水時，應立即補充足夠的水源。


安裝與操作步驟：
1.現場條件應具備380V 50HZ交流電源，按字碼連接，但一定要在機身接地標志螺絲位接上可靠地線。工業自來水源、排水溝。廠房清潔干凈設備應安置再水泥地板上，使設備平穩.
2.機身有設三個水箱，首先把三個水箱的水加滿，把熱水開關打開，熱水溫控旋轉到60°，讓水箱預熱20分鐘， 同時開動水泵，旋轉噴淋管噴水到吸水棉上， 將吸水綿充分濕透后把噴淋管噴水對著毛刷噴。在開動風機、熱風、毛刷、輸送，（可調電機400轉為通常清洗塵沖孔板工件速度）
3.將工件放在輸送帶上，工件自行進入清洗機內即可清洗沖孔板。
4.沖孔板從清洗機出來接到引臺即可進行下一步工序。


工作原理：
把平板工件清洗機上以后，由傳動帶托著工件進入刷洗室，由噴上水的毛刷刷洗，然后進入沖洗室，用純凈水沖洗,，經過三次重復清洗，再經吸水棉脫水，風干達到干燥，干凈的清洗效果出料


清洗工藝流程：輸送 > 粗洗 > 精洗 > 漂洗 > 吸水 > 風干 > 出料

水路系統：
清洗段所用水是循環時用的。每天應更換水箱中的存水，以保證清洗用水的干凈，每月清洗一次水箱及過濾裝置。通過清洗段蓋上的觀察孔可監視噴水情況，如果發現有堵塞現象，則停泵打開箱蓋，疏通噴水孔。

簡單故障與排除：
1、常見故障：輸送帶不運轉
原因：電機不運轉、鏈條過松；
排除方法：排查電機原因、調節鏈條松緊度。

2、常見故障：毛刷跳動或噪音大
原因：連條松動、軸承損壞；
排除方法：調節鏈條松緊度、更換軸承。


3、常見故障：工件有水點
原因：吸水輥沒有完全軟化；
排除方法：軟化吸水輥。

4、常見故障：電器不工作
原因：電路缺相、總開關損壞；
排除方法檢查電路、更換開關。

5、常見故障：指示燈不亮
原因：急停開關切斷電源；
排除方法檢查電路、松開急停開關；

保養及維護：
對機器進行日常維護和保養，平時要經常觀察機器的運動部分。
1.變頻調速中潤滑用Vb—1，出廠時已隨機裝好，開機前須檢查油位是否達到油鏡中部（其它油品將使該機運轉不穩，磨擦面易損，溫度增高）。換油為工作300小時后，以后每隔1000小時換一次，由注油孔注入至油鏡中部，切勿過量。。
2.毛刷部分的蝸輪箱加油同上，輸送鏈條在使用一個月后，要加一次潤滑脂。
3.鏈條可根據松緊調節。每天檢查是否有充足的水源，水要根據用戶需要清潔情況作更換，輸送棒上要保持清潔。
4.水箱每天清洗一次，經常檢查噴水眼，看是否堵塞，及時處理。

主電路圖與控制電路圖
J1烘干箱：6KW
J2加熱管：9KW
M1風機：0.5KW
M2無極調速：0.75KW
M3：0.75KW
M4：0.5KW
