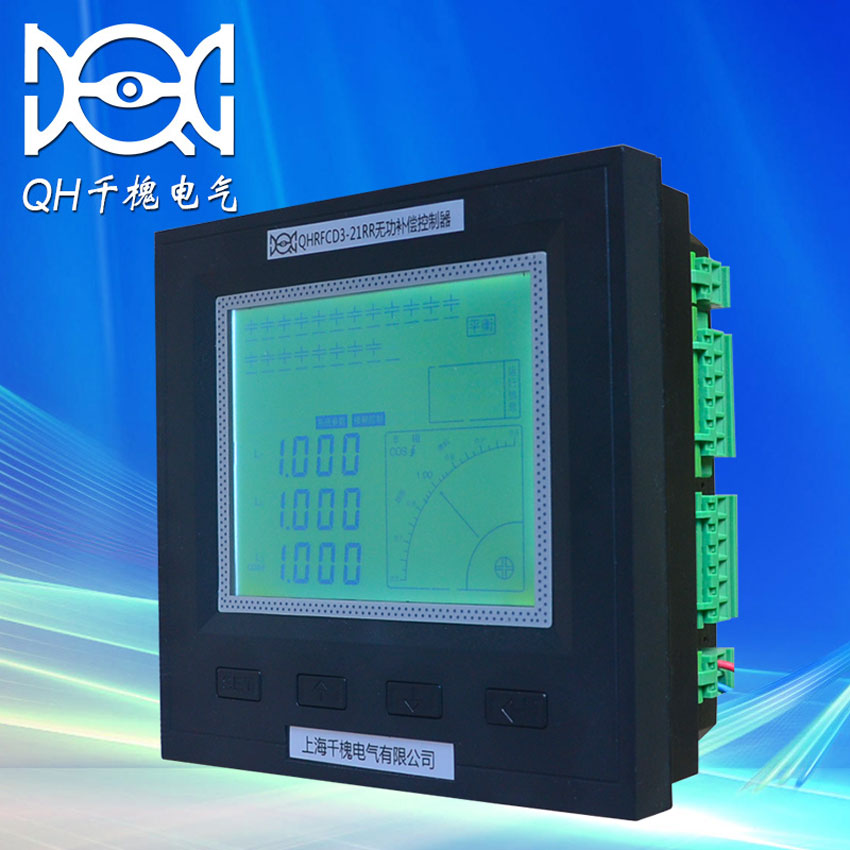

QHRFCD3-21R動態無功補償控制器 分補138 21路無功補償控制器

QHRFC□-□□□□□□□□

QH

RFC

□

-□

□

□

□

□

□

□

□

企業代號

無功功率自動補償控制器

設計序號A,B,C...,其中A為高壓,其它為低壓

輸出回路：3，4，8，12，16，18，21，24，32，36，48，54，64

顯示方式：D-LED，S-液晶

補償方式：S-三相共補，R-單相分補

控制投切輸出：R-繼電器，帶接觸器，D-DC12V，帶復合開關或晶閘管開關

通信：C-帶通信功能，N-不帶通信

T：溫度測量，需外配溫度傳感器

X：故障超限報警常開接點

Y：散熱風機常開接點

v 基本參數

• 電源電壓：AC220V±20%   50Hz±5%
• 取樣電壓：AC220V
• 本機功耗：≤12W
• 重量：0.85～0.9kg
• 控制控制輸出接點：21路，DC12V×30mA

v 測量精度

• 電壓：±0.5%
• 電流：±0.5%
• 功率因數：±1.0%
• 功率：±1.0%
• 頻率：±1.0%

v 通信

• 物理接口：RS485，RS232
• 通訊規約：MODBUS-RTU

v 控制參數

• 電流變比：1～1200
• 過壓門限U1：240V～280V(出廠默認值為245V)
• 欠壓門限U2：180V～200V(出廠默認值為190V)
• 諧波電壓門限：0%～
• 諧波電流門限：0%～
• 投入延時：0.02～600s
• 切除延時：0.02～600s
• 再投延時：1～600s
• 目標功率因數：0.80L～1.00
• 投入門限：0.5～1.2，切除門限：0～1.2
• 投切方式：模糊控制，濾波控制
• 電容路數：共補0～21路，分補0～7路
• 電容容值：0～9999kvar步長1
• 通訊地址：1～255
• 波特率：1200，2400，4800，9600，19200，38400

v 實時數據顯示功能

• 可實時顯示電網A相、B相、C相頻率、功率因數、電壓、電流、有功/無功功率、諧波電壓總畸變率、諧波電流總畸變率、電容器投切狀態和故障警示，電流變比、過壓保護、欠壓保護、諧波設置、投/切延時、投/切門限、編碼方式、電容路數、電容容量等設置參數

v 設置功能

• 可直接設置電流變比、過壓保護、欠壓保護、諧波電壓設置、諧波電流設置、目標功率因數、投切門限、控制延時、電容配置、通信參數等設置項
• 設置參數自動記憶，掉電不丟失

v 超限及故障警示功能

• 當電網出現故障或某個參數超，報警指示“ ”點亮閃爍，提示過壓、欠壓或其它某個參數超限

v 無功補償功能

• 取樣物理量為無功功率，無投切振蕩、無補償呆區
• 具有手動投切和自動投切兩種運行方式
• 投切方式：

2 邏輯投切方式，每組容量自由設定；投時容量大的電容優先，切時容量小電容優先；等容電容之間循環投切

2 線性投切方式，先投后切，后投先切，主要用于濾波現場控制

• 投切電容采用接法Y、△、Y+△
• 控制輸出復合開關、無觸點開關等電子開關投切元件

v 保護功能

• 具有自檢復歸和自動復位功能
• 具有欠壓、過壓、諧波超限保護功能
• 具有報警輸出接口
