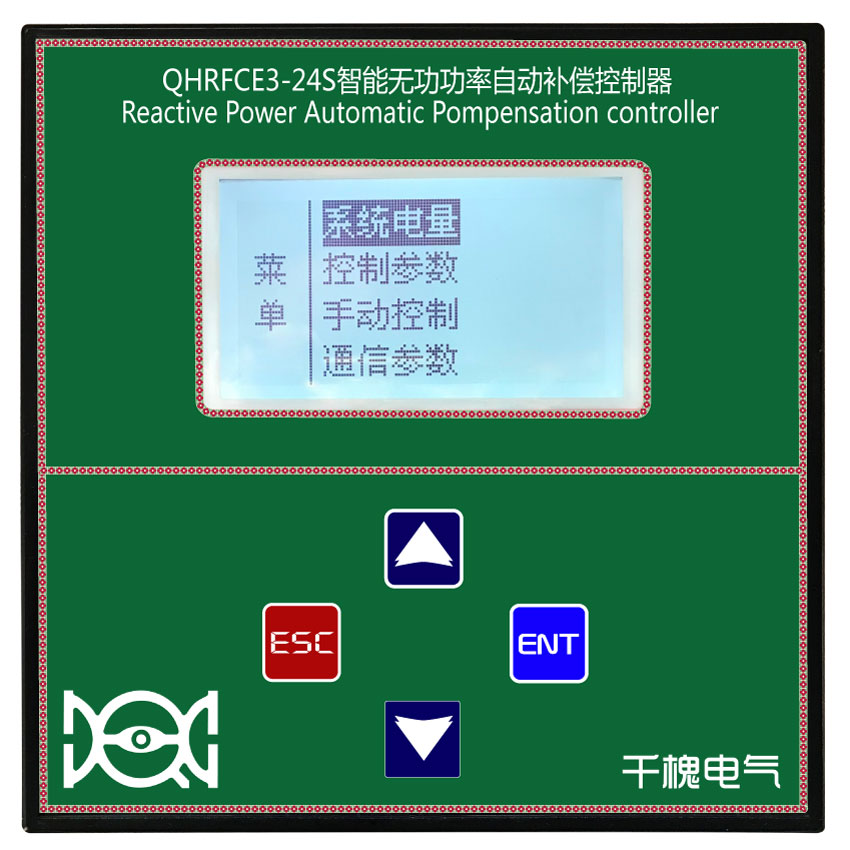

QHRFCE3-24S低壓動態無功功率自動補償控制器 24路控制器

v 基本參數

• 電源電壓：AC220V±20%   50Hz±5%
• 取樣電壓：AC380V
• 取樣電流：0～5A
• 本機功耗：≤18W（視所控制的投切開關功率而定）
• 重量：0.75～0.8kg
• 控制輸出接點：24路，DC12V×30mA或AC220V×5A

v 測量精度

• 電壓：±0.5%
• 電流：±0.5%
• 功率因數：±1.0%
• 有功功率：±2.0%
• 無功功率：±2.0
• 頻率：±0.5%

v 通信（選配）

• 物理接口：RS485,RS232
• 通訊規約5：MODBUS-RTU

v 控制參數

• 電流變比：1～1000(比值,如500/5的CT，應設為100)
• 過壓設置：400V～480V步長2V（可以關閉該保護）
• 欠壓設置：300V～360V步長2V（可以關閉該保護）
• 諧波電壓設置：0%～50%（可以關閉該保護）
• 諧波電流設置：0%～100%（可以關閉該保護）
• 目標功率因數：0.80L～1.00～-0.50C
• 投切門限：0.5～1.2步長0.1
• 投入延時：0.02s－600s
• 切除延時：20ms～600s
• 再投延時：0s～300s
• 強切延時：0.1s～5s
• 投切方式：0(循環)，1(線性)
• 相差修正：0、90度
• 功率修正：1、1.732、3
• 電容路數：共補0～24路
• 電容容值：0～200kvar步長1
• 電容器禁投門限值：靈敏度≥100mA
• 通訊地址：001～255（選配）
• 波特率：1200，2400，4800，9600，19200，38400（選配）

v 實時數據顯示功能

• 可實時顯示電網功率因數、電壓、電流、有功功率、無功功率、頻率、溫度、各相諧波電壓總畸變率、諧波電流總畸變率，各相3、5、7、9、11、13、15、17、19、21次電流諧波畸變率，電容器投切狀態和故障警示
• 可顯示電流變比、過壓保護、欠壓保護、諧波設置、投/切延時、投/切門限、投切方式、電容分配、電容容量、通訊地址、通訊波特率等設置參數

v 設置功能

• 可直接設置電流變比、過壓保護、欠壓保護、諧波電壓設置、諧波電流設置、目標功率因數、投切門限、控制延時、電容配置、通信參數等設置項
• 設置參數自動記憶，掉電不丟失

v 超限及故障警示功能

• 當電網出現故障或某個參數超，參數反顯，提示過壓、欠壓或其它某個參數超限

v 無功補償功能

• 取樣物理量為無功功率，無投切振蕩、無補償呆區
• 具有手動投切和自動投切兩種運行方式
• 投切方式：

? 邏輯投切方式，每組容量自由設定；投時容量大的電容優先，切時容量小電容優先；等容電容之間循環投切

? 線性投切方式，先投后切，后投先切，主要用于濾波現場控制

• 投切電容采用全△接法

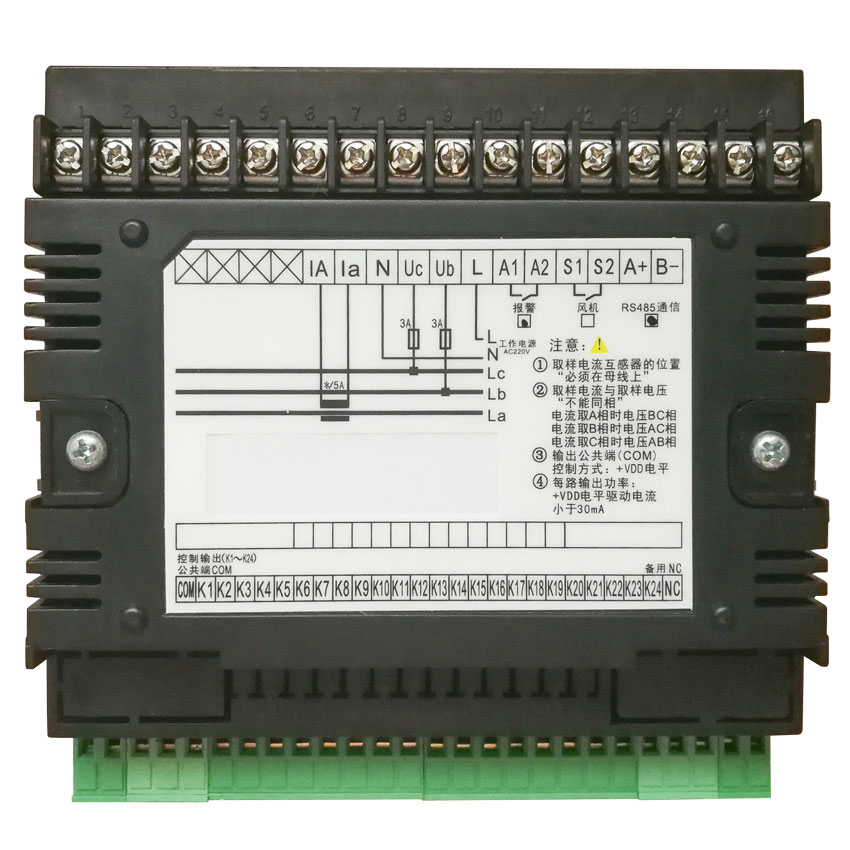

• 控制輸出能適應復合開關、晶閘管無觸點開關、交流接觸器或真空接觸器(再外接2個轉換器把DC12V轉為繼電器接點)等

v 保護功能

• 具有自檢復歸和自動復位功能
• 具有欠壓、過壓、諧波超限保護功能
• 具有報警輸出接口（標配）
