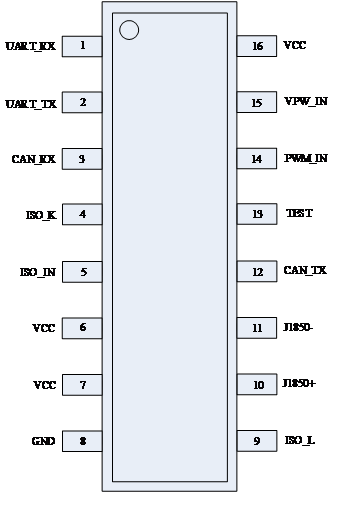

1.產品概述 YM1120 芯片是由我司自主研發的一款通用的OBD 串口轉換芯片，具有協議完備，功耗低，集 成度高，引腳少，使用靈活等特點。 1.1. 主要特點 ● 支持自動檢測和解釋九種OBD 協議（全協議）： SAE J1850 PWM (41.6 kbaud) SAE J1850 VPW (10.4 kbaud) ISO 9141-2 (5 baud init, 10.4 kbaud) ISO 14230-4 KWP (5 baud init, 10.4 kbaud) ISO 14230-4 KWP (fast init, 10.4 kbaud) ISO 15765-4 CAN (11 bit ID, 500 kbaud) ISO 15765-4 CAN (29 bit ID, 500 kbaud) ISO 15765-4 CAN (11 bit ID, 250 kbaud) ISO 15765-4 CAN (29 bit ID, 250 kbaud) ● 寬電源供電，供電電壓為3.3V 到5.0V； ● 超低功耗CMOS 設計： 3.3V 供電：3.8mA(典型值) 3.8V 供電：5.3mA(典型值) 5.0V 供電：8.2mA(典型值) ● 通用串行接口： 波特率：38400；起始位：1 位；數據位：8 位；奇偶位：無；停止位：1 位。 ● 使用靈活，所有AT 指令均可定制； ● 集成度程度高，體積小，通用SOP16 封裝； ● 無需外接晶振； 1.2. 應用領域 ◆ OBD 診斷儀 ◆車聯網相關產品 ◆ 抬頭顯示器(HUD) ◆胎壓監測系統(TPMS) ◆ 高端智能車載導航系統 3.1 串口通訊數據格式 波特率：38400；起始位：1 位；數據位：8 位；奇偶位：無；停止位：1 位。 發送指令以ASCII 編碼傳送，必須以回車符結束(0x0D)。 返回結果以ASCII 編碼傳送，以兩個回車換行符和>符號結束(0x0D 0x0A 0x0D 0x0A 0x3E)。 3.2 選擇與ECU 通信協議指令ATSPn 指令中的n 可以取下列值 0 - Automatic 1 - SAE J1850 PWM (41.6 kbaud) 2 - SAE J1850 VPW (10.4 kbaud) 3 - ISO 9141-2 (5 baud init, 10.4 kbaud) 4 - ISO 14230-4 KWP (5 baud init, 10.4 kbaud) 5 - ISO 14230-4 KWP (fast init, 10.4 kbaud) 6 - ISO 15765-4 CAN (11 bit ID, 500 kbaud) 7 - ISO 15765-4 CAN (29 bit ID, 500 kbaud) 8 - ISO 15765-4 CAN (11 bit ID, 250 kbaud) 9 - ISO 15765-4 CAN (29 bit ID, 250 kbaud) 例程： 發送：ATSP0 對應hex 編碼：41 54 53 50 30 0D 返回值：OK> 對應hex 編碼：4F 4B 0D 0A 0D 0A 3E 3.3 獲取ECU 數據指令 指令符合OBD-II 規范（SAE J1979）定義的模式 01 顯示當前數據 02 顯示凍結幀數據 03 顯示存儲的診斷故障碼 04 故障碼和存儲的值 05 氧傳感器測試結果 06 其他系統測試結果 07 顯示最近診斷故障碼 08 針對組件/系統的控制操作 09 請求車輛信息 獲取當前引擎轉速樣例： 發送：010C 對應hex 編碼：30 31 30 43 0D 返回值：410C7C57 > 對應hex 編碼：34 31 30 43 37 43 35 37 0D 0A 0D 0A 3E
