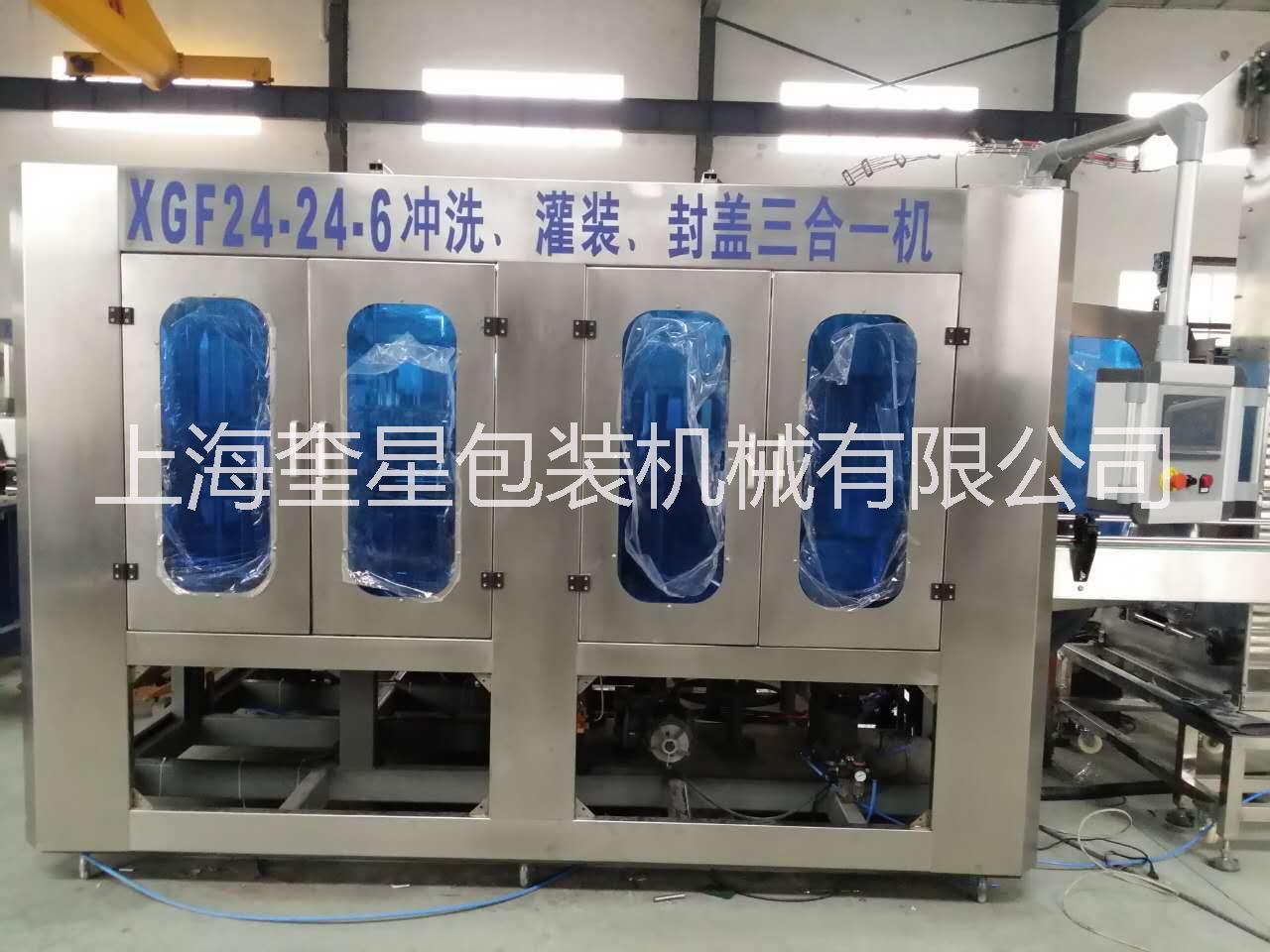

塑料瓶沖瓶灌裝旋蓋三合一體機

32-32-10三合一灌裝

CGF32/32/10型PET瓶洗瓶/灌裝/封蓋三合一機是我公司結合國際上的灌裝工藝合技術自主研制開發的果汁飲品等灌裝的機型。該機采用瓶頸定位輸送方式，只需變換極少變更件即可適用于多種尺寸的瓶型，最-大程度地減小了對瓶身的磨損輸送平穩。灌裝方式為常壓加微負壓灌裝，使用國內最-的灌裝閥體，提高了灌裝速度，能精-確控制灌裝液位。具有無瓶不灌裝，爆瓶自動關閥的特性功能，衛生級的循環管路為產品質量提供了可靠的保證。即抓即旋蓋技術處于國內水平。

u 機架，封板。

120x6結構鋼主體，外表為2毫米304不銹鋼層，2毫米不銹鋼框架，不銹鋼可調地腳。

u 旋轉式洗瓶部分

洗瓶夾頭數量為32，沖瓶機械手，采用等距夾鉗手，旋轉噴頭，抓瓶穩定可靠，沖瓶效率高，適應各類大小瓶型。

u 旋轉式灌裝部分

灌裝閥數量為24，與產品接觸部件均為304不銹鋼。灌裝缸內外表面均作拋光處理。灌裝閥體采用國內最-的常壓灌裝閥體。

u 旋轉式封蓋部分

旋蓋頭數量為10，水平旋蓋式理蓋器，具有不損壞瓶蓋表面，料斗內少蓋自動傳送信號補蓋功能

u 理蓋部分

進口電機減速箱，304不銹鋼蓋倉，減少了對瓶蓋的二次污染，304不銹鋼下蓋槽，蓋倉和下蓋槽帶有電子無蓋檢測系統，自動控制送蓋機和整機運行速度。可實現無瓶不送蓋、下蓋無蓋自動停機。

u 瓶蓋以及送蓋機

全密封式304不銹鋼蓋倉，帶有紫外線系統，輸送帶送蓋平穩、無噪音。全自動控制系統，結合理蓋機的電子檢測系統控制機器的運轉。

u 動力系統

主電機和減速箱，帶變頻調速，各個運動機構件均為齒輪傳動，運行平穩，各個輸瓶星輪為工程塑料部件，帶安全保護機構。

u 控制系統和操作面板

密封式電控箱，304不銹鋼材料，進口PLC，變頻器，繼電器，光電開關，感應開關繼電器元件，觸摸屏操作面板，進口氣動元件。

主要技術參數：

? 生產能力     10000瓶/小時

? 適用瓶型      瓶徑Φ50～95mm；瓶高150～320mm

? 適用蓋型      標準塑料羅紋蓋

? 沖瓶水壓力    0.18～0.25Mpa

? 沖瓶用水量    1500kg/h

? 噴沖工位     24

? 氣源壓力      0.4Mpa

? 耗氣量        0.4m3/min

? 總功率       5.0KW

? 總重量       5000Kg

? 外形尺寸      3000×1800×2500（mm）

主要配置：

? 主電機                         國產品牌（南京控特）

? 減速機                         國產品牌（浙江天宇）

? 液位傳感器                     國產品牌

? 回流泵、噴沖泵                 杭州南方泵

? 觸摸可視屏                     日本三菱公司

? PLC程序控制器                 日本三菱公司

? 變頻器                         日本三菱公司

? 接近開關、光電開關             韓國奧托尼克斯

? 接觸器、斷路器                 西-門子公司

? 氣缸、電磁閥等主要原件         亞德客

? 主軸軸承                       哈爾濱軸承

? 密封圈                         司達行公司

? 擰蓋頭軸承                     日本NSK公司
