全自動錨索切割機 錨索切斷機 數控切割機 全自動錨索切斷機

一、產品概 述

QGP-1C型 數 控 錨 索 線 全 自 動 切 割 機(也叫全自動錨索切割機) ，

可 以 用 于 礦 用 直 徑15.24～32MM、長度 3～11 米綱絞線的切割。

本設備采用新型全數字控制技術，由可編程序控制器（PLC）

和觸摸屏控制，可以實現自動送料、自動切割、自動卸料并計數，

同時顯示預設、已切割的數量及歷史切割數量。

本設備具 有自動卸料功能，可自動將 切割的錨索線推落、堆

碼。

本設備設計了送料導向口，穿線更加簡單方便。

本設備具 有鋸片磨損自動檢測裝置， 如果鋸片磨損嚴重，則

設備停止運行并報警。

本設備走 料速度快，不間斷連續送料 。具有手動、自動等多

種工作方式控制。

本設備無 需培訓，單人即可操作，能 大大提高工作效率和減

輕工人的勞動 強度, 改善工作環境，增加了 安全保障系數，同時

極大地降低使用單位成本。

二、技術參 數

（1）設備尺寸：長 20000mm×寬 1000mm×高 1700mm；

（2）整機功率：7kW；

（3）工作電壓：380V；

（4）切割速度：0.3m/s（18 米/分鐘）不間斷切

三、系統組 成

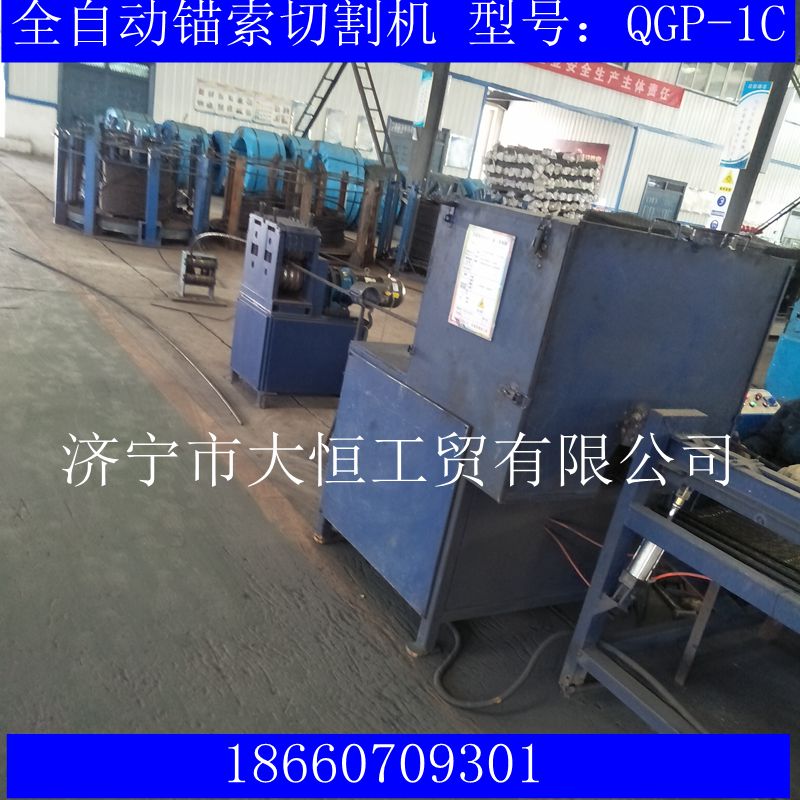

QGP-1C 型數控錨索線全自動切割機共由七部分組成，具體如

下：

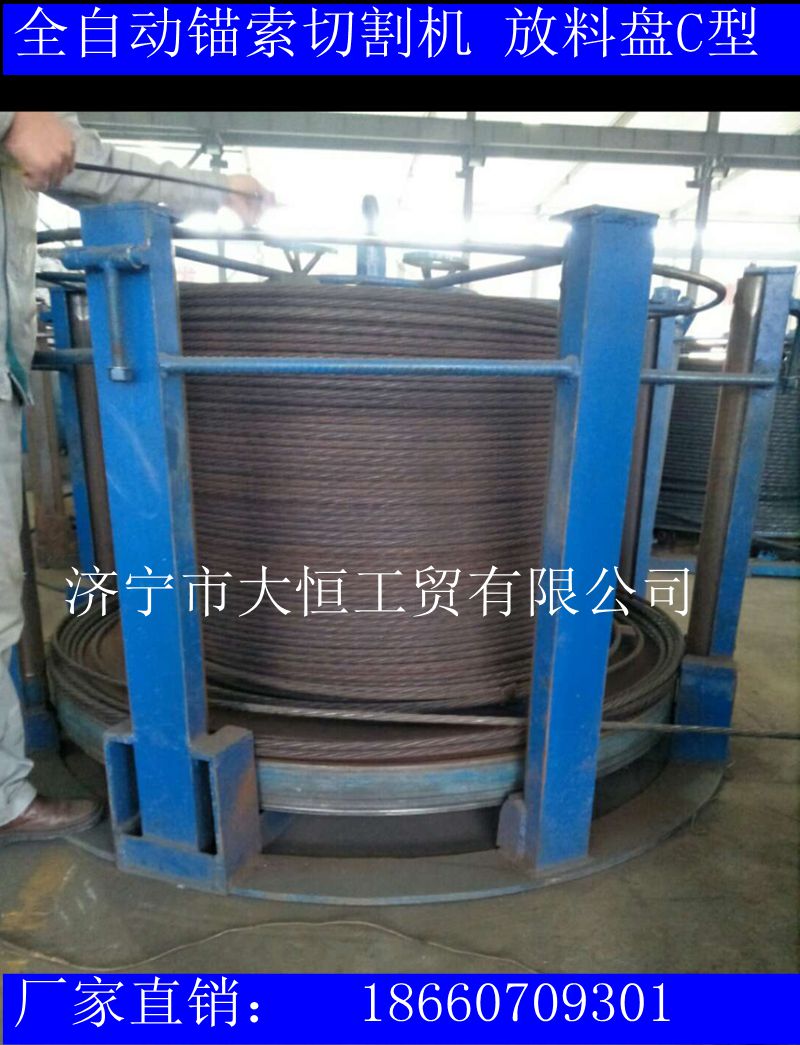

3.1 放線盤

放線盤作用是承載錨索線盤的重量，在驅動裝置的牽引作用下

旋轉放線。放線盤設計有交叉頂盤，防止錨索線彈線傷人。

3.3 導向裝置

   導向裝置的作用主要是將錨索線控制好方向，以防驅動時脫軌、掛線等。

3.4  切割主機切 割主機主要功 能是不間斷切割錨 索線，同時具 有錨索線夾緊、導向、

切斷檢測、換片報警、越位報警 等功能。所有操作與電控系統配合自動完成。

3.5 控制柜功能：由可編程控制器（PLC）控制電機送料、反轉，

啟動/停止切割機，切割結束自動回復原位，并自動將切割好的錨

索線推落。 系統采用觸摸屏控制和按鈕控制 兩種方式，增加了系

統的可靠性?？稍O(shè)置切割機手動、連續、定量三種切割方式。

3.6  卸料導軌

卸料導軌的作用是將錨索線牽引到規定的空間，到達切割長

度并切割完 成后將自動錨索線彈出、堆碼。 導軌長度也可根據用

戶需要定制。
