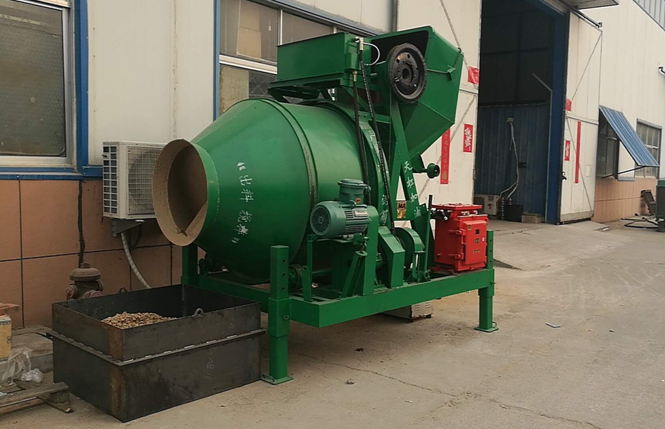

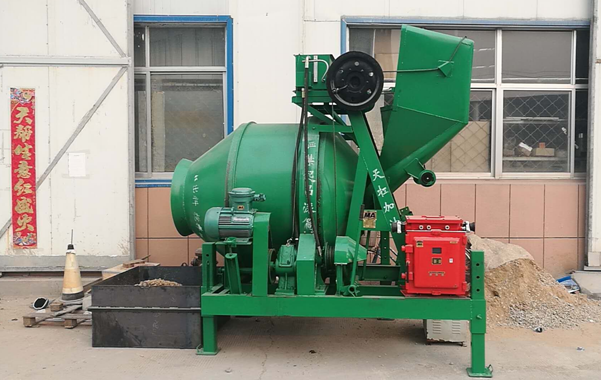

煤礦用混凝土攪拌機

1.用途和特點 MJZC-150/250/350煤礦用混凝土攪拌機屬于自落式雙錐反轉出料移動式混凝土攪拌機，可攪拌塑性和半干硬性混凝土，攪拌筒正轉攪拌，反轉出料。適用于礦山井下巷道鋪設、煤倉建設、硐室施工等。體積小，可適用于地面和巷道等窄小工作環境；齒輪傳動，結構緊湊，運轉可靠；電控系統均采用安標產品，可適合于隔爆環境下作業。 本機結構新穎，具有生產效率高，攪拌質量好，重量輕，造型美觀等優點，是一種比較的機型。 2.產品型號及基本參數 2.1 型號含義 M J Z C－□ 2.２ 基本參數 型號 基 本 參 數 出料 容量 L 上料 容量 L 攪拌額 定功率 kW 工作 周期 s 骨料最 大粒徑 mm 額定 電壓 V 電源 頻率 Hz MJZC150 150 240 ≤3.0 ≤120 60 380/660/1140 50 MJZC250 250 320 ≤4.0 ≤120 60 380/660/1140 50 MJZC350 350 560 ≤5.5 ≤120 60 380/660/1140 50 3.結構簡介 本機由攪拌機構、上料機構，供水系統，底盤和電器控制箱等部分組成。MJZC350攪拌機結構如圖1所示，MJZC150/250結構與之相同 圖1 MJZC-350/250/150攪拌機結構圖 1—底盤總成；2—供水系統；3—托輪總成；4—攪拌筒；5—上料機架；6—罩殼; 7—減速機構；8—離合器；9—操縱系統；10—上料裝置；11—電氣控制箱;12—礦用防爆電機;13—煤礦阻燃V帶；14—煤礦用電纜；15—煤礦用軟水管；16—煤礦用鋼絲繩；17—標盤；18—MA標志 3.1 攪拌機構 攪拌機構由攪拌筒、托轉和傳動系統組成。 攪拌筒是攪拌機的工作部件，攪拌筒為雙錐形，筒體內焊有兩對高低葉片，交叉布置，分別與拌筒軸線成一定夾角，攪拌筒旋轉時，葉片在使物料提升下落的同時，還使物料軸向來回滾動所以攪拌運動比較強烈，攪拌35-45秒即可達到勻質混凝土。 在攪拌筒的出料錐體內部，焊有一對出料葉片，改變拌筒旋轉方向，混凝土即由低葉片推向出料葉片并排除筒外。 攪拌筒由四個托轉支承，攪拌筒由電機經減速箱驅動齒圈而旋轉，故在有霧或陰雨天氣仍能可靠工作。 傳動系統，減速箱為二級圈柱齒輪減速，拌筒的正反轉由電機換向?qū)崿F(xiàn)。 3.2 上料機構 攪拌機的攪拌及上料機構由上料斗，操作手柄，接長軌道和落地軌道組成。 電動機帶動上料斗的升降機爬翻運作，由齒輪減速箱內輸出軸通過軸端的上料離合器的鋼絲繩卷筒帶動，離合器由手動操縱桿控制。上料時，推動操作手柄，電機牽引鋼絲繩帶動料斗提升，到達卸料高度料斗內物體自動落入攪拌筒。到達料斗的上極限位置，自動脫開離合器。 制動電機可保證料斗在滿負荷運行時可靠地停在任意位置，制動力矩的大小，由電機后座的大螺母調整。 警告:配料應嚴格按照機器公稱容量添加，嚴禁超載過負荷運行！ 3.3 供水系統 攪拌機的供水采用煤礦井下水管供水方式。結構簡單，使用方便，可充分利用井下供水管道，減少設備投入。本設備設有快速接頭，能方便的進行管件連接。 攪拌所需的水量，由攪拌機頂部水箱控制。用戶可通過水箱刻度指針調整溢水管的高低來選擇相應的供水量。供水時打開上水閥門，若溢水管有水流出，表示水箱達到相應供水量，關閉上水閥門；放水時拉下放水控制閥，水靠重力流入攪拌筒。水全部放完后，松開放水閥門。 注意：上料前應按照水膠比調整供水量。 3.4 底盤 底盤由14號槽鋼焊成，在底盤的四角裝有可調高低的支腿，攪拌機工作時，將支腿撐牢，以提高機器的穩定性。 3.5 電氣控制箱 控制箱通過控制電機的正反轉來實現攪拌機的攪拌和卸料工作狀態?？刂葡涿姘迳嫌小罢D(zhuǎn)”、“反轉”、“停止”、“設置”按鈕。在工作前應由電氣工作人員檢查安裝，確保按下“正轉”按鈕，電機在攪拌狀態；按下“反轉”按鈕，電機在卸料狀態。 本控制箱可接380V/ 660V//1140V電壓，通過箱體內部的接線柱加以調整。 警告：控制箱是防爆設計，在煤礦井下使用時，嚴禁帶電開蓋！開蓋前必須切斷輸入電源。不得隨意改變電氣元件的規格和型號！ 4.新機使用前的檢查和試運轉 用戶在熟悉本說明書后，應對新機作詳細的檢查和試運轉；熟悉操作方法后，方可投入生產，檢查和試運轉的要點如下： 4.1 機器的安放 4.1.1 就位場地應平整，基礎應堅實，機器就位后，放下四個支腿，支腿下可墊上木塊，將插銷插入合適的孔眼內，并裝上保險鎖簧，將機體調到水平位置，或出料口略低，爬梯底部落地軌道必須墊實，以增強機器的穩定性。 4.1.2 若固定攪拌，可挖地坑，裝上接長軌道，料斗放到底時，使斗口略高出地面，以方便使用。 4.2 試運轉前的檢查和準備工作 4.2.1檢查電源電壓，額定電壓為660v。 4.2.2檢查電機和電器元件的接線是否牢固，接地線是否可靠。 4.2.3拉出油尺檢查減速箱的潤滑油是否良好，并在規定的油位，必要時進行補充和更換。 4.2.4接通水路，檢查閥門及管件，檢查是否有漏水。 4.2.5檢查各部分連接螺栓是否緊固，特別是傳動部件的連接螺栓，如有松動應擰緊。 4.3 空載試運轉 4.3.1起動攪拌電機，觀察攪拌筒旋轉方向與拌筒上的箭頭方向是否一致，若方向相反，應改變電源接線，否則料斗沖頂會拉壞軌道或燒壞電機。 4.3.2使攪拌筒正反旋轉，兩分鐘切換一次，反復運轉15分鐘，查看有無沖擊現象，各部位有無異常噪音，電機、減速箱、料斗升降是否正常。 4.3.3料斗提升到上極限位置時，限位是否可靠。
