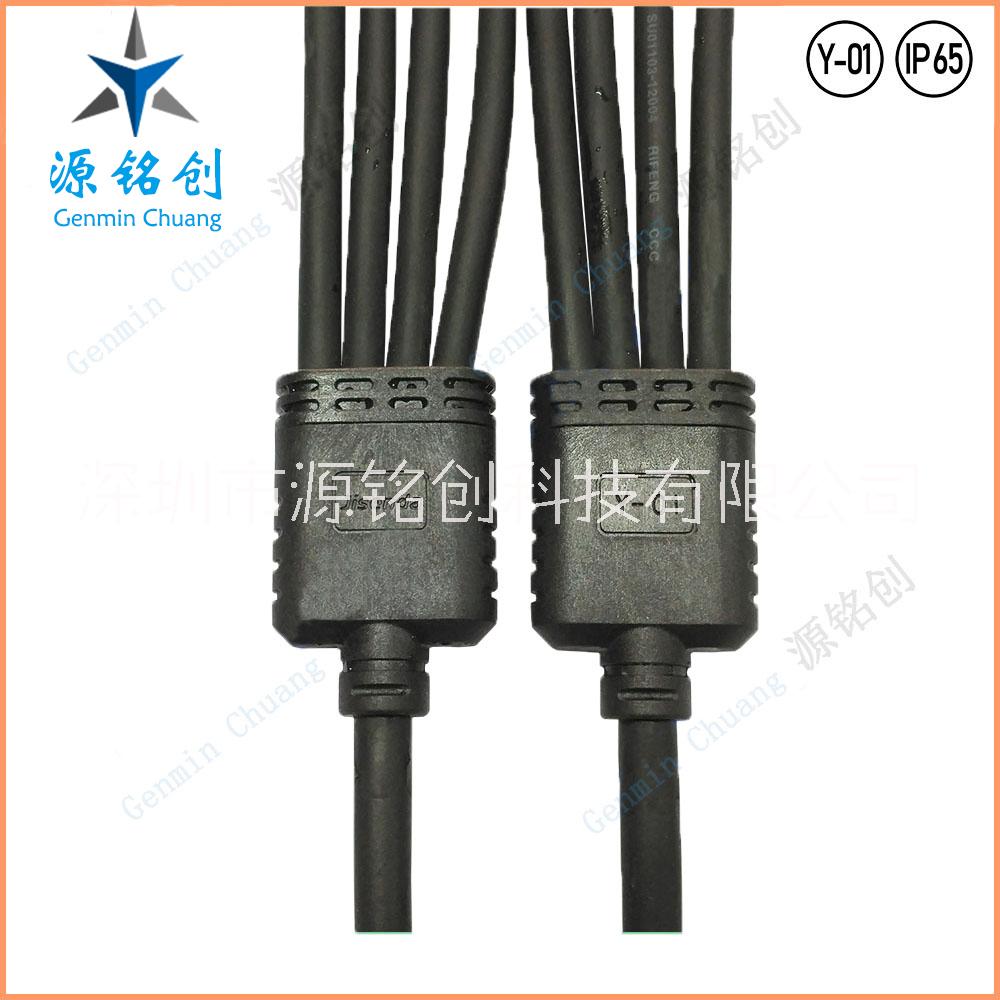

Y型一拖四防水連接器/IP66防水接頭/LED路燈洗墻燈一拖多尼龍插頭 Y-01一拖四兩芯

一、產品概述

名稱：Y-01款一拖四系列信號傳輸防水連接器

品牌：YMC源銘創

貨號：YMC-Y-01

顏色：黑色（如需定制請聯系客服）

二、產品特點

1. 產品外殼采用尼龍加纖料，堅固防爆，可達IP67防護等級；

2. 端子采用純銅鍍金，耐插拔接觸性能良好；

3. 產品體積小、性能高、螺紋插拔、組裝十分便捷；

4. 防水性能突出，具備ROHS、CE、IP防水等級系列專業認證，可根據客戶要求使用CCC, VDE, UL, ROHS等各種認證線材。

三、產品適用范圍

產品廣泛應用于城市照明工程（橋梁隧道燈、路燈、LED洗墻燈等）、LED燈飾照明（LED燈條、戶外顯示屏、大功率戶外燈、LED聚光燈等）、地暖、電機、機械、家具電器等需要防水連接器處使用，出現故障時，無需夾斷電纜線、電塑套等，只需要擰開防水連接器的兩端，維持便于產品的維修。

性能測試

1.抗電強度：按照GJB1217-1991中1005方法，常溫常壓下 S

1500V / 50Hz，經1min而無擊穿或飛弧現象，超漏電流小于2mA。

2.絕緣電阻： 按照GJB1217-1991中1005方法，常溫常壓下，導體與絕緣體間，試驗電壓（有效值）DC 500V，絕緣電阻大于1000MΩ。

3.接觸電阻：常溫常壓下，防水連接器公母插合狀態下，接觸電阻≤10mΩ。

4.鹽霧測試：未插合的連接器按照GJB1217-1991中方法1001的規定,連接器經受鹽溶液濃度5%的鈉溶液，溫度35±2℃的中性鹽霧試驗48h后，不出現影響性能的腐蝕。

5 防水性能：常溫常壓下，防水連接器公母插合并裝好螺母，置1m深清水中,試驗時間4h，連接器內部無滲水現象。在常溫常壓下涼置30min，測試達到1.、2.、3.要求。

6.接觸件分離里：單孔分離力為1.0-4.0N

7.機械壽命 ：按照GJB1217-1991方法的2016進行測試，接觸件插拔3000次，接觸件磨擦表面允許鍍層有輕微磨損，但不露其基體金屬，不出現影響性能的機械損傷,試驗后測試接觸電阻符合測試部分3.的要求。

主要規格：

1、接觸對數：2、3、4、芯

2、適用線纜直徑3~10mm

3、特性：戶外防水防潮

4、絕緣體材質：PVC/尼龍

5、接口類型：AC/DC

6、種類：防水接頭/防水插頭/防水連接器/防水連接線

產品效能：

1.產品形式：插座、插頭焊接后注塑
2.額定電壓：DC 0—24V，（AC110V，220V）
3.額定電流:  1—5A，~1---3A

4.擊穿電壓：≥1500V(特殊要求請在訂貨時提出)
5.防護等級：IP67（其他要求請在訂貨時提出）
6.工作溫度: --40℃--105℃
7.線材材質：PVC、橡膠、硅膠，PU線其他。根據客戶要求定。常規為RVV護套線。也歡迎客戶來線，由我司加工注塑上防水公母接頭。
8.產品認證：可根據客戶要求使用CCC、VDE、UL、ROHS等各種認證線材
9.電纜內線截面：(mm2)0.3 0.5 0.75 1.0 1.5

10.產品外觀顏色：黑色、白色、等
11.線長：根據客戶要求任意長度。
12.可按照客戶要求定向設計制造非標準產品
13.請在訂貨時注明芯數、內線截面積平方數、顏色、線長、尾端剝外皮和內芯沾錫長度（常規為3cm和3mm）其他要求。

定制說明

1. 此款帶線式在正式下單前需向客服確認產品材質、線芯規格、顏色、長度等細節,特殊規格需要打樣的需支付打樣費用。
2.確認好支付方式,定制款的一定要收到預付款后才安排生產。
3.協商好交期和物流運輸方式,有任何問題請?zhí)崆昂臀覀儨贤ê?
4.特殊定制款的不支持7天無理由退換貨,不便之處敬請諒解!

5.請在訂貨時注明芯數，內線截面積平方數，顏色，線長，尾端剝外皮和內芯焊錫長度（常規為3CM和3MM)，其它要求。

拿樣須知

1、 在工廠申請拿樣的產品，樣品費用不超過15元的可以免費發樣品， 樣品費用超過15元的，樣品費用按產品成交價格收取，運費由買家承擔。

2、特殊樣品定制打樣，需要支付相應的制作成本費用及樣品運費，后期大量拿貨后可以抵貨款的方式返還，特殊情況以跟客服溝通為準。我們有信心能做好產品與服務，誠心期待與您長期合作，歡迎過來工廠參觀與指導
